Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL, Reach, RoHs, ISO19001, ISO14001
Numero di modello: HXB5G602NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50pcs
Prezzo: $0.46-$2.2
Imballaggi particolari: 50pcs/tray, 1200pcs/carton
Tempi di consegna: Circa 3-5 giorni
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 5500K-PCS/mese
Tipo di prodotti: |
Potere sopra il trasformatore di Ethernet |
Numero di porte: |
Quad Port |
Velocità: |
5G Base-T |
Angolo del supporto del PWB: |
Entrata laterale |
Applicazione-lan: |
Ethernet (PoE+) |
Temperatura operativa: |
-40℃-+85℃ |
Rapporto di curva: |
1ct: 1ct |
Punteggio di potenza: |
90 w |
Tensione di isolamento: |
1.5 KVrms |
modulo: |
HXB5G602NL |
Tipo di prodotti: |
Potere sopra il trasformatore di Ethernet |
Numero di porte: |
Quad Port |
Velocità: |
5G Base-T |
Angolo del supporto del PWB: |
Entrata laterale |
Applicazione-lan: |
Ethernet (PoE+) |
Temperatura operativa: |
-40℃-+85℃ |
Rapporto di curva: |
1ct: 1ct |
Punteggio di potenza: |
90 w |
Tensione di isolamento: |
1.5 KVrms |
modulo: |
HXB5G602NL |

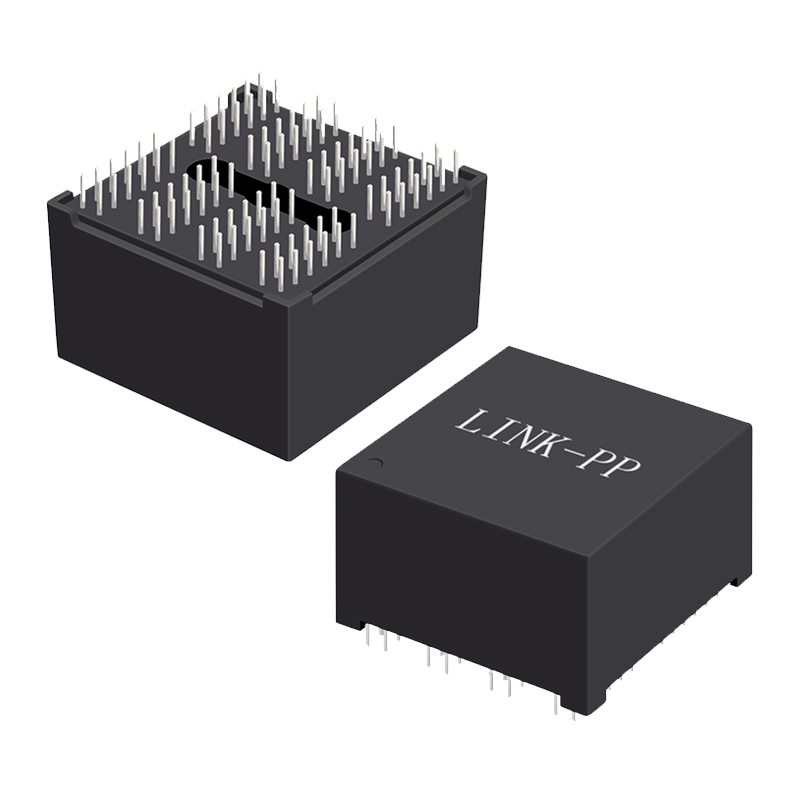

L' HXB5G602NL è un trasformatore LAN ad alte prestazioni progettato per supportare le applicazioni Ethernet 5G Base-T. Caratterizzato da un' architettura QUAD-channel, offre una connettività multi-porta affidabile per le apparecchiature di rete di nuova generazione. Con un rapporto di spire 1:1, questo PoE Magnetics garantisce un'eccellente integrità del segnale e basse perdite di inserzione.
Progettato con un intervallo di temperatura operativa esteso (-40°C a +85°C), l'HXB5G602NL offre prestazioni robuste in ambienti industriali e di telecomunicazioni. Supporta 4-Pair Power over Ethernet (4PPoE) fino a 90W, consentendo sia la trasmissione di dati che l'erogazione di alta potenza tramite una singola connessione Ethernet.
Il trasformatore adotta un design a 96 pin through-hole (THD) per un montaggio sicuro e stabilità meccanica in layout PCB ad alta densità. Inoltre, il prodotto è senza piombo (conforme a NPB) e fornito in confezione a tubo.
Con la sua combinazione di design modulare, supporto PoE avanzato e costruzione robusta, l'HXB5G602NL è ideale per piccole celle 5G, switch PoE ad alta potenza, gateway IoT e sistemi di rete aziendali.
| Nome | Magnetici LAN PoE |
|---|---|
| Applicazione | 5G Base-T retrocompatibile con 1/2.5G Base-T |
| Tipo di montaggio | Through Hole |
| Numero di pin | 96 |
| Dimensioni (L x P x A) | 33,50 mm x 29,00 mm x 16,80 mm (1,319" x 1,142" x 0,661") |
| Intervallo di temperatura operativa | -40°C a +85°C |
| Induttanza a circuito aperto (OCL) | 180 µH (Min) @ 100KHz, 0,1V con polarizzazione DC 8mA |
| Rapporto di spire | 1CT : 1CT ± 2% |
| Perdita di inserzione | -1,0 dB (Max) @ 1 - 100 MHz -2,0 dB (Max) @ 100 - 250 MHz |
| Perdita di ritorno | -16 dB (Min) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| Diafonia (Porta-a-Porta) | -40 dB (Min) @ 1 - 100 MHz |
| Rapporto di reiezione di modo comune (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| Hipot (Tensione di isolamento) | 1500 Vrms 60 secondi |
| Capacità di corrente PoE | 1000 mA per coppia Supporta 4-Pair PoE (4PPoE) fino a 90W |
| Processo di saldatura | Saldatura a onda possibile fino a 260°C / 5 secondi |
|
Certificazioni |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| Imballaggio | Tubo (TU) |
1. Supporto tecnico 24 ore su 24, 7 giorni su 7
Il nostro team tecnico è disponibile 24 ore su 24 per assistere con l'integrazione del trasformatore LAN PoE 5G, coprendo trasmissione dati ad alta velocità, analisi del budget di alimentazione PoE e ottimizzazione delle prestazioni EMI.
2. Assistenza all'implementazione in loco
Forniamo più di un semplice aiuto all'installazione: i nostri esperti in loco possono supportare il debug a livello di sistema, inclusi l'implementazione di piccole celle 5G, l'ottimizzazione del gateway IoT e le applicazioni di switch ad alta densità.
3. Formazione specializzata sui prodotti
LINK-PP organizza sessioni di formazione dedicate incentrate sugli standard PoE (IEEE 802.3af/at/bt), sulle considerazioni di progettazione dei trasformatori e sui casi applicativi reali nell'infrastruttura 5G, consentendo ai tuoi ingegneri di accelerare lo sviluppo del prodotto.
4. Supporto alla progettazione collaborativa
Oltre alla chiarificazione della scheda tecnica, il nostro team offre progettazione di circuiti di riferimento, guida al layout PCB e ottimizzazione delle prestazioni termiche/di alimentazione, garantendo che il tuo sistema PoE 5G raggiunga sia efficienza che affidabilità.
5. Aggiornamenti su mercato e tecnologia
Rimani informato con i nostri aggiornamenti regolari sulle ultime tendenze PoE 5G, le innovazioni dei prodotti e le soluzioni di compatibilità incrociata, aiutandoti a rimanere in vantaggio sui concorrenti nel networking ad alta velocità.
6. Risorse online complete
Il nostro sito web ufficiale fornisce documenti tecnici dettagliati, strumenti di riferimento incrociato e note applicative, rendendo LINK-PP non solo un fornitore, ma il tuo partner di ingegneria nella connettività di nuova generazione.
