Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: RoHS Compliant
Numero di modello: SM42P01EL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 800 PCS
Prezzo: $0.06-$3.2
Imballaggi particolari: Nastro e bobina, 800 pezzi/reel
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 3KK/mese
Numero parte: |
SM42P01EL |
Tipo: |
Trasformatori PoE |
Velocità dati: |
5G Base-T |
Stile di terminazione: |
Smt |
Temperatura operativa (grado commerciale): |
-40-+85°C |
Tensione di isolamento: |
1500 VAC, 60 s |
induttanza: |
230uh |
Numero di canali: |
Quad |
Numero parte: |
SM42P01EL |
Tipo: |
Trasformatori PoE |
Velocità dati: |
5G Base-T |
Stile di terminazione: |
Smt |
Temperatura operativa (grado commerciale): |
-40-+85°C |
Tensione di isolamento: |
1500 VAC, 60 s |
induttanza: |
230uh |
Numero di canali: |
Quad |

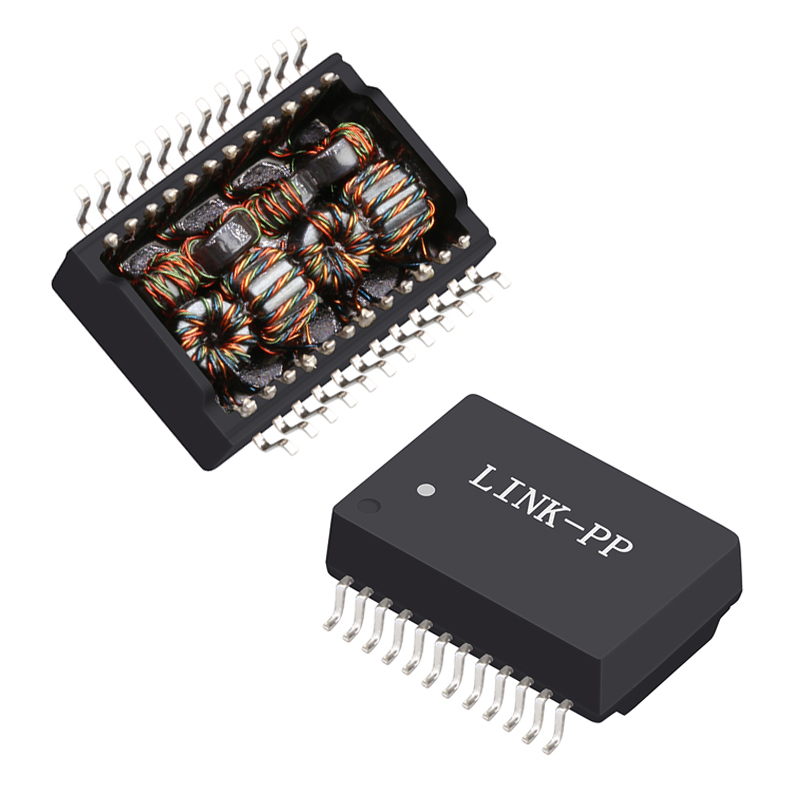

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
