Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TLA-8T104WLF-T
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.08-$1.2
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 3KK/mese
Numero di parte: |
TLA-8T104WLF-T |
Tipo di prodotti: |
Trasformatori Ethernet |
Induttanza: |
350µH |
Rapporto di curva: |
1ct: 1ct |
Tensione di isolamento: |
1500 Vrms |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
TLA-8T104WLF-T |
Tipo di prodotti: |
Trasformatori Ethernet |
Induttanza: |
350µH |
Rapporto di curva: |
1ct: 1ct |
Tensione di isolamento: |
1500 Vrms |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

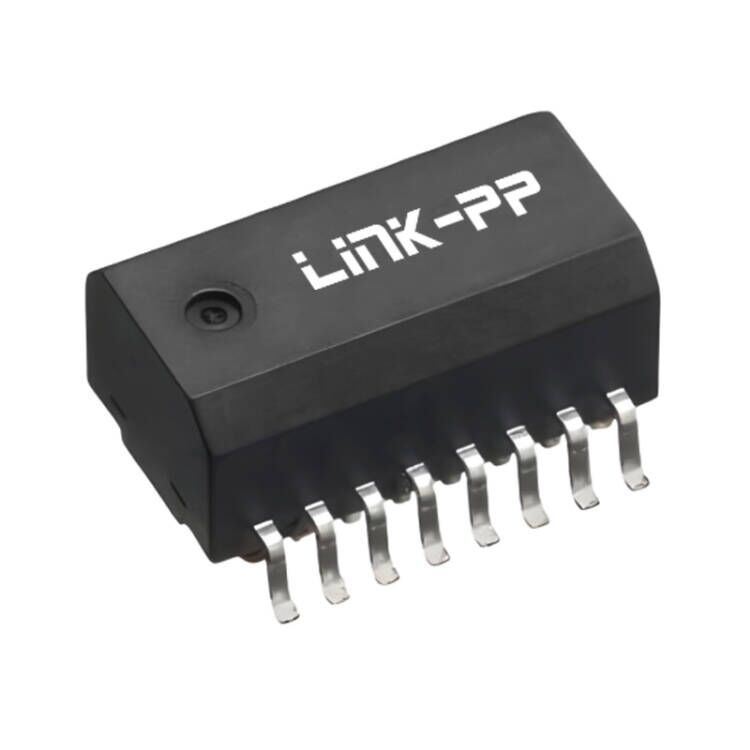

Il TLA-8T104WLF-T è un trasformatore LAN a impulsi di livello automobilistico (SMD) originariamente prodotto da TDK. Progettato specificamente per le reti Ethernet 10/100BASE-TX,questo modulo garantisce una robusta integrità del segnale e una comunicazione di rete affidabile in ambienti difficili.
Il TLA-8T104WLF-T è un obsoleto trasformatore a impulsi LAN TDK di livello automobilistico originariamente sviluppato per applicazioni Ethernet 10/100BASE-TX. Progettato come un trasformatore Ethernet compatto a montaggio superficiale,fornisce un'induttanza minima di 350 μH, 1CT:1CT, 1500 Vrms di tensione di isolamento e conformità ai requisiti di affidabilità AEC-Q200 per ambienti automobilistici e industriali esigenti.
Sebbene il componente TDK originale abbia raggiunto la fine della vita (EOL), molti produttori continuano a richiedere una sostituzione compatibile per i progetti legacy e i prodotti di lunga durata.LINK-PP offre soluzioni di trasformatori Ethernet di alta qualità con prestazioni elettriche equivalenti, che aiuta gli ingegneri a mantenere la produzione senza ridisegnare i PCB esistenti.
Che si tratti di manutenzione di ECU automobilistici, apparecchiature Ethernet industriali, controller embedded o dispositivi di rete, i nostri trasformatori Ethernet compatibili forniscono prestazioni affidabili,disponibilità a lungo termine, e supporto tecnico.
-Certificato per l'industria automobilistica:Completamente conforme all'AEC-Q200, garantendo un'elevata affidabilità e prestazioni sotto forti sollecitazioni termiche e meccaniche.
-Integrità del segnale ottimizzata:Dispone di un rapporto di rotazione standard 1CT:1CT (sia per i canali TX che per quelli RX) e di una perdita di inserimento ≤ 1 dB (0,1-100 MHz), garantendo una trasmissione dei dati pulita.
-Isolamento robusto:Fornisce una tensione di isolamento di 1500 Vrms (50 Hz per 1 minuto), proteggendo gli IC sensibili da sovratensioni elettriche e rumore del circuito di terra.
-Induttanza standardizzata:Fornisce un'induttanza minima di 350 μH (a 100 kHz, 8 mA bias DC), soddisfacendo i severi standard IEEE 802.3 per Fast Ethernet.
-Tolleranza alle temperature estreme:Funziona perfettamente in condizioni estreme con un ampio intervallo di temperatura di funzionamento da -40°C a +85°C.
-Ecologica:Completamente conforme alla normativa RoHS e REACH SVHC-free.
| Parametro | Specificità |
|---|---|
| Numero della parte | TLA-8T104WLF-T |
| Tipo di prodotto | Trasformatore a impulso Ethernet LAN |
| Standard Ethernet | 10/100BASE-TX |
| Tipo di trasformatore | Trasformatore a impulso di isolamento |
| Pacco | Montaggio superficiale (SMT) |
| Rapporto di rotazione | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (Induttanza del circuito aperto) | 350 μH Min. @100 kHz, 8 mA DC Bias |
| Tensione di isolamento | 1500 Vrms, 50 Hz, 1 minuto |
| Perdita di inserimento | ≤ 1 dB (0,1 ‰ 100 MHz) |
| Capacità di avvolgimento | ≤ 30 pF |
| Temperatura di funzionamento | -40°C a +85°C |
| AEC-Q200 | Qualificato |
| Rispetto | RoHS, REACH SVHC-Free |
| Imballaggio | Nastro in rilievo e bobina |
| Quantità di bobina | 1000 pezzi |
| Peso unitario | Circa 0,6 g |
L'impronta SMT compatta consente l'assemblaggio automatizzato riducendo al minimo i requisiti di spazio per PCB per prodotti di rete ad alta densità.
| Dimensione | Valore |
|---|---|
| Lunghezza (L) | 11.60 mm al massimo. |
| Larghezza (W) | 60,50 ± 0,20 mm |
| Altezza (H) | 5.90 mm al massimo. |
| Montaggio | Montaggio superficiale (SMT) |
Il TLA-8T104WLF-T è progettato per soddisfare i requisiti di integrità del segnale delle interfacce IEEE 802.3 Fast Ethernet.
| Parametro elettrico | Valore |
|---|---|
| Induttanza | 350 μH Min. |
| Frequenza di prova | 100 kHz |
| Bias di DC | 8 mA |
| Rapporto di rotazione | 1CT:1CT |
| Perdita di inserimento | ≤ 1 dB |
| Intervallo di frequenza | 0.100 MHz |
| Capacità di avvolgimento | ≤ 30 pF |
| Tensione di isolamento | 1500 Vrms |
Il TLA-8T104WLF-T è ampiamente utilizzato nelle apparecchiature di comunicazione Fast Ethernet che richiedono isolamento elettrico e condizionamento del segnale.
Le applicazioni tipiche sono:
