Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,REACH,ISO
Numero di modello: LPJ4012AHNL
Documento: LPJ4012AHNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/1200 pezzi
Prezzo: $0.7-$1.5
Imballaggi particolari: vassoio
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 5KK/mese
Numero parte: |
LPJ4012AHNL |
Genere: |
Magjack femminile |
Marchi compatibili: |
Impulso |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
Poe: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativo: |
-40 ° C a +85 ° C. |
Numero parte: |
LPJ4012AHNL |
Genere: |
Magjack femminile |
Marchi compatibili: |
Impulso |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
Poe: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativo: |
-40 ° C a +85 ° C. |

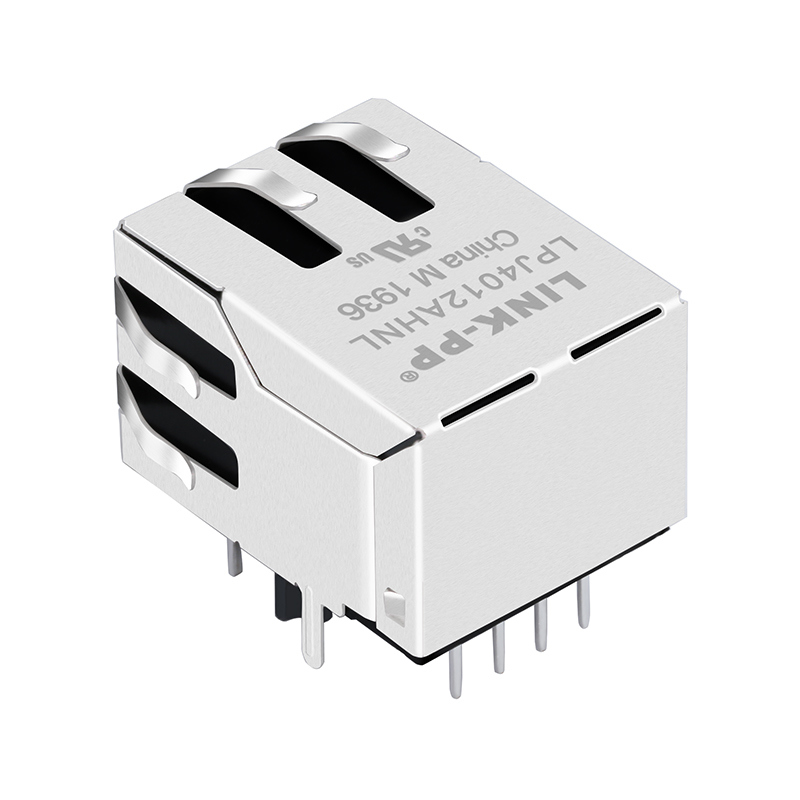

IlLPJ4012AHNLdaLINK-PPè un10/100BASE-T Single Port RJ45 Female Connectorcon LED integrati e schermatura EMI.
È progettato per:Ethernet veloce (IEEE 802.3)applicazioni quali switch di rete, router, convertitori multimediali e interfacce Ethernet incorporate.
|
10/100 Base-TRJ45Collegamento con LED |
||
|---|---|---|
|
Velocità Ethernet |
10/100 Base-T |
Supporta IEEE 802.3 Fast Ethernet |
|
Numero di porti |
1x1 |
Connettori RJ45 a porta singola |
|
Conteggio degli spilli |
8P8C |
Interfaccia modulare standard RJ45 |
|
Tipo di montaggio |
THT (Through-Hole) |
Saldatura a onde attraverso fori per PCB |
|
Orientazione |
Tap in basso |
Chiusura posizionata verso il basso per il montaggio dei bordi del PCB |
|
Indicatori LED |
Verde / Giallo |
Visualizzazione del collegamento e stato dell'attività |
|
Protezione |
Scudo EMI con schede a terra |
Fornisce una migliore immunità al rumore |
|
Temperatura di funzionamento |
-40 °C a +85 °C |
Intervallo di temperatura industriale |
|
Dimensioni |
21.25 mm L × 15,93 mm W × 13,30 mm H |
Progettazione compatta |
|
Rispetto |
IEEE 802.3, UL, RoHS, REACH, ISO9001/14001 |
Completamente certificato per i mercati globali |
|
Imballaggio |
50 pezzi per vassoio, 1200 pezzi per scatola |
Imballaggio standard |
1. Ratio di rotazione (± 2%)
TX = 1CT: 1CT RX = 1CT: 1CT
2Induttanza (OCL)
≥ 350 μH min @ 100 kHz, 0,1 V, 8 mA di bias di corrente continua
3. Perdita di inserimento
≤ 1 dB (max) @ 100 MHz
4. Ritorno Perdita
L'intervallo di frequenza di un segnale radio deve essere pari o superiore a:
¢15 dB (min) @ 30 ¢60 MHz
¢12 dB (min) @ 60 ¢80 MHz
¢10 dB (min) @ 80 ¢100 MHz
5- Interconnessione.
¢ 40 dB (min) @ 30 MHz
¢35 dB (min) @ 60 MHz
¢ 30 dB (min) @ 100 MHz
6. Rifiuto di modalità comune (CMR)
¢ 40 dB (min) @ 30 MHz
¢35 dB (min) @ 60 MHz
¢ 30 dB (min) @ 100 MHz
7- Hi-Pot.
1500 Vrms
8. Intervallo di temperatura di funzionamento
40 °C a + 85 °C
