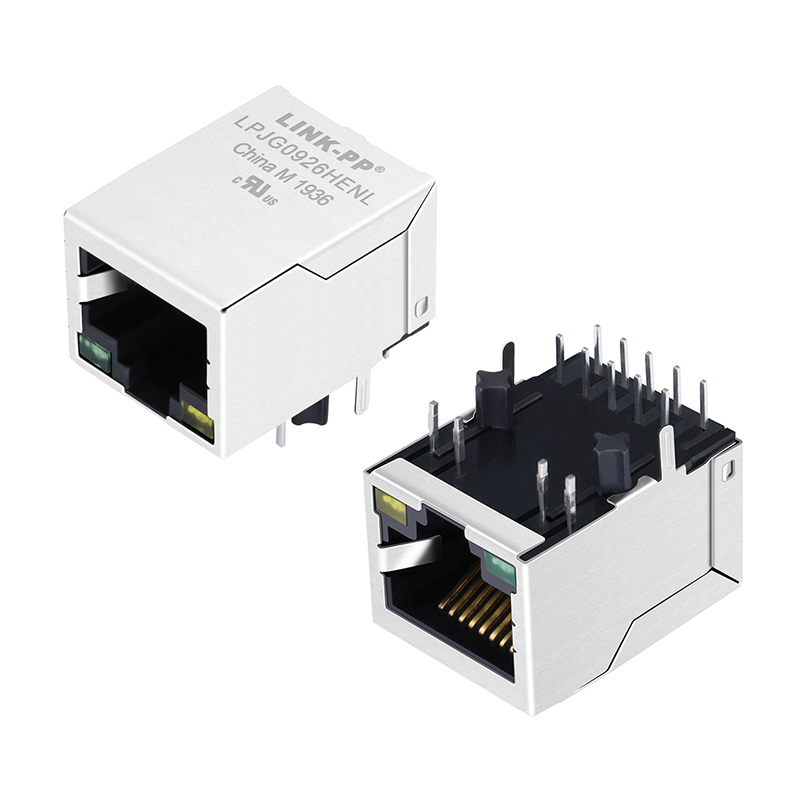

LPJG0926HENL 100/1000 Base-T RJ45 MagJack con supporto PoE+

Caratteristiche principali del connettore RJ45 LPJG0926HENL:

1. Connettore RJ45 a porta singola con magnetici integrati progettato per 100/1000Base-T Ethernet (Gigabit) con capacità PoE+ .

 2. Configurazione 1×1 porta, montaggio through-hole

. 3. Orientamento con linguetta verso il basso (tab down) con LED verdi/gialli

 integrati.4. Conforme allo standard IEEE 802.3at (PoE+)

; progettato per applicazioni LAN come modem ADSL SOHO, LAN-on-Motherboard (LOM), hub, switch. 5. Prestazioni dei materiali

• :
• Materiale dell'alloggiamento: Termoplastico PBT con 30% di fibra di vetro, classificato UL94V-0.
• Contatto: bronzo fosforoso; pin: ottone;
• Schermo: SUS 304.

Placcatura dei contatti nell'area di accoppiamento: minimo 6 µpollici d'oro. 6. Magnetici ad alto isolamento: Rapporto di spire 1CT : 1CT

(primario/secondario) per ogni coppia.7. Prestazioni elettriche

• chiave:
• Induttanza a circuito aperto: ≥ 350 µH (100 kHz/0,1 V, bias 8 mA); ≥ 120 µH (100 kHz/0,1 V, bias 18 mA).
• Perdita di inserzione: massimo –1,0 dB (1-100 MHz); –1,2 dB (100-125 MHz).
• Perdita di ritorno: minimo –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Diafonia: –30 dB minimo (1-100 MHz).
• Reiezione di modo comune: –30 dB minimo (1-100 MHz).
• Corrente/tensione DC sui pin RJ-45: fino a 720 mA a 57 VDC (continuo).

Test Hi-pot: minimo 1500 Vrms. 8. Temperatura operativa: 0 °C a 70 °C

.9. Dimensioni

della confezione (circa): Lunghezza ~21,25 mm, Larghezza ~15,93 mm, Altezza ~13,30 mm.

10. Certificazioni / Conformità: RoHS, REACH, numero di file UL E484635.

• Specifiche meccaniche e di montaggio:
• Orientamento: montaggio through-hole a 90° (ad angolo retto).
• Perni di ritenzione: tipo T-post per un montaggio robusto sulla scheda.
• Messa a terra dello schermo: collegata tramite linguetta dello schermo (SUS 304) al piano di massa della scheda.
• Temperatura della punta della saldatrice a onda: 250 °C per 5 secondi.

Layout PCB suggerito fornito nel datasheet.

Datasheet RJ45 LPJG0926HENL:

LPJG0926HENL.pdf

1. Considerazioni e note di progettazione:
2. Assicurarsi che il layout della scheda segua l'impronta raccomandata e la messa a terra dello schermo come da datasheet.
3. Prestare attenzione alla corrente nominale (720 mA a 57 V) se il progetto PoE richiede scenari di alta potenza (ad es. dispositivi PoE+).
4. Temperatura operativa limitata a 0 °C–70 °C; se il progetto funziona a temperature più elevate (industriale/estesa) verificare l'idoneità o ridurre le prestazioni.
5. Nella progettazione della conformità EMI e dell'integrità del segnale, utilizzare i magnetici specificati e testare la perdita di inserzione/ritorno, la diafonia secondo i dati.

Verificare l'impronta dei LED e l'orientamento della linguetta (opzione LED verde/giallo) per adattarli al layout della scheda.

• Perché scegliere LPJG0926HENL?
• Combina velocità Gigabit Ethernet con supporto PoE+, riducendo la necessità di cablaggi di alimentazione separati.
• I magnetici integrati risparmiano spazio sulla scheda e semplificano la progettazione.
• La conformità agli standard industriali (IEEE 802.3at, UL, RoHS) garantisce un funzionamento affidabile e libertà di progettazione.
• La scelta di materiali robusti e la schermatura supportano le prestazioni EMI/EMC in ambienti difficili.
