Dettagli del prodotto
Luogo di origine: GUANGDONG, CINA
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJE101-0DNLTR-SM
Documento: LPJE101-0DNLTR-SM.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10/100/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: Nastro in bobina
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: L/C, D/A, D/P, Western Union
Capacità di alimentazione: 6500K-PCS/Mese
tipo di prodotto: |
Connettore RJ45 schermato 1×1 |
Temperatura operativa: |
−40°C a +85°C |
Marchi compatibili: |
Te |
Numero di porte: |
1x1 |
Fermo: |
Su |
Categoria delle prestazioni: |
Cat 5e |
Numero di posizioni/contatti: |
8p8c |
Tipo di montaggio: |
GIORNO |
Opzione LED: |
Senza |
Tab EMl: |
Senza |
Scudo di metallo: |
Schermato |
Orientamento: |
Ad angolo retto (entrata laterale) |
tipo di prodotto: |
Connettore RJ45 schermato 1×1 |
Temperatura operativa: |
−40°C a +85°C |
Marchi compatibili: |
Te |
Numero di porte: |
1x1 |
Fermo: |
Su |
Categoria delle prestazioni: |
Cat 5e |
Numero di posizioni/contatti: |
8p8c |
Tipo di montaggio: |
GIORNO |
Opzione LED: |
Senza |
Tab EMl: |
Senza |
Scudo di metallo: |
Schermato |
Orientamento: |
Ad angolo retto (entrata laterale) |

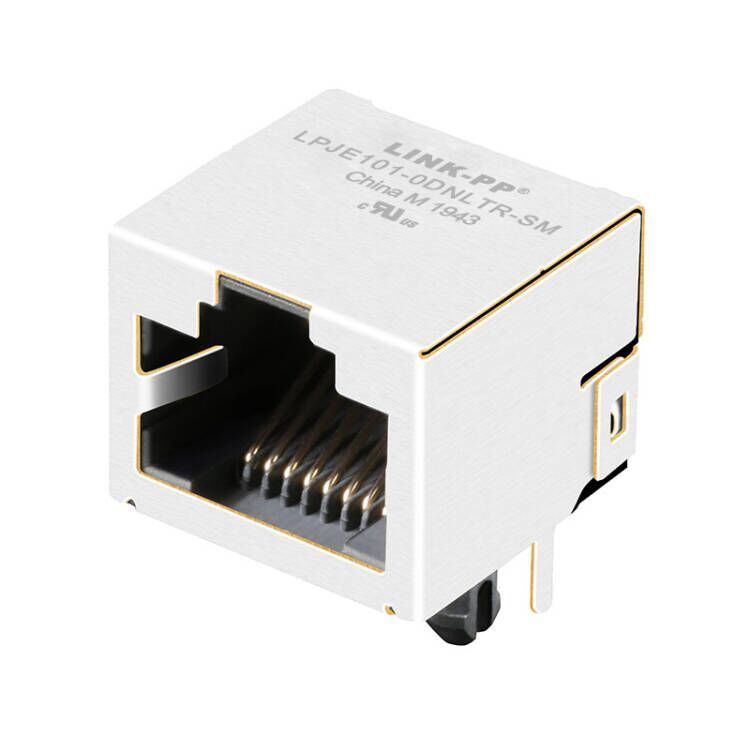

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
