Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJD0713DNL
Documento: LPJD0713DNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: 54 pezzi in 1 vassoio, 22 vassoi in 1 cartone, ovvero 37*30*30 cm, 10 kg (1080 pezzi) di ciascun car
Tempi di consegna: 1 giorno, spedizione oggi
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 3000000/mese
Serie: |
Collegamento verticale RJ45 |
Numero di parte: |
LPJD0713DNL |
Ethernet: |
10/100/1000Base-T |
GUIDATO: |
Senza principale |
Temperatura operativa: |
0 ° C a +70 ° C. |
Orientamento: |
Ingresso dall'alto |
Altezza: |
16.6 mm |
Lunghezza: |
21.59mm |
Larghezza: |
16.00mm |
File: |
Disponibili scheda tecnica, ingombro PCB e STEP 3D |
Serie: |
Collegamento verticale RJ45 |
Numero di parte: |
LPJD0713DNL |
Ethernet: |
10/100/1000Base-T |
GUIDATO: |
Senza principale |
Temperatura operativa: |
0 ° C a +70 ° C. |
Orientamento: |
Ingresso dall'alto |
Altezza: |
16.6 mm |
Lunghezza: |
21.59mm |
Larghezza: |
16.00mm |
File: |
Disponibili scheda tecnica, ingombro PCB e STEP 3D |

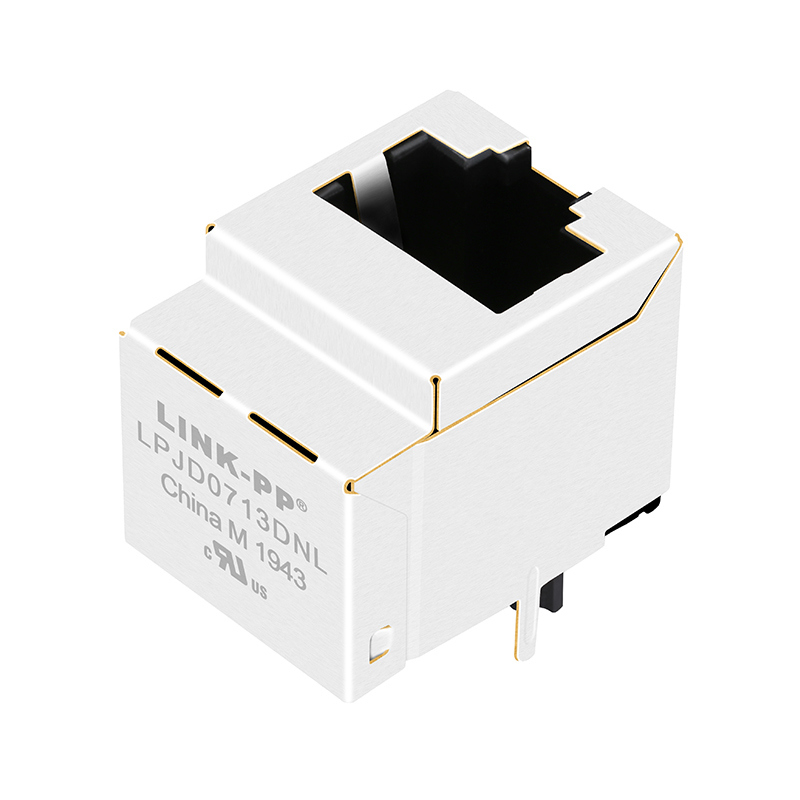

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
