Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJD0717DNL
Documento: LPJD0717DNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: $0.09-$1.85
Imballaggi particolari: 50pcs/tray, 1200pcs/carton
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 6000K-PCS/mese
Numero di parte: |
LPJD0717DNL |
velocità: |
10/100/1000Base-T |
Montaggio: |
Verticale, THT |
Configurazione della porta: |
Porta 1x1 |
Magnetica: |
Integrato, |
Rapporto di svolta: |
1ct: 1ct |
Numero di parte: |
LPJD0717DNL |
velocità: |
10/100/1000Base-T |
Montaggio: |
Verticale, THT |
Configurazione della porta: |
Porta 1x1 |
Magnetica: |
Integrato, |
Rapporto di svolta: |
1ct: 1ct |

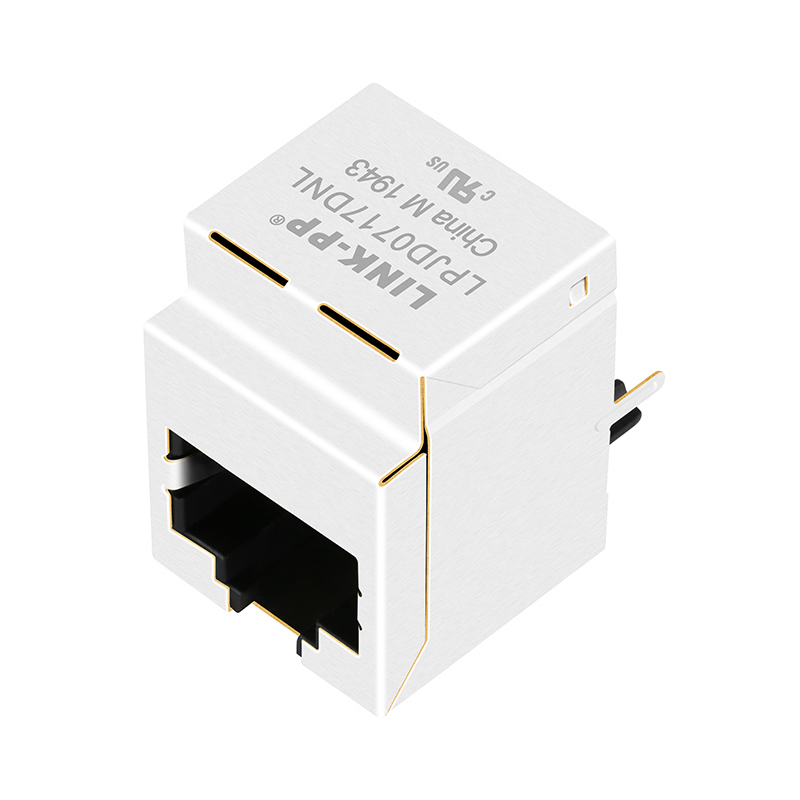

Il LPJD0717DNL è un connettore magnetico RJ45 a porta singola, 1000 Base-T (Gigabit Ethernet) progettato per montaggio verticale, through-hole (THT). È prodotto da LINK-PP ed è un componente non PoE (Power over Ethernet), dotato di un modulo magnetico integrato ma senza indicatori LED.
| Parametro | Specifiche |
|
Codice prodotto |
LPJD0717DNL |
| Tipo di connettore | Verticale Jack (RJ45, Ethernet) |
| Numero di posizioni/contatti | 10P8C |
| Orientamento del fermo | Su |
| Angolo di montaggio PCB | Saldatura THT |
| Linguette EMI schermate | Senza |
| Altezza confezione | 16.60mm / 0.654Pollici |
| Lunghezza confezione | 21.59mm / 0.850Pollici |
| Larghezza confezione | 16.00mm / 0.630Pollici |
| Materiale alloggiamento | Termoplastico PBT+30%G.F UL94V-0 |
| Materiale contatti | Bronzo fosforoso C5210R-EH, Spessore=0.35mm |
| Materiale pin | Ottone C2680R-H, Spessore=0.35mm |
| Materiale schermatura | Lega di rame Ottone H65Y, Spessore=0.2mm |
| Placcatura contatti | Oro 6 micro-pollici Min. nell'area di contatto. |
| Temperatura punta saldatura a onda | 250°C, 5 Sec. |
| Certificazione UL | Numero file E484635 |
| Specifiche | Valore | Condizione |
| Rapporto di trasformazione (±2%) | 1CT:1CT | Primario: Secondario (Pri : Sec) |
| Induttanza OCL (Min) | 350µH | @100kHz, 0.1V, 8mA Bias CC |
| Perdita di inserzione (Max) | -1.0dB | 0.5 ~ 100MHz |
| Perdita di ritorno (Min) | -18dB | 0.5 ~ 40MHz |
| Perdita di ritorno (Min) | -14dB | 60MHz |
| Perdita di ritorno (Min) | -12dB | 80MHz |
| Perdita di ritorno (Min) | -10dB | 100MHz |
| Diafonia (Min) | -35dB | 0.5 ~ 40MHz |
| Diafonia (Min) | -30dB | 40.1 ~ 100MHz |
| Rapporto di rigetto di modo comune (CMRR) (Min) | -30dB | 0.5 ~ 100MHz |
| Test Hipot (Min) | 1500Vrms | |
| Intervallo di temperatura operativa | 0°C a 70°C |
| Parametro | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Tipo di connettore | Jack magnetico RJ45 |
| Numero di porte | 1 porta |
| LED | Nessun LED |
| Orientamento | Ingresso superiore |
| Schermatura | Sì |
| Temperatura operativa | 0°C a +70°C / -40°C a +85°C |
| Temperatura di stoccaggio | -40°C a +85°C |
| Umidità | 0–95% RH |
