Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LPJD0718DNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.5-$1.1
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 5KK/mese
Numero di parte: |
LPJD0718DNL |
Categoria: |
Connettore verticale RJ45 |
Applicazione: |
Gigabit Ethernet non PoE |
hipot: |
1500 VRMS |
Tipo di montaggio: |
Verticale (THT) |
intervallo di temperatura operativa: |
0°C ~ 70°C |
Posizioni/contatti: |
10P8C |
Orientamento del chiavistello: |
Su |
Tab EMI dello scudo: |
Senza |
Materiale abitativo: |
PBT termoplastico + 30% fibra di vetro |
Materiale di contatto: |
Bronzo di fosforo |
UL94V-0: |
SÌ |
Materiale a spillo: |
Ottone C2680R-H, 0,35 mm |
Materiale scudo: |
Ottone in lega di rame |
Contattare la placcatura: |
Oro 6 µin Min |
Temp. saldatura ad onda.: |
250°C ±5°C per 5 sec |
Numero di parte: |
LPJD0718DNL |
Categoria: |
Connettore verticale RJ45 |
Applicazione: |
Gigabit Ethernet non PoE |
hipot: |
1500 VRMS |
Tipo di montaggio: |
Verticale (THT) |
intervallo di temperatura operativa: |
0°C ~ 70°C |
Posizioni/contatti: |
10P8C |
Orientamento del chiavistello: |
Su |
Tab EMI dello scudo: |
Senza |
Materiale abitativo: |
PBT termoplastico + 30% fibra di vetro |
Materiale di contatto: |
Bronzo di fosforo |
UL94V-0: |
SÌ |
Materiale a spillo: |
Ottone C2680R-H, 0,35 mm |
Materiale scudo: |
Ottone in lega di rame |
Contattare la placcatura: |
Oro 6 µin Min |
Temp. saldatura ad onda.: |
250°C ±5°C per 5 sec |

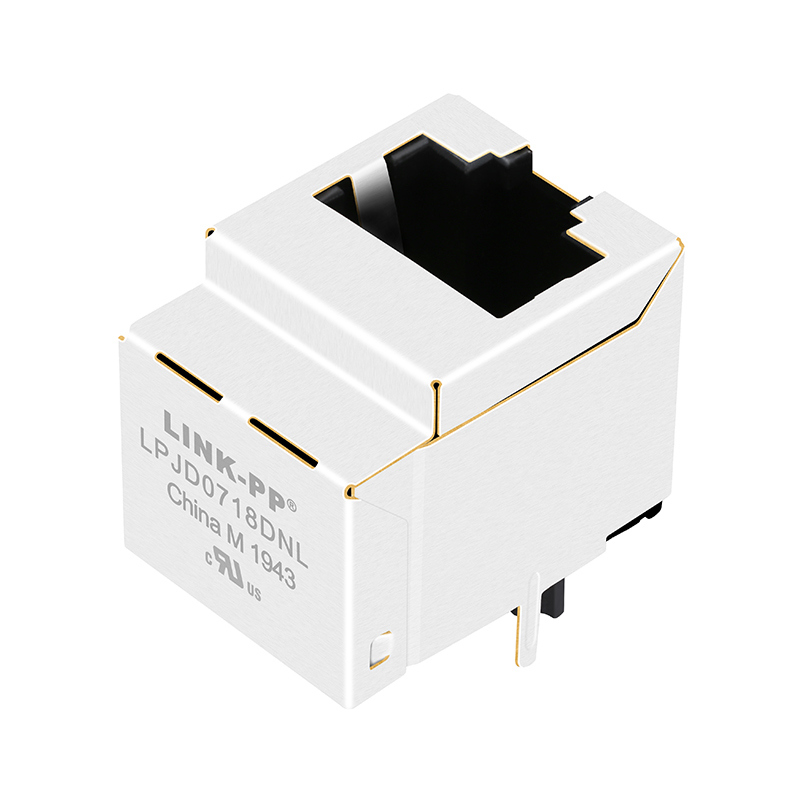

The LPJD0718DNL is a single-port 10/100/1000 Base-T (Gigabit Ethernet) RJ45 magnetic connector designed for vertical PCB mounting. It integrates a high-performance transformer module within the jack housing and supports non-PoE applications.
This model does not include LED indicators, making it ideal for compact or customized Ethernet designs where external status indication is not required.
The LPJD0718DNL provides excellent signal integrity, EMI suppression, and long-term reliability across Ethernet transmission environments, ensuring stable connectivity in high-speed data applications.
| Specification | Value | Condition |
|---|---|---|
| Turn Ratio (±2%) | 1CT:1CT | Primary: Secondary (TX/RX) |
| OCL Inductance (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertion Loss (Max) | -1.0 dB | 1 - 100 MHz |
| Return Loss (Min) | -18 dB | 1 - 40 MHz |
| Return Loss (Min) | -14 dB | 60 MHz |
| Return Loss (Min) | -12 dB | 80 MHz |
| Return Loss (Min) | -10 dB | 100 MHz |
| Crosstalk (Min) | -30 dB | 1 - 100 MHz |
| CMRR (Min) | -30 dB | 1 - 100 MHz |
| HiPot Test | 1500 Vrms | -- |
| Operating Temperature Range | 0°C ~ 70°C | -- |
| Dimension | Inches | Millimeters (mm) |
|---|---|---|
| Height | 0.654" | 16.60 mm |
| Length | 0.850" | 21.59 mm |
| Width | 0.630" | 16.00 mm |
The LPJD0718DNL Vertical RJ45 Gigabit MagJack is widely used in networking and embedded communication equipment that requires high-speed Ethernet performance without PoE.
