Dettagli del prodotto
Place of Origin: China
Marca: LINK-PP
Certificazione: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Documento: LPJ4014CNL.pdf
Termini di trasporto & di pagamento
Minimum Order Quantity: 10
Prezzo: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Genere: |
Magjack femminile |
Serie: |
Connettori RJ45 LINK-PP |
Marchi compatibili: |
Wurth |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Senza |
Tab EMl: |
con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Genere: |
Magjack femminile |
Serie: |
Connettori RJ45 LINK-PP |
Marchi compatibili: |
Wurth |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Senza |
Tab EMl: |
con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

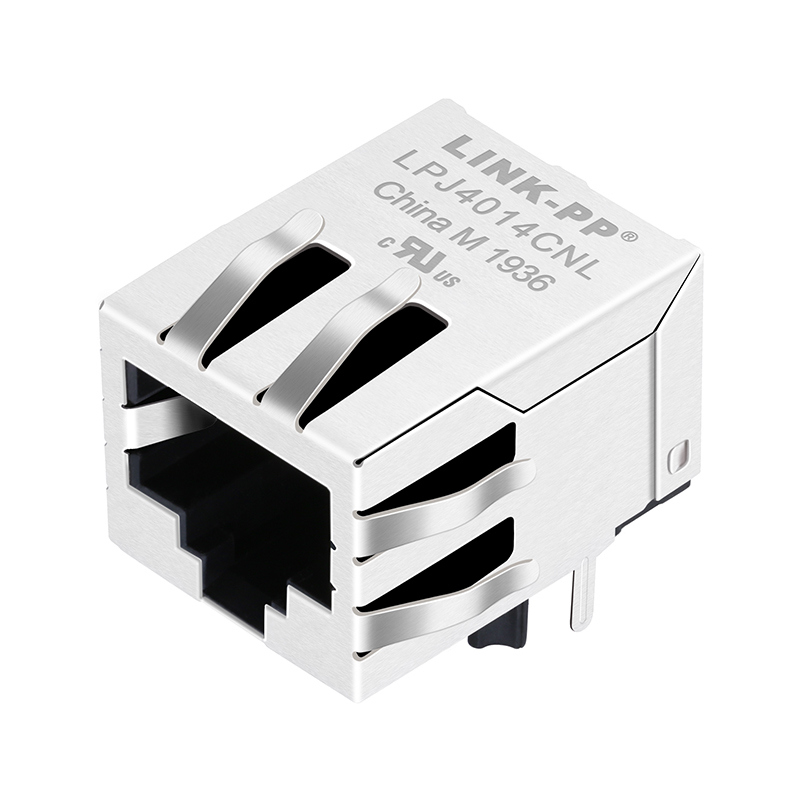

Il LPJ4014CNL è un connettore RJ45 a porta singola con magnetici integrati, progettato e prodotto da LINK-PP per una connettività Ethernet 10/100 Base-T affidabile.
Questo compatto modulo Magjack integra il trasformatore magnetico e l'interfaccia RJ45 in un unico componente, riducendo lo spazio sulla PCB, migliorando le prestazioni EMI e semplificando la progettazione del circuito per applicazioni di rete e industriali.
Costruito per soddisfare gli standard IEEE 802.3, l'LPJ4014CNL supporta la trasmissione dati a 10/100 Mbps e offre un'eccellente integrità del segnale anche in ambienti elettricamente rumorosi.
Con un ampio intervallo di temperatura operativa (-40°C a +85°C) e il alloggiamento schermato, è ideale per dispositivi IoT, controller industriali e sistemi embedded che richiedono prestazioni Ethernet stabili.
| Parametro | Specifiche |
|---|---|
| Codice prodotto | LPJ4014CNL |
| Tipo | Connettore RJ45 integrato (Magjack) |
| Configurazione porta | 1×1 |
| Velocità | 10/100 Base-T |
| Tipo di montaggio | Through Hole |
| Orientamento | Tab Down |
| Schermo | Schermato in metallo |
| LED | Nessun LED |
| Temperatura operativa | -40°C ~ +85°C |
| Placcatura contatti | Flash oro (opzioni da 6 µin / 15 µin / 30 µin) |
| Materiale isolante | Termoplastico UL 94V-0 |
| Conformità | IEEE 802.3, UL, RoHS, REACH |
D1: Cosa rende l'LPJ4014CNL adatto per applicazioni industriali e IoT?
A: L'LPJ4014CNL è ingegnerizzato con magnetici integrati e schermatura EMI migliorata, offrendo una soppressione del rumore e un'integrità del segnale superiori in ambienti elettrici difficili. Il suo ampio intervallo di temperatura (-40°C a +85°C) e il design di montaggio through-hole garantiscono prestazioni meccaniche affidabili per un funzionamento a lungo termine in Ethernet industriale, automazione e gateway IoT.
D2: In che modo un Magjack RJ45 integrato differisce da un connettore RJ45 standard?
A: A differenza dei connettori RJ45 standard, l'LPJ4014CNL integra trasformatori magnetici (magnetici) all'interno dell'alloggiamento del connettore. Questa integrazione fornisce isolamento tra il PHY e le linee di rete, riduce al minimo il numero di componenti esterni, migliora le prestazioni EMC/EMI e semplifica la progettazione della PCB. Il risultato è un ingombro ridotto, costi di sistema inferiori e maggiore affidabilità del design.
D3: L'LPJ4014CNL è compatibile con i principali chipset PHY Ethernet?
A: Sì. L'LPJ4014CNL è completamente conforme a IEEE 802.3 ed è stato testato con i principali chipset PHY di Broadcom, Intel, Microchip, Realtek, Marvell e Texas Instruments. Ciò garantisce la compatibilità plug-and-play nella maggior parte delle applicazioni Ethernet 10/100 Base-T.
D4: L'LPJ4014CNL richiede componenti esterni aggiuntivi per il funzionamento?
A: Non sono necessari magnetici aggiuntivi. Il design integrato include già i trasformatori di isolamento e i choke di modo comune necessari, consentendo la connessione diretta tra la porta RJ45 e l'interfaccia PHY Ethernet. Sono necessari solo componenti passivi di supporto minimi (ad es. resistori e condensatori) per il condizionamento del segnale secondo le raccomandazioni del datasheet del PHY.
D5: Quali certificazioni di conformità soddisfa l'LPJ4014CNL?
A: L'LPJ4014CNL soddisfa le direttive ambientali UL recognition, RoHS e REACH, ed è conforme alle specifiche Ethernet IEEE 802.3. Gli impianti di produzione LINK-PP sono certificati ISO 9001 / ISO 14001, garantendo una qualità costante del prodotto e la responsabilità ambientale.
D6: LINK-PP può fornire soluzioni Magjack RJ45 personalizzate?
A: Sì. LINK-PP offre personalizzazione OEM e ODM, incluse modifiche alla configurazione dei pin, colore dei LED, design dei magnetici e struttura di schermatura per soddisfare requisiti elettrici o meccanici specifici. Soluzioni personalizzate sono disponibili per applicazioni industriali, di telecomunicazione e di rete embedded ad alto volume.
