LPJD4011DNL4 Jack RJ45 Verticale Reflow IR con Magnetici 10/100Base-T

LPJD4011DNL4 THR Vertical RJ45 Connector Overview

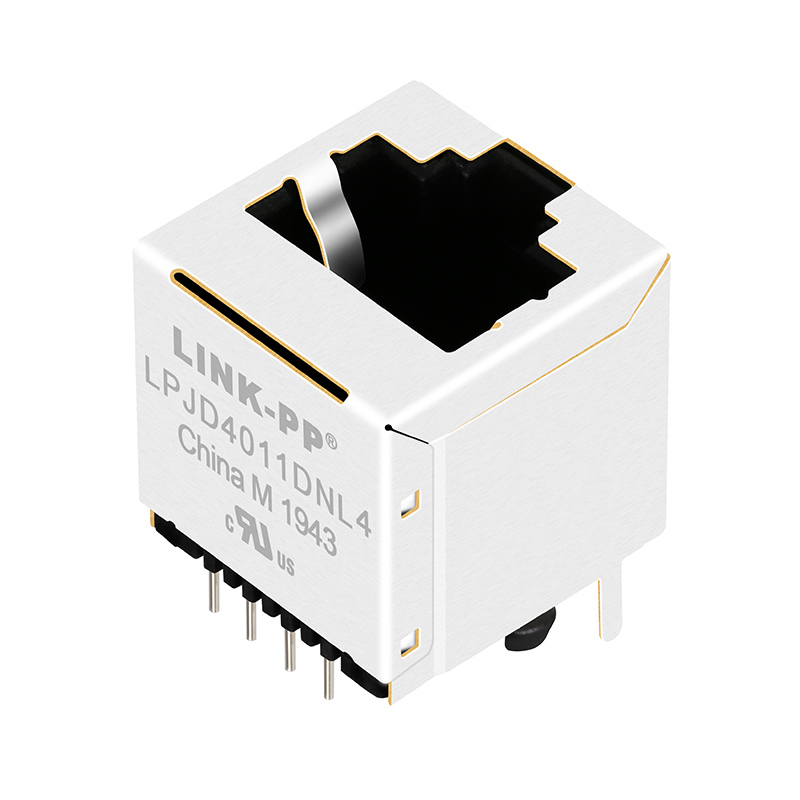

LPJD4011DNL4 è un connettore RJ45 verticale sviluppato da LINK-PP INT'L TECHNOLOGY CO., LIMITED, che è essenzialmente posizionato come connettore THR con componenti magnetici 10/100.È adattato a scenari Ethernet, supportando una velocità di trasmissione 10/100 Base-T, e adotta una progettazione di porta 1x1. La configurazione del contatto è 8P8C (conforme allo standard di interfaccia Ethernet RJ45),ed è di tipo non PoE (Power over Ethernet)La porta ha 4 core magnetici integrati e l'angolo di montaggio del PCB è di tipo top-entry, che può soddisfare i requisiti di interfaccia dei dispositivi LAN convenzionali.

LPJD4011DNL4 Specifiche elettriche

Specificativi di reflusso THR:

• Fase di pre riscaldamento:Intervallo di temperatura (TA-TB): 150-200°C; Intervallo di tempo (T1-T2): 60-180 secondi.
• Fase di mantenimento della temperatura:Temperatura di tenuta: 217°C; tempo di tenuta (TL): 60-150 secondi.
• Fase di temperatura massima:Temperatura massima di picco (TP): 250 (+0/-5) °C; tempo massimo di temperatura massima (TP): 5 secondi.
• Requisiti aggiuntivi:La velocità media massima di riscaldamento è di 3°C/s; la velocità media massima di raffreddamento è di 6°C/s. Il tempo massimo da 25°C al prodotto che esce dal forno è di 6 minuti.

Caratteristiche meccaniche e materiali

Composizione del materiale

1. Abitazione:Realizzato in materiale termoplastico PA46 + 30% fibra di vetro (G.F.), conforme alla classificazione di infiammabilità UL94V-0, e con resistenza meccanica e sicurezza antincendio.
2. Contatto:Prodotto in bronzo fosforo C5210R-EH con uno spessore di 0,35 mm. L'area di contatto è dorata, con uno spessore minimo di 6 micro pollici,miglioramento della conduttività elettrica e della resistenza all'ossidazione.
3. Pini:Realizzato in ottone C2680R-H con uno spessore di 0,35 mm, che garantisce la rigidità e la conduttività elettrica dei perni.
4. Scudo:Realizzato in acciaio inossidabile SUS 304-1/2H con uno spessore di 0,2 mm, in grado di proteggere efficacemente le interferenze elettromagnetiche esterne (EMI).

Dimensioni e layout

Tolleranza dimensionale:Le tolleranze dimensionali per i diversi requisiti di precisione sono rispettivamente ±0,30 mm, ±0,25 mm e ±0,15 mm, con una tolleranza d'angolo di ±1°.e ci sono 3 fogli di disegno.

Disposizione raccomandata dei PCB:Il prodotto fornisce un layout PCB raccomandato (Top View) per guidare la progettazione della scheda PCB che corrisponde al connettore, garantendo una corretta installazione e prestazioni di trasmissione del segnale.
