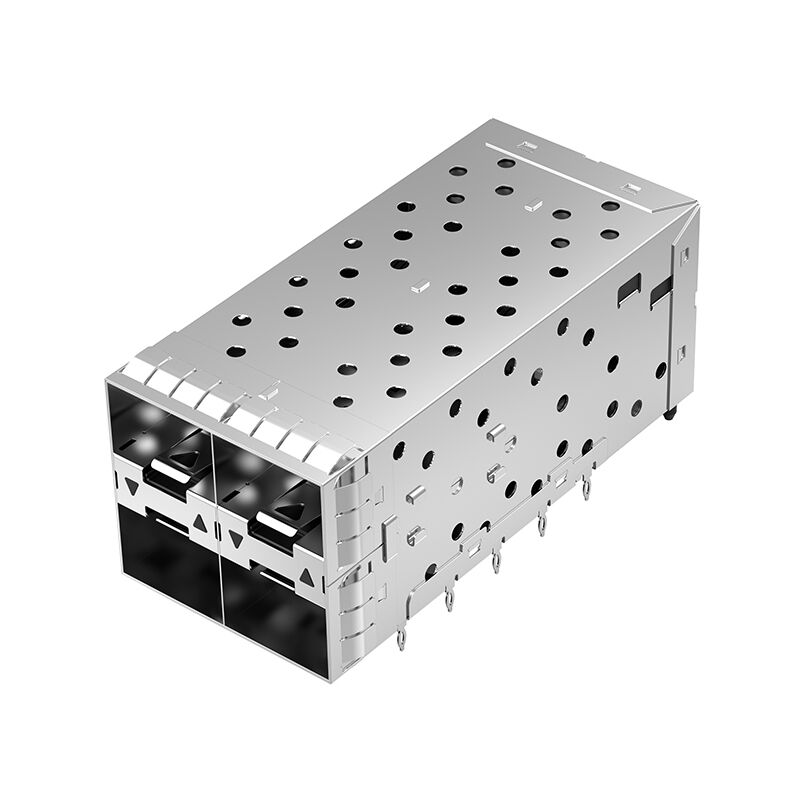

LP22BC01301 SFP+ 2x2 Cage Connector con Lightpipe esterno


LINK-PP LP22BC01301 SFP+ 2x2 Cage Connector con tubo di luce esterno. Press-fit, angolo retto, 4-port, -40 a 85 ° C, confezionamento in vassoio. Ideale per data center e networking.


• L'integrità del segnale ad alta velocità è garantita tramite gabbia in rame placcata e contatti placcati d'oro
• Visibilità dello stato del LED supportata da una luce interna/esterna
• Il montaggio ad angolo retto con press-fit semplifica l'assemblaggio del PCB e riduce il ripensamento
• L'imballaggio in vassoio garantisce una gestione sicura durante la produzione in serie
• Supporta un funzionamento affidabile in un ampio intervallo di temperature industriali (-40 a 85 °C)

LP22BC01301 SFP+ 2x2 Cage Connector Descrizione:

IlLP22BC01301 SFP+ 2x2 Cage ConnectorLINK-PP è un connettore I/O di alta qualità progettato perapparecchiature di rete ad alta velocità, switch aziendali e applicazioni per data center. con unMatrice di 2x2 porte- eintegrazione della luce esterna, questa gabbia garantiscerobusta integrità del segnale, contenimento EMI affidabile e accoppiamento sicuro del modulo SFP+.

Progettato perProgettisti di PCB, ingegneri di rete e team di approvvigionamento OEM, offremontaggio a foriera, la conformità ai requisiti di elevata temperatura e l'imballaggio in vassoio per un facile montaggio.

Caratteristiche chiave

1. Tipo di I/O con spina:Assemblaggio a gabbia con connettore SFP+ integrato

2Configurazione della porta:Matrice 2x2, 4 porte

3Posizioni:Posizioni standard SFP+ 80

4- Pipa luminosa:L'indicatore LED è dotato di un tubo di luce esterno e interno

5- Contenimento EMI:La progettazione della gabbia fornisce schermatura EMI

6. sigillabile:Non specificato (protezione tipica dell'assemblaggio di gabbia SFP+)

7- Data rate:Supporta velocità SFP+ fino a 10 ‰ 16 Gb/s

8Temperatura di funzionamento:-40 ∼ 85°C

9. Montaggio del PCB:Perforazione, press-fit, angolo retto

10- Materiale di alloggiamento:LCP ad alta temperatura, UL94 V-0

11Materiale della gabbia:Leghe di rame, rivestite con nitrogeno, spessore 0,25 mm

12Contatti:Fosforo in bronzo, spessore 0,20 mm, placcatura in oro di 15 μm sulla zona di accoppiamento

13Primavera:Acciaio inossidabile, spessore 0,20 mm

14- Dimensioni:

• Altezza: 25,53 mm / 1,005 in
• Lunghezza: 63,25 mm / 2,490 in
• Larghezza: 29,00 mm / 1,142 in

Materiale e specifiche elettriche

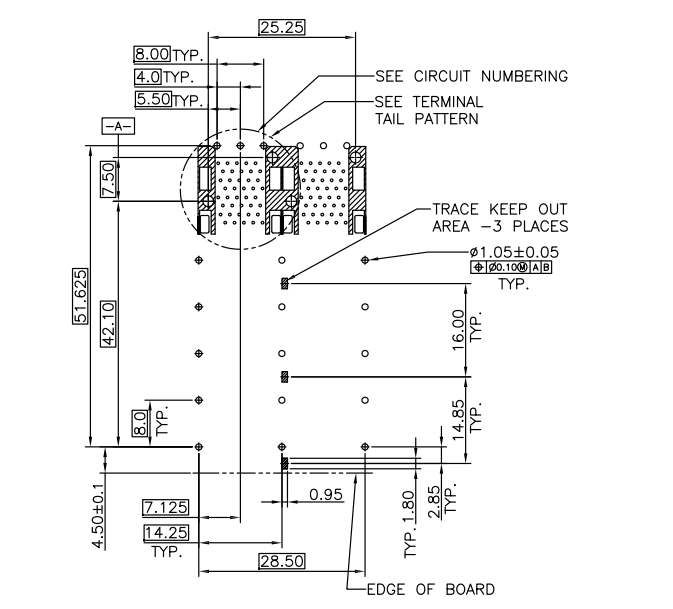

LP22BC01301 Fogli di dati - Layout PCB raccomandato

Dettagli meccanici e di configurazione della gabbia LP22BC01301 2x2 SFP+

• Tipo di gabbia:2x2 SFP+ impilato
• Fattore di forma:Standard SFP+
• Stile Lightpipe:Interno ed esterno, in policarbonato trasparente
• Tipo di montaggio:Angolo retto, buco per foro
• Materiale della gabbia:Leghe di rame, nichelate
• Spessore del PCB raccomandato:1.5 mm
• Compatibile con i dissipatori di calore:Non specificato

Applicazioni per l'assemblaggio in gabbia SFP+

• Trasmettitori 10G SFP+
• Commutatori Ethernet Enterprise e Carrier
• Server e apparecchiature di archiviazione
• Reti di comunicazione dati ad alta velocità

Domande frequenti su LP22BC01301 SFP+ Cage Connector

D1: Questo assemblaggio a gabbia può supportare moduli SFP28 a 25 Gb/s?

R: Questo modello è ottimizzato per velocità SFP+ fino a 16 Gb/s. La compatibilità con SFP28 richiede una verifica.

D2: Il tubo di luce è compatibile con i LED standard SFP+?

R: Sì, il tubo di luce interno ed esterno supporta gli indicatori LED standard.

Q3: Qual è l'intervallo di temperatura di funzionamento?

R: La gabbia supporta da -40°C a 85°C.

D4: L'imballaggio in vassoio è disponibile per la produzione in serie?

R: Sì, LP22BC01301 è fornito in un imballaggio in vassoio adatto per l'assemblaggio automatico.
