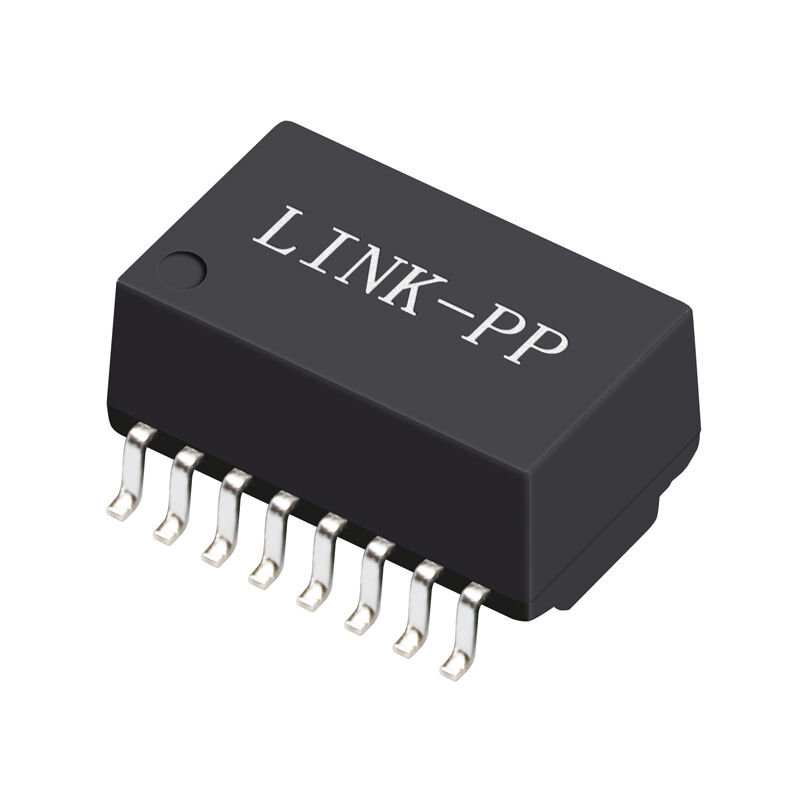

S16037G 10/100Base‐T SMD-16P Ethernet Transformer Module 350μH OCL


S16037G è un trasformatore Ethernet SMD 10/100Base-T con 350µH OCL, rapporto di spire 1:1, isolamento 1,5kVrms, conforme a RoHS. Ideale per progetti Fast Ethernet.


Panoramica del trasformatore LAN S16037G


trasformatore Ethernet SMD 10/100Base-T conforme agli standard che offre 350 µH OCL, bassa perdita di inserzione e alto isolamento in un ingombro compatto. È adatto per applicazioni Fast Ethernet che richiedono un'integrità del segnale affidabile, la conformità RoHS e la compatibilità con i principali progetti PHY Fast Ethernet. è un modulo trasformatore magnetico LAN 10/100Base‑T compatto progettato per l'isolamento e la condizionamento del segnale Fast Ethernet. Integra magnetici di trasmissione (TX) e ricezione (RX) in un rapporto di spire 1:1IEEE 802.3 / 802.3uIEEE 802.3 / 802.3u

per applicazioni 10BASE‑T e 100BASE‑TX.Con 350 µH OCL minimo a 8 mA di polarizzazione, bassa perdita di inserzione e robusto isolamento Hi‑Pot di 1,5 kVrms, S16037G garantisce una trasmissione dati stabile, prestazioni EMI migliorate e affidabilità a lungo termine in progetti con spazio limitato. Il dispositivo è fornito in un pacchetto SMD a 16 pin (12,8 × 6,9 mm) ed è completamente conforme a RoHS e senza alogeni


.

• Caratteristiche principali del trasformatore SMD S16037G 10/100Base‑TSupporta Ethernet 10/100Base‑T
• (IEEE 802.3 / 802.3u)Rapporto di spire TX/RX 1:1
• per l'accoppiamento del segnale bilanciato350 µH OCL minimo
• @ 100 kHz, 0,1 V, con polarizzazione DC di 8 mABassa perdita di inserzione
• : −1,15 dB max (0,3–100 MHz)Alta tensione di isolamento
• : 1500 Vrms Hi‑PotPacchetto SMD‑16P
• compatto per l'assemblaggio automatizzatoConforme a RoHS e senza alogeni

Specifiche elettriche (@ 25 °C)

Modulo magnetico Ethernet S16037G SMD-16P Scheda tecnica

S16037G Datasheet-SCHEMATICS

S16037G Datasheet-Mechanicals

Prestazioni di integrità del segnale

Perdita di ritorno (dB Min)

Diafonia (dB Min)

DCMR-Reiezione in modo differenziale-a-modo comune (dB Min)

 Specifiche meccaniche del trasformatore LAN S16037G

Ambiente e conformità

• Temperatura di esercizio: da 0 °C a +70 °C
• Temperatura di stoccaggio: da −0 °C a +85 °C
• Conformità: RoHS, senza alogeni

Standard e note di progettazione del trasformatore LAN 10/100Base‑T

1. Progettato per soddisfare i requisiti IEEE 802.3 / 802.3u Fast Ethernet
2. 350 µH OCL a 8 mA di polarizzazione supporta una linea di base stabile e una distorsione ridotta
3. Ottimizzato per basse EMI e prestazioni di collegamento affidabili su cavi in rame a doppino intrecciato

FAQ

Q1: Cos'è OCL nei magnetici 10/100Base-T?

OCL (induttanza a circuito aperto) descrive l'induttanza del primario del trasformatore quando il secondario è aperto. Nei progetti Ethernet 10/100Base-T, un OCL adeguato è fondamentale per mantenere l'integrità del segnale a basse frequenze.
Per S16037G, un OCL minimo di 350 µH a 8 mA di polarizzazione DC aiuta a:


• Prevenire l'oscillazione della linea di base nei segnali codificati MLT-3
• Mantenere prestazioni di collegamento stabili su cavi in rame lunghi
• Soddisfare i requisiti di perdita di ritorno e distorsione IEEE 802.3u


Un OCL insufficiente può causare un aumento del jitter, errori di pacchetto o instabilità del collegamento, soprattutto in ambienti rumorosi.


Q2: S16037G può sostituire i trasformatori Fast Ethernet Pulse o Halo?

Sì. S16037G può essere utilizzato come sostituto funzionale per molti moduli trasformatore Ethernet Pulse e Halo 10/100Base-Tџь con specifiche elettriche simili.
Quando si valuta la compatibilità della sostituzione, i progettisti dovrebbero verificare:


• Corrispondenza del rapporto di spire (1:1)
• Valutazione OCL comparabile (≥350 µH)
• Tipo di pacchetto e piedinatura equivalenti (SMD-16P)Tensione di isolamento e limiti di perdita di inserzione
• S16037G soddisfa i requisiti elettrici principali IEEE 802.3u comunemente specificati per i magnetici Fast Ethernet, rendendolo adatto per la sostituzione diretta o quasi diretta in molti progetti.


Magnetici 10/100Base-T vs 1000Base-T: Principali differenze


Sebbene entrambi siano componenti magnetici Ethernet, i trasformatori


10/100Base-T e 1000Base-T sono progettati per diversi requisiti di segnalazione e prestazioni.Magnetici 10/100Base-T


Supportano velocità dati di

• su quattro coppie intrecciateUtilizzano tipicamente segnalazione a coppia singola per canale
• Requisiti di larghezza di banda e diafonia inferioriI valori OCL intorno a
• 350 µH
• sono sufficientiComunemente utilizzati in progetti sensibili ai costi e integratiMagnetici 1000Base-T
• Supportano velocità dati di

1 Gbps

• su quattro coppie intrecciateRichiedono prestazioni più rigorose di perdita di ritorno, diafonia e DCMR
• Spesso presentano induttanze a modo comune integrateMaggiore complessità e controllo dell'impedenza più rigoroso
• Utilizzati in switch, router e apparecchiature LAN ad alte prestazioniLa selezione del tipo di magnetici corretto garantisce la conformità agli standard IEEE ed evita problemi di integrità del segnale durante il funzionamento del PHY Ethernet.
• Riepilogo del trasformatore Ethernet SMD S16037G 10/100Base-T
• L'


S16037G


è un


trasformatore Ethernet SMD 10/100Base-T conforme agli standard che offre 350 µH OCL, bassa perdita di inserzione e alto isolamento in un ingombro compatto. È adatto per applicazioni Fast Ethernet che richiedono un'integrità del segnale affidabile, la conformità RoHS e la compatibilità con i principali progetti PHY Fast Ethernet.
