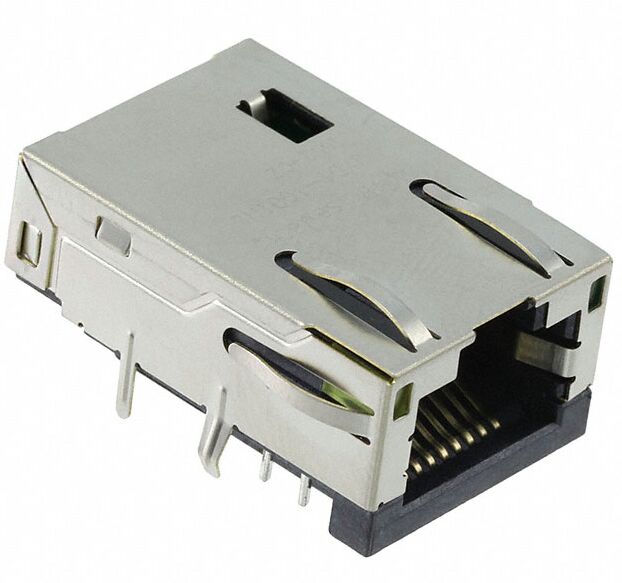

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole Per 100BASE-TX
JXD1-1001NL — RJ45 1×1 schermato per 100BASE-TX con trasformatore 1CT:1CT, isolamento 2250 VDC, montaggio through-hole, contatti selettivi placcati oro. Ideale per interfacce Ethernet industriali e telecomunicazioni.
Specifiche Tecniche
Specifiche Generali
| Parametro |
Specifiche |
| Numero prodotto |
JXD1-1001NL |
| Descrizione |
Connettore RJ45 1×1, trasformatore integrato (1:1), 100BASE-TX |
| N. di porte / canali |
1 × 1 |
| Velocità dati |
applicazioni Ethernet 100BASE-TX (100 Mbps) |
| Rapporto spire |
1CT : 1CT (1 : 1) |
| Isolamento (lato PHY verso lato linea) |
2250 VDC |
| Stile di montaggio |
Through-Hole |
| Temperatura operativa |
-40 °C a +85 °C |
| Temperatura di stoccaggio |
-40 °C a +85 °C |
| RoHS |
Sì |
Specifiche Materiali e Placcatura
| Articolo |
Materiale / Placcatura |
| Alloggiamento |
Termoplastico, nero, UL94 V-0 |
| Schermo |
Ottone, placcatura nichel |
| Contatti |
Lega di rame |
| Placcatura contatti |
Oro selettivo nell'area di contatto (min. 6 µin) |
Il datasheet specifica una placcatura in oro minima di 6 micro-pollici nelle aree di contatto.
Specifiche Meccaniche
| Dimensioni |
Valore (tipico) |
| Lunghezza totale (incluso fermo) |
≈ 26,06 mm (1,026 pollici) |
| Larghezza totale |
≈ 17,58 mm (0,692 pollici) |
| Altezza totale |
≈ 8,78 mm (0,346 pollici) |
Fare riferimento al disegno meccanico del fornitore per il layout completo dei pin e le tolleranze dimensionali durante la creazione dell'impronta PCB.
Specifiche Elettriche
| Parametro |
Specifiche |
| Perdita di inserzione |
(secondo datasheet tipico per collegamenti a 100 MHz) |
| Perdita di ritorno (minimi di banda di esempio) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| Diafonia / NEXT |
≥ -30 dB (1-100 MHz) tipico (valori datasheet) |
| Attenuazione di modo comune / CMRR |
Specificato secondo datasheet (obiettivo di progettazione per trasformatore LAN) |
| Hipot / Resistenza di tenuta |
2250 VDC (PHY verso linea) |
Panoramica del Prodotto
Connettore RJ45 schermato compatto e robusto con trasformatore 1CT:1CT integrato, progettato per applicazioni 100BASE-TX. Classificato per intervalli di temperatura industriali e assemblaggio through-hole saldabile a onda — adatto per router embedded, switch, controller industriali e apparecchiature di telecomunicazione.
Connettore RJ45 schermato through-hole con trasformatore LAN integrato (1CT:1CT), isolamento 2250 VDC, contatti selettivi placcati oro e intervallo operativo da -40 °C a +85 °C.
Caratteristiche e Vantaggi Principali
- Trasformatore LAN integrato (1:1) riduce il BOM e semplifica la progettazione dei magnetici.
- Elevato isolamento (2250 VDC) tra PHY e linea per sicurezza e affidabilità.
- Package through-hole consigliato per la saldatura a onda — robusto per dispositivi sul campo.
- Ampio intervallo di temperatura (-40 a +85 °C) per applicazioni industriali e all'aperto.
- Contatti selettivi placcati oro garantiscono bassa resistenza di contatto e lunga durata.
- Corpo schermato con schermo in ottone nichelato migliora le prestazioni EMI/EMC.
Documentazione Tecnica
Schemi JXD1-1001NL
Dimensioni JXD1-1001NL
Layout PCB Consigliato JXD1-1001NL
Domande Frequenti
D1: Per cosa viene utilizzato il JXD1-1001NL?
Le alternative compatibili includono tipicamente Il JXD1-1001NL è un
connettore RJ45 schermato 1×1 con trasformatore LAN integrato, progettato per
applicazioni Ethernet 100BASE-TX. Viene comunemente utilizzato in:
- Dispositivi Ethernet industriali
- Router e gateway embedded
- Switch di rete
- Moduli di interfaccia per telecomunicazioni
- Apparecchiature di automazione e controllo
Il suo
elevato isolamento (2250 VDC) e
ampio intervallo di temperatura operativa (-40 °C a +85 °C) lo rendono adatto per reti industriali e in ambienti difficili.
D2: Il JXD1-1001NL include magnetici integrati?
Le alternative compatibili includono tipicamente Sì. Il JXD1-1001NL è dotato di un trasformatore LAN integrato con rapporto spire 1CT:1CT, eliminando la necessità di magnetici esterni e semplificando la progettazione del PCB, migliorando al contempo l'integrità del segnale.
D3: Il JXD1-1001NL è adatto per applicazioni PoE?
Le alternative compatibili includono tipicamente No. Il JXD1-1001NL è progettato per interfacce Ethernet non PoE. Per progetti Power over Ethernet (PoE), è necessario selezionare un connettore RJ45 con classificazione PoE, magnetici rinforzati e gestione della corrente.
D4: Qual è la velocità dati massima supportata?
Le alternative compatibili includono tipicamente Il connettore supporta applicazioni Ethernet 100BASE-TX (100 Mbps). Non è progettato per Gigabit (1000BASE-T) o standard Ethernet di velocità superiore.
D5: Qual è l'intervallo di temperatura operativa?
Le alternative compatibili includono tipicamente Il JXD1-1001NL opera in modo affidabile da -40 °C a +85 °C, rendendolo adatto per applicazioni industriali, esterne e ad alta affidabilità
D6: Che tipo di montaggio PCB utilizza il JXD1-1001NL?
Le alternative compatibili includono tipicamente Utilizza il montaggio through-hole ed è raccomandato per processi di saldatura a onda, fornendo eccellente resistenza meccanica e durata per i progetti hardware industriali.
D7: Quale tensione di isolamento fornisce il JXD1-1001NL?
Le alternative compatibili includono tipicamente Il connettore fornisce 2250 VDC di isolamento tra il lato PHY e il lato linea, garantendo sicurezza elettrica e conformità normativa nelle apparecchiature Ethernet industriali.
D8: Il JXD1-1001NL è conforme agli standard industriali?
Le alternative compatibili includono tipicamente Sì. È conforme a IEEE 802.3u (100BASE-TX) e standard ambientali RoHS, e la sua cavità RJ45 è conforme ai requisiti FCC Part 68.
D9: Il JXD1-1001NL è considerato un connettore RJ45 a basso profilo?
Le alternative compatibili includono tipicamente No. Con un'altezza di circa 8,78 mm, il JXD1-1001NL è classificato come un connettore RJ45 compatto a profilo medio, adatto per layout PCB con spazio limitato ma non categorizzato come ultra-basso profilo.
D10: Quale processo di saldatura è raccomandato?
Le alternative compatibili includono tipicamente Il componente è raccomandato per la saldatura a onda, con una temperatura di picco massima di saldatura di 260 °C per un massimo di 10 secondi. Ciò garantisce giunzioni di saldatura affidabili e previene danni termici.
D11: Quali materiali vengono utilizzati nel JXD1-1001NL?
Le alternative compatibili includono tipicamente
- termoplastico con classificazione UL94 V-0 (nero)Schermo:
- Ottone con placcatura nichelContatti:
- Lega di rame con placcatura oro selettiva (≥6 µin)
Ciò garantisce
eccellente durata meccanica, protezione EMI e prestazioni elettriche
.
R:
Le alternative compatibili includono tipicamente completamente conforme a RoHS, adatto per mercati con normative ambientali, inclusi UE e Nord America.
D13: Quali opzioni di imballaggio sono disponibili?
R:
Le alternative compatibili includono tipicamente sacchetto antistatico individuale + vassoio protettivo + cartone esterno. Opzioni di imballaggio sfuso potrebbero essere disponibili per ordini di grandi volumi.
D14: Il JXD1-1001NL è ancora in produzione?
R:
Le alternative compatibili includono tipicamente EOL (End of Life). Per nuovi progetti, si consiglia di selezionare alternative compatibili pin-to-pin per garantire la stabilità della fornitura a lungo termine.
D15: Quali sono le alternative raccomandate per il JXD1-1001NL?
R:
Le alternative compatibili includono tipicamente connettori RJ45 1×1 con magnetici integrati, supporto 100BASE-TX, montaggio through-hole e isolamento 2250 VDC. Contattare il nostro team di ingegneria per raccomandazioni di sostituzione diretta.
