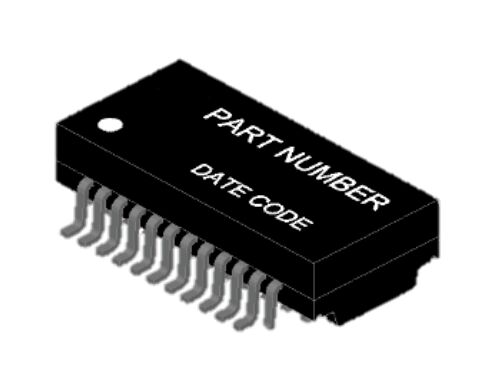

AGST5009B SMD a porta singola 2.5GBASE-T Modulo magnetico IEEE 802.3bz


749020011A WE-LAN Trasformatore LAN per applicazioni SMT RJ45 1000Base-T, con isolamento 1500V, induttanza 350µH, CMRR migliorato e intervallo di temperatura industriale da –40°C a +85°C. Ideale per Ethernet industriale, router, switch, telecamere IP e dispositivi IoT.


AGST5009B Modulo Magnetico 2.5G Descrizione:

Il AGST5009B Modulo Magnetico 2.5G è un modulo trasformatore Ethernet SMD a porta singola progettato per applicazioni 2.5GBASE-T (IEEE 802.3bz). Caratterizzato da eccellente integrità del segnale, bassa perdita di inserzione, alta tensione di isolamento e affidabile soppressione EMI, AGST5009B è ottimizzato per switch Ethernet commerciali e industriali a 2.5G e apparecchiature di rete consumer ad alto volume.

Con piena interoperabilità PHY, conformità RoHS e Halogen-Free e compatibilità SMT per la produzione di massa, AGST5009B offre una soluzione magnetica robusta ed economica per i progetti Ethernet multi-gigabit di prossima generazione.

Specifiche Chiave:

Specifiche Elettriche (@25 °C)

Disegno Magnetici LAN AGST5009B

1. AGST5009B Meccanico

2. AGST5009B Schema Elettrico

Vantaggi Funzionali del Trasformatore Ethernet AGST5009B 2.5GBASE-T:

1. Ottimizzato per Prestazioni 2.5GBASE-T

AGST5009B è ingegnerizzato per soddisfare rigorosi requisiti di integrità del segnale e prestazioni EMI di IEEE 802.3bz, garantendo diagrammi a occhio puliti, basso jitter e trasmissione dati stabile a 2.5G.

2. Eccellente Soppressione EMI e Immunità al Rumore

Con elevata perdita di ritorno e forte reiezione del rumore di modo comune, questo modulo magnetico riduce efficacemente l'interferenza elettromagnetica (EMI), rendendolo ideale per layout PCB densi e sistemi Ethernet ad alta velocità.

3. Ampia Compatibilità PHY

AGST5009B è completamente compatibile con tutti i principali fornitori di PHY Ethernet, tra cui:

• Broadcom

• Marvell

• Realtek

• TI

• Microchip

Garantendo interoperabilità plug-and-play e una validazione hardware semplificata.

4. Alta Affidabilità e Stabilità di Produzione

• Conforme RoHS e Halogen Free

• Livello di sensibilità all'umidità MSL 1

• Compatibile con rifusione ad alta temperatura (245°C)

• Confezione in nastro e bobina da 13" per assemblaggio SMT automatizzato

Applicazioni Tipiche del Trasformatore LAN SMD:

• Switch Ethernet 2.5G
• Schede di rete Multi-Gigabit (NIC)
• Moduli connettore RJ45 2.5G (MagJack)
• Switch di accesso enterprise
• Controller Ethernet industriali
• Gateway per smart home e router Wi-Fi 6/6E
• Dispositivi di rete consumer ad alto volume

Conformità Processo e Materiali AGST5009B​

1. J-STD-002: Saldabilità con profilo di rifusione a 245°C

2. J-STD-020: Livello di Sensibilità all'Umidità 1

3. J-STD-075: R7, 245°C Massimo attraverso rifusione

4. Materiale Header: DAP (Diallyl Phthalate), classificato UL 94V-0

5. Lead Frame: Lega di Rame

• Placcatura inferiore: Nichel 1.0–3.0 µm
• Placcatura superiore: 100% Stagno, 6–10 µm
• Finitura: Stagno opaco, compatibile con saldatura senza piombo
