Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: L9-FC315501-60PPC
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: 12.98USD/PCS
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 5KK/mese
Interfaccia ottica: |
connettore del fc |
Interfaccia elettrica: |
Logica TTL |
Distanza: |
≤60km |
Fattore di forma: |
1x9 |
Velocità dati: |
100M/155M |
Lunghezza d'onda: |
1310 nm TX / 1550 nm RX |
Interfaccia ottica: |
connettore del fc |
Interfaccia elettrica: |
Logica TTL |
Distanza: |
≤60km |
Fattore di forma: |
1x9 |
Velocità dati: |
100M/155M |
Lunghezza d'onda: |
1310 nm TX / 1550 nm RX |

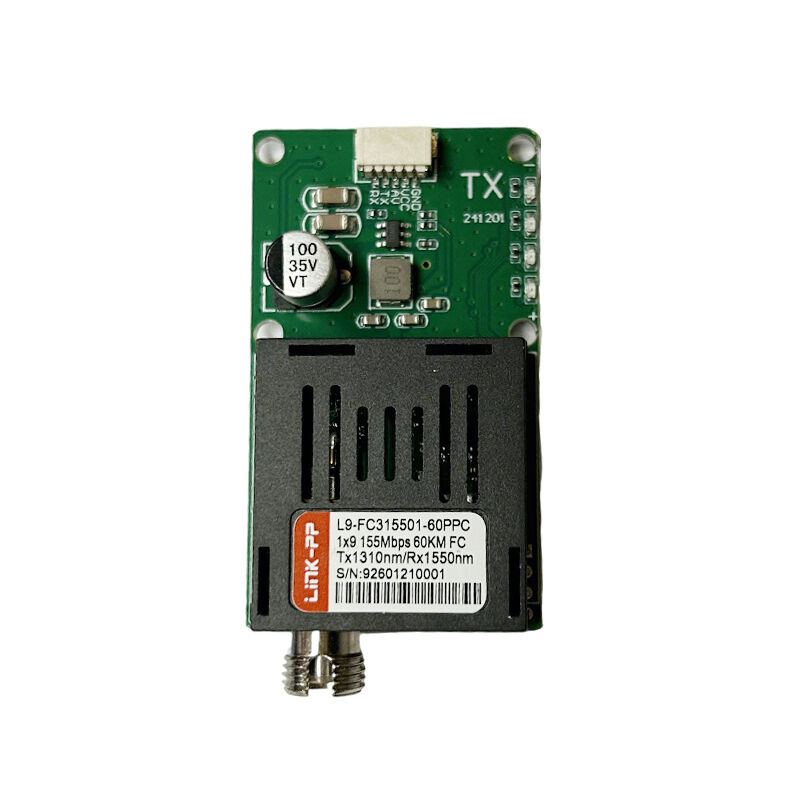

Il L9-FC315501-60PPC è un modulo ricetrasmettitore ottico 1x9 TTL ad alte prestazioni progettato per comunicazioni in fibra ottica a lunga distanza in sistemi aria-terra per UAV, controllo industriale e ambienti elettromagnetici difficili.
Questo modulo supporta trasmissione dati a 155 Mbps su fibra monomodale fino a 60 km, caratterizzato da ampio ingresso di tensione DC 5,5–26V, bassa latenza e forte immunità alle EMI, rendendolo ideale per telemetria di droni, collegamenti ottici cielo-terra e reti di controllo remoto.
L'L9-FC315501-60PPC opera come un sistema di ricetrasmettitori ottici accoppiati, composto da moduli estremità A e B con lunghezze d'onda complementari.
| Estremità | Funzione |
|---|---|
| Estremità A (a bordo / UAV) | TTL → Ottico (Tx 1550 nm / Rx 1310 nm) |
| Estremità B (Stazione di terra) | Ottico → TTL (Tx 1310 nm / Rx 1550 nm) |
La trasmissione full-duplex su una singola fibra monomodale consente comunicazioni affidabili e in tempo reale fino a 60 km.
| Parametro | Min | Tipico | Max | Unità |
|---|---|---|---|---|
| Lunghezza d'onda trasmettitore | 1530 | 1550 | 1565 | nm |
| Lunghezza d'onda ricevitore | 1260 | 1310 | 1360 | nm |
| Potenza ottica in uscita | -2 | +3 | +5 | dBm |
| Sensibilità ricevitore | — | — | -34 | dBm |
| Budget ottico | ≥ 32 | — | — | dB |
| Tasso di errore di bit (BER) | ≤ 1×10⁻¹² |
| Parametro | Specifiche |
|---|---|
| Interfaccia elettrica | TTL |
| Livello logico | Compatibile 3,3V / 5V |
| Tensione di alimentazione | DC 5,5 – 26 V |
| Consumo energetico | ≤ 2,5 W |
| Protezione | Polarità inversa, sovratensione, protezione da sovratensione |
| Parametro | Specifiche |
|---|---|
| Temperatura operativa | -40 ~ +85 °C |
| Temperatura di stoccaggio | -40 ~ +85 °C |
| Formato | 1x9 |
| Tipo di connettore | FC |
| Alloggiamento | Schermato in metallo |
| Montaggio | PCB a foro passante |
| Distanza | Modello consigliato |
|---|---|
| ≤ 20 km | Modulo fibra TTL 155M 20km |
| ≤ 40 km | Modulo fibra TTL 155M 40km |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | Modulo fibra TTL 155M 80km |
D1: Questo modulo può connettersi direttamente alle porte TTL di MCU o FPGA?
Sì. L'interfaccia TTL è completamente compatibile con MCU, FPGA, DSP e schede di controllo di volo.
D2: Può operare in ambienti con elevate EMI?
Sì. La trasmissione in fibra fornisce isolamento elettrico completo e immunità alle EMI, ideale per ambienti UAV e industriali.
D3: Supporta la trasmissione bidirezionale?
Sì. Comunicazione ottica full-duplex su fibra monomodale.
