L9-FC553101-60PPC 155Mbps 1 × 9 FC Trasmettitore Tx1550nm/Rx1310nm


L9-FC553101-60PPC 1×9 FC trasmettitore ottico 155 Mbps, Tx 1550 nm / Rx 1310 nm, fino a 60 km (single-mode), ingresso DC 5,5 26V, interfaccia TTL. Ruggedized per collegamenti aerei / terrestri UAV,convertitori seriali industriali e applicazioni SDH/STM-1Fogli dati e informazioni di ordinazione all'interno.

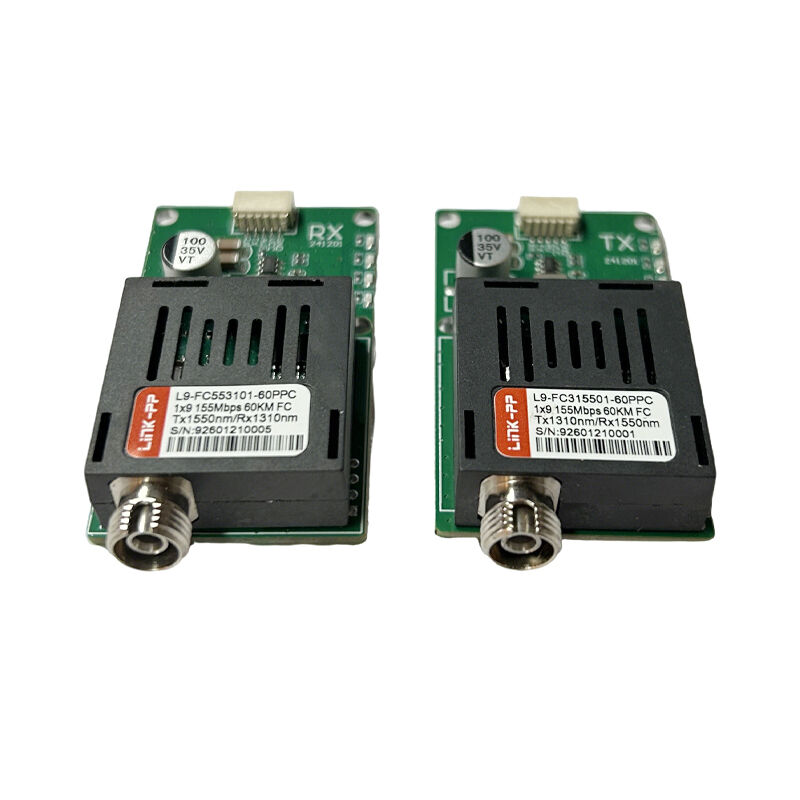

155 Mbps 1×9 Trasmettitore Visualizzazione del prodotto

L9-FC553101-60PPCè un transceiver ottico bidirezionale a fibra singola con fattore di forma 1×9 progettato per155 Mbpscomunicazione ottica seriale su lunghe distanze.

Il modulo utilizza unconnettore ottico FC, opera conTx 1550 nm / Rx 1310 nm, e supporta distanze di trasmissione difino a 60 kmsu fibra monomodo.

Con unun'ampia gamma di tensione d'ingresso CC di 5,526 Ve aInterfaccia elettrica TTL, questo ricevitore è adatto per i collegamenti ottici aria-terra UAV, i convertitori TTL-fiber, i sistemi di telemetria industriale e le vecchie apparecchiature di comunicazione STM-1 / OC-3.

Caratteristiche chiave

• Modulo di trasmettitore ottico 1×9 standard di settore
• Velocità dei dati:155 Mbps
• Trasmissione bidirezionale a fibra singola
• lunghezze d'onda ottiche:Tx 1550 nm / Rx 1310 nm
• Distanza di trasmissione:fino a 60 km(opzione 80 km disponibile)
• Connettore ottico:FC
• Interfaccia elettrica:Livello logico TTL
• tensione di ingresso larga:DC da 5,5 V a 26 V
• Bassa latenza, elevata immunità EMI
• RoHS conforme
• Grado di temperatura industriale facoltativo per ambienti difficili

Specificativi tecnici del ricevitore in fibra fibra L9-FC553101-60PPC da 60 km

1. Caratteristiche generali

2. Parametri ottici

3. Parametri elettrici

4Condizioni ambientali

5. conformità

Informazioni meccaniche

• Confezione:Modulo 1×9 a foratura
• Montaggio:Pini di saldatura per PCB
• Dimensioni meccaniche:Impronta 1×9 standard del settore
• Orientazione:Disegno fisso per l'integrazione di PCB

(disponibile su richiesta disegno meccanico e impronta PCB)

60 km 1x9 Trasmettitore Applicazioni

• Sistemi di comunicazione ottica aria-terra per UAV
• TTL a convertitori a fibra ottica
• collegamenti ottici di dati UAV e sistemi FPV
• Controllo industriale e telemetria
• Comunicazione seriale su fibra a lunga distanza
• Sistemi di telecomunicazione legacy STM-1 / OC-3

Nota sulla compatibilità

• Disegnati solo per fibre mono-mode
• Assicurare la corretta accoppiatura della lunghezza d'onda (Tx 1550 nm / Rx 1310 nm) all'estremità opposta
• Compatibile con i livelli logici TTL standard
• Il connettore FC deve corrispondere al tipo di cavo a fibra di accoppiamento

L9-FC553101-60PPC Informazioni sull'ordine

• Numero della parte:L9-FC553101-60PPC
• Portata standard:60 km
• Portata opzionale:80 km
• Collegamento:FC
• Grado di temperatura:Commerciale o industriale (indicare al momento dell'ordine)

Per schede dati, campioni, prezzi e supporto tecnico,ContattaciOra, adesso.

FAQ sul modulo TTL-fiber L9-FC553101-60PPC

D1: A che cosa serve il L9-FC553101-60PPC?

R: È utilizzato per la trasmissione ottica TTL-fiber a lunga distanza da 155 Mbps, comunemente utilizzata nelle comunicazioni UAV, nella telemetria industriale e nei sistemi di telecomunicazione legacy.

D2: Questo modulo supporta i sistemi di alimentazione degli UAV?

R: Sì. Il modulo supporta un ampio intervallo di tensione di ingresso di 5.5 ∼26 V DC, adatto a piattaforme per veicoli e UAV.

D3: È disponibile una versione da 80 km?

R: Sì, è disponibile su richiesta una versione a raggio esteso di 80 km.

D2: Che fibra e connettore utilizza?

A: fibra monomodo (9/125 μm) con connettore ottico FC.
