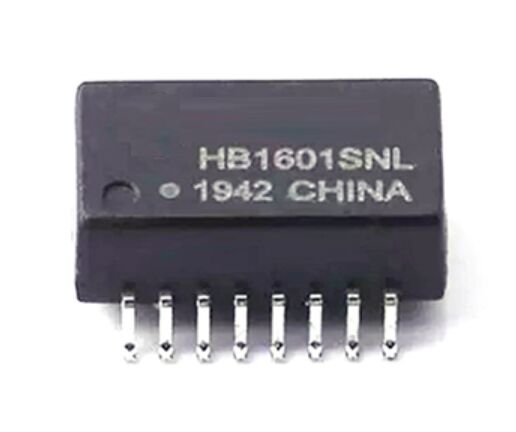

HB1601SNL Trasformatore di isolamento Ethernet SMD 10/100Base-T SOP-16

Panoramica del trasformatore Ethernet HB1601SNL

L' HB1601SNL è un compatto trasformatore di isolamento e filtro Ethernet SMD (surface-mount) 10/100Base-T progettato per una trasmissione affidabile del segnale di rete e la soppressione del rumore nelle interfacce Ethernet PHY. Alloggiato in un package SOP-16, fornisce isolamento galvanico, adattamento di impedenza ed eccellenti prestazioni EMI per applicazioni Fast Ethernet.

Progettato in conformità con gli standard IEEE 802.3 e ANSI X3.263, l'HB1601SNL è ampiamente utilizzato in apparecchiature di rete SOHO, design LAN-on-Motherboard (LOM), switch Ethernet, hub e dispositivi di rete industriali. È conforme a RoHS, senza piombo e adatto per l'assemblaggio SMT automatizzato.

Informazioni per l'ordinazione

• Codice prodotto: HB1601SNL
• Package: SOP-16, Tape & Reel (per assemblaggio SMT automatizzato)
• Categoria: Magnetici LAN / Trasformatori di isolamento Ethernet

L' HB1601SNL è un trasformatore di isolamento Ethernet SMD 10/100Base-T affidabile e conforme agli standard, progettato per apparecchiature di rete compatte e ad alte prestazioni. Con prestazioni elettriche comprovate, forte isolamento e certificazione UL, è una scelta ideale per design OEM e applicazioni di riparazione professionale.

▶ Richiedi un preventivo | Scarica Datasheet | Contatta il supporto tecnico

Caratteristiche principali del trasformatore di isolamento Ethernet SMD

• Trasformatore di isolamento Ethernet 10/100Base-T con filtraggio integrato
• Package SOP-16 a montaggio superficiale, ottimizzato per layout PCB compatti
• Progettato per soddisfare le specifiche IEEE 802.3 e ANSI X3.263
• Eccellente integrità del segnale con bassa perdita di inserzione e alta perdita di ritorno
• Elevata rigenerazione del rumore di modo comune (DCMR)
• Isolamento di 1500 Vrms (Hi-Pot) per un isolamento galvanico affidabile
• IEEE 802.3RoHS
• , costruzione senza piomboSupporta la
• saldatura a rifusione fino a 245 °C (massimo 5 secondi)Certificato UL (File No. E484635

)

Datasheet HB1601SNL

Specifiche del trasformatore LAN HB1601SNL

1500 Vrms MIN

Applicazioni dei magnetici LAN SOP-16 10/100Base-TL'HB1601SNL è progettato per supportare una vasta gamma di applicazioni di rete Fast Ethernet

• , tra cui:Apparecchiature di rete SOHO
• (modem ADSL, router, gateway)Interfacce Ethernet
• LAN-on-Motherboard (LOM)
• Hub e switch Ethernet
• Controller Ethernet embedded

Sistemi di rete e automazione industrialeRiparazione e ricondizionamento di dispositivi di reteIl suo fattore di forma SOP-16 lo rende ideale per

design PCB ad alta densità

• dove lo spazio sulla scheda è limitato.Note di progettazione e assemblaggio PCB per HB1601SNLSeguire il
• pattern di land SOP-16 raccomandato per garantire una corretta bagnatura della saldatura e coplanarità.Mantenere un'adeguata
• distanza tra i circuiti primario e secondario
• per preservare le prestazioni di isolamento.
• Posizionare il trasformatore vicino al PHY Ethernet per minimizzare la lunghezza delle tracce e ridurre le EMI.Utilizzare routing a impedenza controllata per le coppie differenziali TX/RX.Adatto per profili di saldatura a rifusione standard senza piomboSì. Con la sua

245 °C

• .Standard e conformità del trasformatore di isolamento Ethernet
• Conforme a
• IEEE 802.3 per Ethernet 10/100Base-T
• Conforme a ANSI X3.263

Conforme a RoHS e senza piombo

Componente riconosciuto

UL

(File No. E484635)Queste certificazioni rendono l'HB1601SNL adatto per mercati globali

e per un dispiegamento industriale a lungo termine.

FAQ sull' trasformatore Ethernet HB1601SNL 10/100Base-T 1. Qual è la funzione principale dell'HB1601SNL?L'HB1601SNL fornisce

isolamento galvanico, adattamento di impedenza e soppressione del rumore

tra il PHY Ethernet e il cavo di rete nelle applicazioni 10/100Base-T.2. L'HB1601SNL è adatto per design PoE?L'HB1601SNL è progettato per l'isolamento del segnale Fast Ethernet. La

capacità PoE dipende dal design complessivo del sistema

, dalla corrente nominale e dal layout del PCB. Verificare sempre rispetto agli standard PoE prima dell'uso.3. L'HB1601SNL può essere utilizzato in ambienti industriali?Sì. Con la sua
