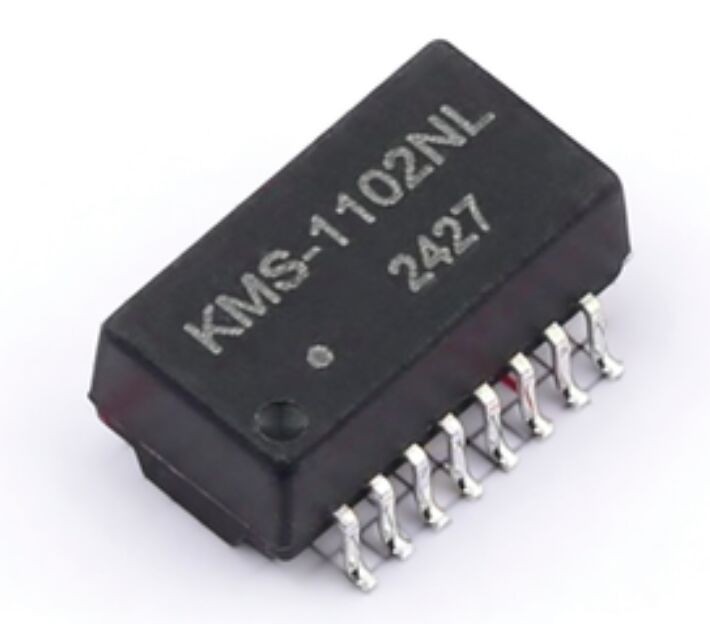

KMS-1102NL 10/100BASE-TX SMD LAN Transformer 350uH 1CT:1CT

Trasformatore LAN KMS-1102NL 10/100 Base-T SMD-16P con rapporto spire 1CT:1CT e 350uH OCL. Conforme RoHS e ideale per moduli Ethernet e applicazioni industriali.

Panoramica del trasformatore LAN KMS-1102NL

Il KMS-1102NL è un trasformatore LAN 10/100 Base-T ad alte prestazioni, progettato per una connettività Ethernet affidabile in applicazioni industriali e aziendali. Caratterizzato da un rapporto spire 1CT:1CT, OCL minimo di 350uH e un compatto package SMD-16P (12,7 x 7 mm), questo trasformatore garantisce un'integrità del segnale stabile, una bassa perdita di inserzione e un eccellente isolamento della diafonia.

Ideale per: Moduli di interfaccia Ethernet, dispositivi di rete PoE e apparecchiature di rete industriali.

Caratteristiche e vantaggi principali

• Conforme agli standard: Pienamente conforme a IEEE 802.3af e ANSI X3.263, garantendo prestazioni Ethernet affidabili.
• Ampio intervallo di temperatura e umidità: Funzionamento da Da 0°C a +70°C, stoccaggio da da -40°C a +85°C, con fino al 90% di umidità relativa, adatto ad ambienti difficili.
• Ecologico: Conforme a RoHS, garantendo materiali ecologicamente sicuri.
• Alta qualità del segnale: Rapporto spire 1CT:1CT, OCL ≥ 350uH, minima perdita di inserzione e alto CMRR per una trasmissione del segnale robusta.
• Facile assemblaggio SMT: Il package SMD-16P supporta la saldatura a rifusione IR, facilitando la produzione automatizzata di PCB.

Specifiche tecniche

Scheda tecnica KMS-1102NL

Applicazioni del modulo trasformatore 10/100BASE-TX

• Moduli di interfaccia Ethernet per dispositivi di rete
• Sistemi di automazione e controllo industriale
• Dispositivi di rete Power over Ethernet (PoE)
• Moduli di trasmissione dati ad alta velocità montati su PCB

Specifiche di installazione e imballaggio del trasformatore LAN SMD KMS-1102NL

• Dimensioni del package: SMD-16P, 12,7 x 7 mm
• Metodo di montaggio: Tecnologia a montaggio superficiale (SMT)
• Compatibilità di saldatura: Compatibile con rifusione IR

Conformità e certificazione

• Certificato RoHS: Materiali ecologicamente sicuri e senza piombo

• Conforme agli standard IEEE 802.3af / ANSI X3.263: Garantisce prestazioni standard del settore

• Scheda tecnica disponibile: [Supporto PDF]

FAQ per magnetici Ethernet SMD-16P KMS-1102NL

D1: Quali velocità di rete supporta il KMS-1102NL?

R1: Supporta applicazioni Ethernet 10/100 Mbps.

D2: Il KMS-1102NL è compatibile con PoE?

R2: Sì, pienamente compatibile con gli standard IEEE 802.3af PoE.

D3: Quali sono gli intervalli di temperatura e umidità operativa?

R3: Da 0°C a +70°C, umidità operativa fino a 90% RH; temperatura di stoccaggio da -40°C a +85°C.

Acquisto e supporto KMS-1102NL

• Richiedi un preventivo: [Contatta le vendite]
• Disegno / 3D fornito
• Prodotti correlati: [Visualizza altri Trasformatori LAN]
