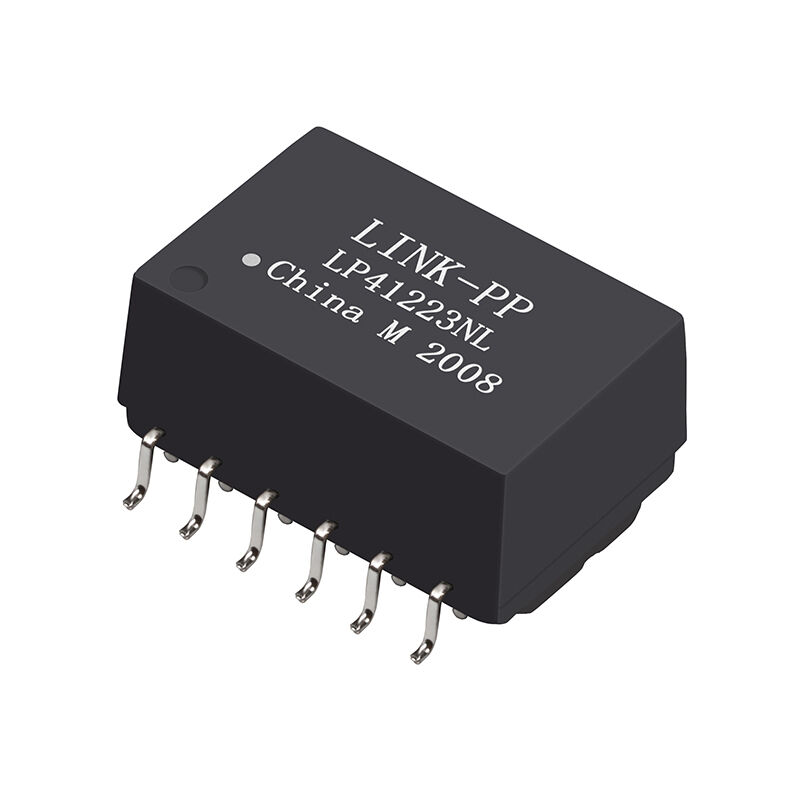

LP41223NL 10/100 BASE-T Single Port PoE++ Transformer Module

IlLINK-PP LP41223NLè un modulo di trasformatore magnetico 10/100 BASE-T a porta singola ad alte prestazioni specificamente progettato per la prossima generazionePoE++ (IEEE 802.3bt)Applicazioni.Progettato per gestire le maggiori richieste di potenza, questo modulo supporta fino a1.1A capacità di corrente continua, che lo rende ideale per dispositivi di rete ad alta potenza.

1. Caratteristiche chiave di PoE++ LAN Magnetics

1. PoE++ pronto: Ottimizzato per un aumento dei requisiti di potenza con una capacità di corrente continua di 1,1 A per porta.- Sì.
2. Conformità alle norme: soddisfa pienamente i requisitiIEEE 802.3btspecifica per potenza elevata Potenza su Ethernet.
3. Certificato di sicurezza: UL riconosciuto con numero di fascicoloE484653.
4. Un solido isolamento: Isolamento ad alta tensione di 1500Vrms (1 minuto) o 1800Vrms (1 secondo).
5. Ecologica: senza piombo e completamenteRoHSconformi.
6. Tipo di prodotto:Trasformatore LAN Ethernet ad alte prestazioni progettato per soddisfare i maggiori requisiti di alimentazione PoE++.
7. Applicazione primaria:Specificamente progettati perIEEE 802.3bt (PoE++)sistemi che richiedono una gestione della corrente continua potenziata fino a1.1A.

2.Specifiche elettriche @ 25°C

2.1 Rapporto di rotazione

La progettazione 1:1 equilibrata garantisce un corretto abbinamento dell'impedenza tra PHY e il lato del cavo per i sistemi 10/100/1000Base-T.

2.2 Induttanza di circuito aperto (OCL)

Condizione di prova:100 kHz, 0,1 Vrms, 28 mA di bias di corrente continua

Mantenere prestazioni stabili a bassa frequenza anche in condizioni di distorsione della corrente continua richieste dall'operazione PoE++.

2.3 Perdite di inserimento

Una bassa perdita di inserimento garantisce un'attenuazione minima del segnale e un miglior margine del diagramma oculare.

2.4 Perdita di ritorno (minimo)

2.5 Conversazione incrociata

Garantisce una bassa interferenza elettromagnetica e una segnalazione differenziale stabile.

2.6 CMRR (Common Mode Rejection Ratio)

Forte soppressione del rumore in modalità comune, fondamentale per i sistemi PoE++ ad alta potenza.

2.7 Polarità

Pini1 e 12- e4 e 9sonoin fase.

2.8 Hi-Pot (da primario a secondario)

• 1500 Vrms, 1 minuto o
• 1800 Vrms, 1 secondo

Fornisce un isolamento rinforzato per la sicurezza e la protezione dalle sovratensioni.

2.9 PoE++ Capacità di corrente

Progettato per un aumento dei requisiti PoE++ con:1.1A capacità di corrente continua

Supporta applicazioni IEEE 802.3bt ad alta potenza.

2.10 Temperatura di funzionamento

Da 0°C a +70°C:adatto per ambienti industriali commerciali e standard.

3. LP41223NLDisegno del trasformatore PoE++ LAN:

Nota tecnica sulla polarità: i pin 1 e 12 e i pin 4 e 9 sono in fase per garantire l'integrità del segnale attraverso il trasformatore.

4. Applicazioni del trasformatore LAN Ethernet PoE++

IlLP41223NLè versatile e progettato per supportare una vasta gamma di applicazioni di rete:

• Apparecchiature SOHO: modem ADSL e router domestici.
• Rete aziendali: Disegni LAN su scheda madre (LOM).
• Infrastrutture: Hub di rete e switch PoE++ ad alta potenza.
• IoT industriale: Dispositivi che richiedono la fornitura di potenza ad alta corrente insieme ai dati.
