Serie: |
Trasformatore LAN di livello industriale |
Numero di parte: |
Tm82440anl |
Velocità: |
1G Base-T |
Numero di porte: |
Porta singola |
Stile di montaggio: |
SMD/SMT |
Lunghezza: |
15,1 (mm) |
larghezza: |
10 (mm) |
Altezza: |
4 mm |
Serie: |
Trasformatore LAN di livello industriale |
Numero di parte: |
Tm82440anl |
Velocità: |
1G Base-T |
Numero di porte: |
Porta singola |
Stile di montaggio: |
SMD/SMT |
Lunghezza: |
15,1 (mm) |
larghezza: |
10 (mm) |
Altezza: |
4 mm |

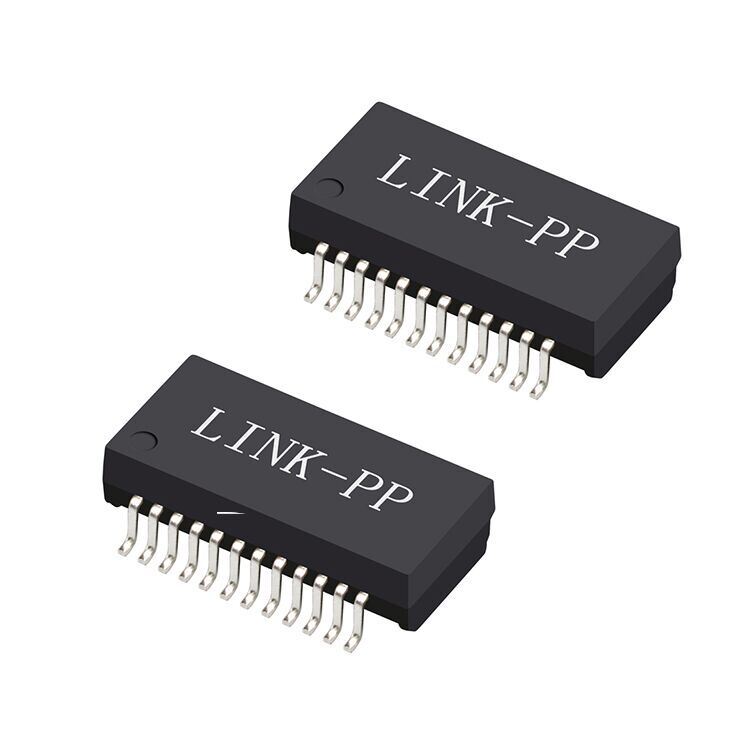

TM82440ANL LAN Transformer modulo magnetico Gigabit Ethernet a singola porta 1GBase-T. Pacchetto SMT a 24 pin con isolamento 1500Vrms, bassa perdita di inserimento e gamma operativa da -40 °C a +85 °C.
| Parametro | Specificità |
|---|---|
| Numero della parte | TM82440ANL |
| Velocità Ethernet | 1000Base-T |
| Numero di porti | Porto unico |
| Tipo di pacchetto | SMT a 24 pin |
| Tipo di montaggio | Montaggio superficiale |
| Tensione di isolamento | 1500 Vrms |
| Temperatura di funzionamento | -40°C a +85°C |
| Conformità RoHS | - Sì, sì. |
IlTM82440ANL Trasformatore LANè unmodulo di trasformatore Ethernet 1GBase-T a porta singolaprogettato perInterfacce PHY Gigabit EthernetQuesto.Modulo magnetico LAN a 24 pin montato in superficiefornisce un isolamento del segnale affidabile, un'eccellente soppressione EMI e prestazioni elettriche stabili per le reti Ethernet ad alta velocità.
Con unimpronta industriale standard, ilTM82440ANLè compatibile con molti tipi comuni di trasformatori Gigabit LAN, consentendo una facile integrazione dei circuiti stampati e una progettazione semplificata dell'interfaccia Ethernet.
Disegnati perattrezzature industriali e di rete, il trasformatore funziona su unampia gamma di temperature da -40°C a +85°C, che lo rende adatto ad ambienti impegnativi come i sistemi di automazione industriale e le infrastrutture di comunicazione.
| Parametro | Frequenza / Condizione | Specificità |
|---|---|---|
| OCL (induttanza) | 100 kHz, 0,1 V, 8 mA di bias di corrente continua | ≥ 350 μH |
| Rapporto di rotazione (TX) | ️ | 1CT: 1CT ± 5% |
| Rapporto di rotazione (RX) | ️ | 1CT: 1CT ± 5% |
| Induttanza di fuga (LL) | ️ | ≤ 0,4 μH |
| Resistenza a corrente continua (DCR) | ️ | ≤ 1,2 Ω |
| Perdita di inserimento | 1 ¢ 100 MHz | ≤ -1 dB |
| Risultato di perdita | 1 ¢ 40 MHz | ≥ 16 dB |
| Risultato di perdita | 40 ¢ 100 MHz | ≥ 10 + 20 log ((f/80) dB |
| Intercettazione | 30 MHz | ≥ -45 dB |
| Intercettazione | 60 MHz | ≥ -40 dB |
| Intercettazione | 100 MHz | ≥ -35 dB |
| Rifiuto di modalità differenziale/comune (DCMR) | 30 MHz | ≥ -40 dB |
| Rifiuto di modalità differenziale/comune (DCMR) | 60 MHz | ≥ -35 dB |
| Rifiuto di modalità differenziale/comune (DCMR) | 100 MHz | ≥ -30 dB |
| Voltaggio di isolamento (Hi-Pot) | ️ | 1500 Vrms |
1. TM82440ANL Disegni elettrici
2. TM82440ANL Disegni meccanici
3. TM82440ANL Disegno - Disposizione del pad
4. TM82440ANL Disegno - Profilo della saldatura a reflusso
IlTM82440ANL Trasformatore LAN Gigabitè ampiamente utilizzato nelle apparecchiature di rete Ethernet, tra cui:
La sua gamma di temperature industriali la rende particolarmente adatta perattrezzature di rete industriale e infrastrutture di comunicazione.
1A cosa serve un trasformatore LAN?
Un trasformatore LAN fornisce isolamento elettrico, abbinamento di impedenza e soppressione del rumore tra il PHY Ethernet e il cavo di rete, garantendo una trasmissione dei dati affidabile nelle reti Ethernet.
2Che velocità Ethernet supporta TM82440ANL?
Il TM82440ANL è progettato per applicazioni Gigabit Ethernet 1GBase-T (1000Base-T).
3. TM82440ANL supporta ambienti industriali?
Con un intervallo di temperatura di funzionamento da -40°C a +85°C, è adatto alle apparecchiature di rete industriale.
4Che tensione di isolamento fornisce?
Il trasformatore fornisce un isolamento di 1500 Vrms, soddisfacendo i requisiti di sicurezza Ethernet e di integrità del segnale.
