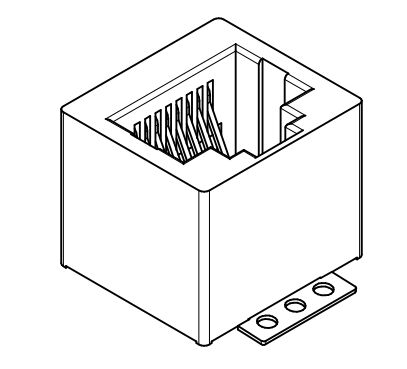

634108149621 8P8C RJ45 Vertical SMT WR-MJ Cat 3 Modular Jacks

8P8C Vertical SMT Ethernet Connector Overview

Il634108149621 WR-MJ Cat 3 Jack modulareè unconnettore SMT RJ45 verticale 8P8C a porta singolaprogettati per una connettività Ethernet affidabile nelle reti e nei sistemi elettronici incorporati.

Sviluppato daWürth Elektronik, questo jack modulare appartiene alSerie WR-MJe supportiApplicazioni Ethernet di categoria 3mantenendo la compatibilità con categorie di rete superiori a determinate condizioni.

Conimballaggi a nastro,rinforzo delle lamine di saldare, ealloggiamento compatibile con il sistema di reflusso UL94-V0, il connettore è ottimizzato perassemblaggio SMT automatizzato e prestazioni elettriche stabili a lungo termine.

È ampiamente utilizzato indispositivi di rete, attrezzature IoT e infrastrutture di edifici intelligentiche richiedono interfacce Ethernet compatte e affidabili.

Specifiche del jack RJ45 verticale 634108149621

1. Specificativi tecnici

2Specificativi elettrici

Il634108149621 Cat 3 RJ45 Jack modulareè progettato per fornire prestazioni elettriche stabili per le interfacce Ethernet e di comunicazione.

Tra le caratteristiche elettriche principali figurano:

• 1.5 Capacità di corrente nominale, garantendo una trasmissione affidabile del segnale e della potenza.
• Voltaggio di lavoro di 120 V CA, adatto alle apparecchiature di rete standard.
• Capacità di resistenza dielettrica a 1000 V CA, fornendo una forte protezione isolante.
• Bassa resistenza al contatto (≤ 20 mΩ)per mantenere l'integrità del segnale.
• Alta resistenza di isolamento (≥ 500 MΩ)per un migliore isolamento elettrico.

3. Proprietà del materiale

634108149621 Scheda dati

Vantaggi di progettazione

1. Ottimizzato per l'assemblaggio automatico SMT

Ilimballaggi a nastroPermette l'assemblaggio ad alta velocità, migliorando l'efficienza di produzione nella produzione di grandi volumi di elettronica.

2. Ritenzione PCB affidabile

L'integrazionetessera di saldaturaMigliora la stabilità meccanica, garantendo un attacco sicuro al PCB durante il funzionamento e l'inserimento ripetuto del cavo.

3Piattaforma flessibile della serie WR-MJ

IlFamiglia di jack modulari WR-MJoffre molteplici opzioni di configurazione tra cui:

• Versioni blindate o non blindate
• Sorgenti EMI integrate
• Indicatori LED facoltativi
• Orientazione di montaggio verticale o orizzontale

Questa flessibilità consente agli ingegneri di adattare il connettore a una vasta gamma di progetti di dispositivi di rete.

Caratteristiche principali del connettore 634108149621 RJ45

1. 8P8C jack modulare RJ45
2. Progettazione per il montaggio verticale della superficie (SMT)
3. Configurazione a porta singola (1×1)
4. Scheda di saldatura per una migliore ritenzione dei PCB
5. Cassa in plastica senza schermatura
6. Imballaggi a nastro e bobina per il pick-and-place automatico
7. Isolatore UL94-V0 compatibile con il riflusso
8. Certificato UL e cULus
9. Progettato per applicazioni Ethernet di categoria 3ns

- Sì.

Domande frequenti su 634108149621 Cat 3 RJ45 Jack modulare

Q1: Che tipo di connettore RJ45 è 634108149621?

A: Il634108149621è uncon una presa modulare SMT RJ45 verticale a singola porta con configurazione 8P8C, progettati per sistemi Ethernet di categoria 3 e applicazioni di rete compatibili.

D2: Questo jack RJ45 è blindato?

R: No.634108149621 utilizza un alloggiamento di plastica non blindato, che è adatto a molte applicazioni Ethernet standard in cui non è richiesto uno schermo EMI aggiuntivo.

D3: Quale metodo di montaggio viene utilizzato per questo connettore?

A: Il connettore utilizzatecnologia di montaggio in superficie (SMT)e viene fornito inimballaggi a nastro, che consente l'assemblaggio automatico di pick-and-place nella produzione di PCB a grande volume.
