Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,RoHS,REACH,ISO
Numero di modello: B78476A8247A003
Termini di trasporto & di pagamento
Quantità di ordine minimo: 500 PZ
Prezzo: $0.2-$0.37
Imballaggi particolari: T&R, 500 pz./bobina
Tempi di consegna: Navi entro 3 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 4600K.PCS/Mese
Tipo di trasformatore: |
Base-t di lan 10/100 |
Numero di parte: |
B78476A8247A003 |
Numero di porte: |
Porta singola |
Induttanza: |
350µH |
Tensione di isolamento: |
1500 VAC |
Tipo di montaggio: |
Montaggio superficiale |
Tipo di trasformatore: |
Base-t di lan 10/100 |
Numero di parte: |
B78476A8247A003 |
Numero di porte: |
Porta singola |
Induttanza: |
350µH |
Tensione di isolamento: |
1500 VAC |
Tipo di montaggio: |
Montaggio superficiale |

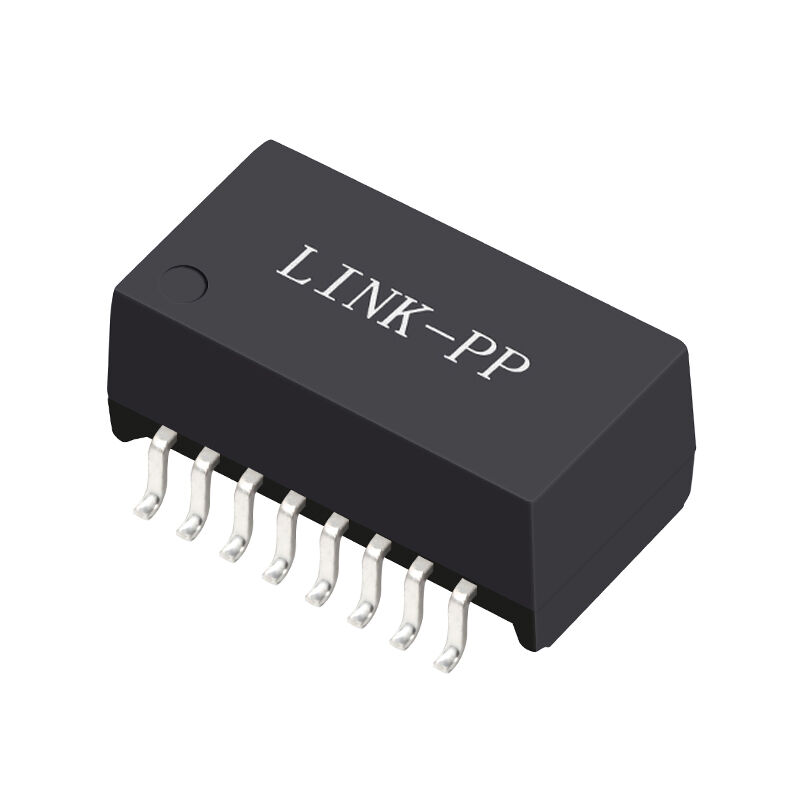

Modulo magnetico LAN B78476A8247A003 per Ethernet 10/100Base-T. Trasformatore SMD a porta singola con induttanza di 350µH, bassa perdita di inserzione, isolamento di 1500VAC e intervallo operativo da −40°C a +85°C.
| Parametro | Specifiche |
|---|---|
| Codice articolo | B78476A8247A003 |
| Tipo di prodotto | Modulo magnetico LAN |
| Standard Ethernet | 10/100Base-T |
| Numero di porte | Porta singola |
| Tipo di package | Montaggio superficiale (SMD) |
| Materiale del nucleo | Toroidale in ferrite |
| Tensione di isolamento | 1500 VAC |
| Temperatura operativa | −40 °C a +85 °C |
| Peso | Circa 0,8 g |
| Conformità | IEEE 802.3, RoHS |
| Parametro | Condizione di test | Specifiche |
|---|---|---|
| Rapporto spire (Primario : Secondario) | — | 1CT : 1CT ±3% |
| Induttanza (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 µH |
| Test di tensione | 50 Hz, 1 min | 1500 V AC |
| Perdita di inserzione | 0,1 – 100 MHz | ≤ −1,0 dB |
| Perdita di ritorno | 1 – 30 MHz | ≥ 18 dB |
| Perdita di ritorno | 40 MHz | ≥ 16 dB |
| Perdita di ritorno | 50 MHz | ≥ 14 dB |
| Perdita di ritorno | 60 – 80 MHz | ≥ 12 dB |
| Diafonia | 30 MHz | ≥ −43 dB |
| Diafonia | 60 MHz | ≥ −37 dB |
| Diafonia | 100 MHz | ≥ −33 dB |
| Reiezione differenziale-comune (DCMR) | 30 MHz | ≥ −43 dB |
| Reiezione differenziale-comune (DCMR) | 60 MHz | ≥ −37 dB |
| Reiezione differenziale-comune (DCMR) | 100 MHz | ≥ −33 dB |
| Parametro | Specifiche |
|---|---|
| Temperatura operativa | −40 °C a +85 °C |
| Temperatura di stoccaggio | −40 °C a +85 °C |
| Standard di saldatura | IPC / JEDEC J-STD-020D |
| RoHS | Compatibile |
Il modulo magnetico LAN B78476A8247A003 è un trasformatore Ethernet 10/100Base-T a porta singola progettato per applicazioni di interfaccia LAN che richiedono un isolamento del segnale affidabile e una soppressione delle EMI.
Questo modulo trasformatore LAN a montaggio superficiale integra magnetici ad alte prestazioni ottimizzati per interfacce PHY Ethernet. Con un'induttanza minima di 350 µH, bassa perdita di inserzione e un'eccellente soppressione della diafonia, il modulo garantisce una trasmissione dati stabile nelle reti Fast Ethernet.
Progettato per apparecchiature industriali e di rete, il B78476A8247A003 supporta un ampio intervallo di temperatura operativa da −40 °C a +85 °C, rendendolo adatto ad ambienti difficili come sistemi di automazione industriale, infrastrutture di rete e dispositivi di comunicazione embedded.
Un modulo magnetico LAN fornisce isolamento elettrico, adattamento di impedenza e soppressione del rumore tra il PHY Ethernet e il cavo di rete per garantire una comunicazione Ethernet affidabile.
Il modulo è progettato per applicazioni Ethernet 10Base-T e 100Base-TX conformi allo standard IEEE 802.3.
Il dispositivo fornisce un isolamento di 1500 VAC, garantendo sicurezza elettrica e integrità del segnale nelle reti Ethernet.
Il B78476A8247A003 supporta un ampio intervallo di temperatura operativa industriale da −40 °C a +85 °C.
