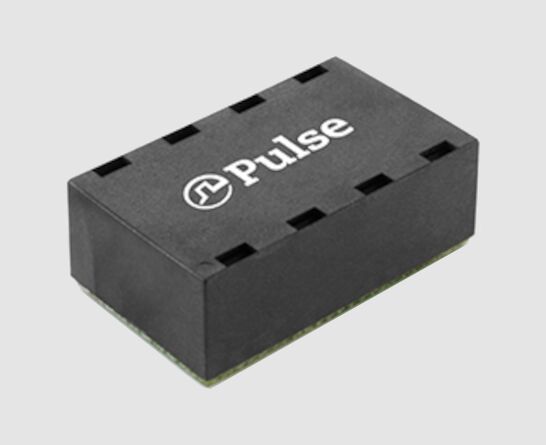

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

Pulse L'HX5401NL è un trasformatore LAN PoE quad-port progettato per applicazioni Ethernet 1000BASE-T che richiedono un accoppiamento del segnale stabile, un elevato isolamento e un'integrazione compatta sulla scheda. Con un Rapporto spire 1CT:1CT, tensione di isolamento di 1500 VAC e supporto PoE 4P fino a 30W, l'HX5401NL è costruito per ingegneri che progettano apparecchiature di rete Gigabit affidabili, dispositivi abilitati PoE e interfacce Ethernet ad alta densità.

Per gli acquirenti che cercano il datasheet, lo schema di riferimento, i dettagli del package o le specifiche elettriche dell'HX5401NL, questa pagina fornisce un riepilogo ingegneristico chiaro per aiutarti a valutare rapidamente la compatibilità e l'idoneità al progetto.

Caratteristiche principali dell'HX5401NL Magnetici LAN PoE 4P da 30W

• Progettato per Ethernet 1000BASE-T
• Architettura magnetica quad-port
• Rapporto spire 1CT:1CT
• tensione di isolamento di 1500 VAC
• Supporto PoE 4P fino a un massimo di 30W
• Stile di montaggio BGA bump grid array
• Conforme a RoHS-6
• Intervallo di temperatura operativa: da -40°C a +85°C

L'HX5401NL è adatto per hardware di rete compatto dove l'integrità del segnale, l'affidabilità termica e la compatibilità PoE sono importanti.

Specifiche HX5401NL

Datasheet HX5401NL

Schema datasheet Pulse HX5401NL

Layout PCB datasheet Pulse HX5401NL

Panoramica delle prestazioni elettriche HX5401NL

L'HX5401NL è progettato per prestazioni Gigabit Ethernet con le caratteristiche elettriche richieste dalle moderne interfacce LAN. Secondo i parametri forniti, il componente offre:

• Perdita di inserzione: 1,5 dB max da 1–100 MHz
• Perdita di riflessione: ottimizzata tra 1–100 MHz
• Rapporto di reiezione di modo comune (CMMR): forte soppressione nelle gamme di frequenza chiave
• Diafonia: controllata per l'integrità del segnale multicanale
• Gestione della potenza PoE: PoE 4P fino a un massimo di 30W

Questi valori sono importanti perché i trasformatori LAN PoE devono fare più che trasmettere dati. Devono mantenere la qualità del segnale gestendo l'erogazione di potenza e le prestazioni EMI in un'interfaccia Ethernet compatta.

Parametri elettrici dettagliati

1. Perdita di inserzione

1–100 MHz: 1,5 dB max

La bassa perdita di inserzione aiuta a preservare la qualità del segnale nei progetti 1000BASE-T. Questo è particolarmente importante nei sistemi Ethernet dove il margine è limitato e la stabilità del collegamento dipende da una trasmissione pulita attraverso lo stadio magnetico.

2. Perdita di riflessione

• 1–30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60–80 MHz: -11 dB min
• 100 MHz: -10 dB min

La perdita di riflessione indica quanto bene il trasformatore mantiene l'adattamento di impedenza attraverso la banda operativa. Una migliore perdita di riflessione supporta l'affidabilità del collegamento e riduce le riflessioni che possono degradare le prestazioni Ethernet.

3. CMMR

• 30–60 MHz: -32 dB min
• 80–100 MHz: -25 dB min
• 125 MHz: -19 dB min

​

La reiezione di modo comune è fondamentale nei magnetici Ethernet perché aiuta a sopprimere il rumore che può influire sull'integrità del segnale, specialmente in ambienti di rete industriali rumorosi o ad alta densità.

4. Diafonia

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

​

Una bassa diafonia è importante nei progetti quad-port perché più canali sono posizionati vicini sulla PCB. L'HX5401NL è destinato a progetti che richiedono prestazioni stabili su tutte le porte.

Perché lo stile di montaggio BGA è importante

L'HX5401NL utilizza uno stile di montaggio BGA bump grid array, che è prezioso per layout PCB compatti e processi di assemblaggio automatizzati. Per gli ingegneri, questo significa:

• Integrazione efficiente sulla scheda
• Buona adattabilità per progetti ad alta densità
• Adatto per la moderna produzione SMT
• Ingombro compatto per apparecchiature di rete

Questo approccio di packaging è spesso preferito dove lo spazio di layout è limitato e il prodotto deve mantenere prestazioni elettriche affidabili.

Cosa dovrebbero verificare i team di progettazione prima di scegliere l'HX5401NL

Prima di finalizzare l'HX5401NL nella vostra distinta base, confermate quanto segue:

• La vostra applicazione è 1000BASE-T, non solo 10/100
• La vostra PCB supporta lo stile di montaggio BGA
• La vostra esigenza PoE rientra nei 30W max
• Il fornitore del PHY supporta caratteristiche magnetiche compatibili
• L'intervallo termico di da -40°C a +85°C è sufficiente
• La perdita di riflessione, la perdita di inserzione e la diafonia rientrano nel margine del vostro sistema

Questi controlli aiutano a ridurre il rischio di riprogettazione e a migliorare il successo al primo tentativo nello sviluppo di hardware Ethernet.

Domande frequenti sull'HX5401NL Magnetici PoE 1000BASE-T

L'HX5401NL è una scelta eccellente per progetti di trasformatori LAN PoE 1000BASE-T che richiedono integrazione quad-port, isolamento 1500 VAC, rapporto spire 1CT:1CT e supporto PoE 4P fino a 30W max. Le sue prestazioni elettriche e il package BGA lo rendono ben adatto per hardware Ethernet compatto e ad alta affidabilità dove l'integrità del segnale e l'erogazione di potenza devono lavorare insieme.

Per gli ingegneri che confrontano le opzioni di magnetici LAN PoE, l'HX5401NL è meglio valutato rispetto ai requisiti del vostro PHY, all'ingombro della PCB e all'obiettivo di potenza PoE per garantire un'implementazione di progetto pulita e affidabile.

1. Cos'è il Pulse HX5401NL?

Il Pulse HX5401NL è un trasformatore LAN PoE quad-port progettato per applicazioni Ethernet 1000BASE-T. Fornisce isolamento del segnale, adattamento di impedenza e supporto PoE in un package SMT BGA.

2. Quale velocità dati supporta l'HX5401NL?

L'HX5401NL supporta Ethernet 1000BASE-T. È destinato a progetti di rete Gigabit che richiedono magnetici LAN ad alte prestazioni.

3. Qual è il rapporto spire dell'HX5401NL?

Il rapporto spire dell'HX5401NL è 1CT:1CT, che è una configurazione standard per applicazioni di trasformatori Ethernet.

4. Qual è la tensione di isolamento dell'HX5401NL?

L'HX5401NL fornisce una tensione di isolamento di 1500 VAC, contribuendo a proteggere l'interfaccia Ethernet dallo stress elettrico e dalle differenze di potenziale di terra.

5. L'HX5401NL supporta il PoE?

Sì. L'HX5401NL supporta PoE 4P fino a un massimo di 30W, rendendolo adatto per dispositivi di rete abilitati PoE.

6. Qual è lo stile di montaggio dell'HX5401NL?

L'HX5401NL utilizza uno stile di montaggio BGA bump grid array, che supporta l'integrazione SMT compatta.

7. Qual è l'intervallo di temperatura dell'HX5401NL?

L'intervallo di temperatura operativa è da -40°C a +85°C, il che lo rende adatto per ambienti industriali e di rete.
