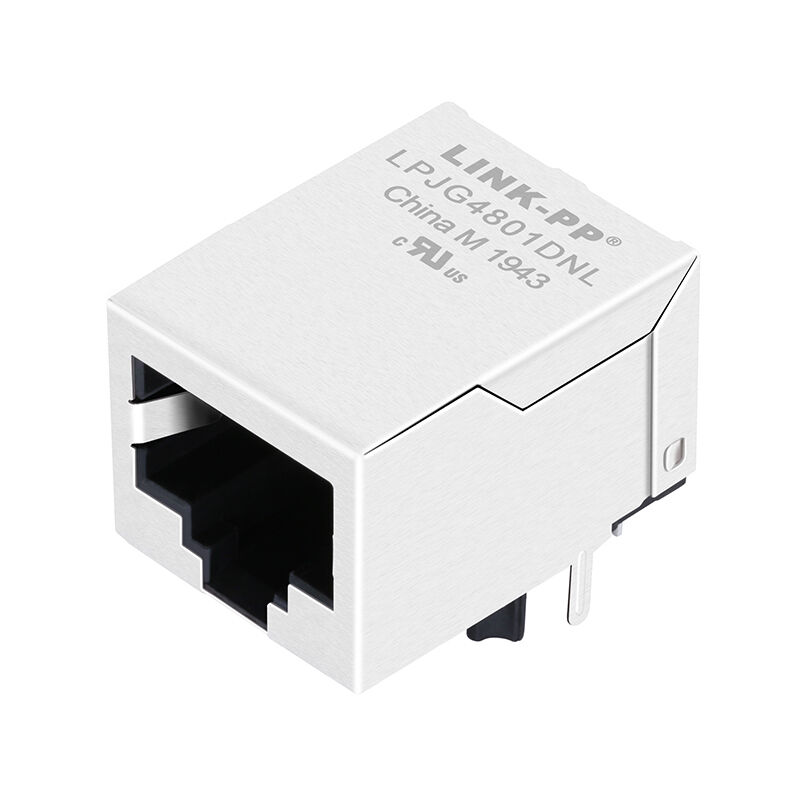

LPJG4801DNL 1000Base-T connettore magnetico RJ45 senza LED

L' connettore RJ45 LPJG4801DNL 1000Base-T con magnetica integrata è un RJ45 MagJack ad alte prestazioni progettato per applicazioni Gigabit Ethernet. Progettato per un'integrità del segnale stabile, un'integrazione compatta del PCB e affidabilità industriale, questo connettore integra la magnetica direttamente nella porta RJ45, eliminando la necessità di trasformatori esterni.

È ampiamente utilizzato in:

• Apparecchiature di rete SOHO (modem ADSL)
• LAN su scheda madre (LOM)
• Switch e hub Ethernet

Se stai progettando porte Gigabit Ethernet senza requisiti LED e molla EMI, LPJG4801DNL è una soluzione conveniente e affidabile.

LPJG4801DNL RJ45 MagJack 1x1 Principali Specifiche

• Codice prodotto: LPJG4801DNL
• Tipo di prodotto: Connettore RJ45 con magnetica integrata (RJ45 MagJack)
• Velocità dati: 1000Base-T (Gigabit Ethernet)
• Configurazione porta: 1×1
• Tipo di montaggio: Through Hole (THT)
• Saldatura: Compatibile con saldatura a onda
• Tipo di fermo: Inferiore
• Supporto PoE: Non-PoE
• LED: Non inclusa
• Molla EMI: Non inclusa
• Temperatura operativa: -40°C a +85°C

Specifiche elettriche

Questi parametri garantiscono prestazioni Gigabit Ethernet affidabili in ambienti di rete ad alta velocità.

Connettore RJ45 magnetico LPJG4801DNL - Progettazione meccanica e layout PCB

Dimensioni connettore RJ45

• Design compatto a porta 1×1
• Ottimizzato per layout PCB ad alta densità

Layout PCB consigliato

• Footprint THT standard
• Compatibile con saldatura a onda (250°C / 5s)
• Progettato per assemblaggio automatizzato

Materiali e qualità costruttiva

L'LPJG4801DNL è costruito utilizzando materiali di grado industriale:

• Alloggiamento: PBT + 30% Fibra di vetro (UL94V-0)
• Contatti: Bronzo fosforoso
• Pin: Ottone
• Schermatura: Acciaio inossidabile SUS 304
• Placcatura in oro: ≥6 micro-pollici

Ciò garantisce durata, resistenza alla corrosione e stabilità elettrica a lungo termine.

Perché scegliere un RJ45 MagJack con magnetica integrata?

1. Design PCB semplificato

I progetti Ethernet tradizionali richiedono trasformatori esterni. L' LPJG4801DNL integra la magnetica, riducendo:

• Numero di componenti
• Ingombro sul PCB
• Complessità del design

2. Migliore integrità del segnale

Con magnetica integrata, il connettore garantisce:

• Migliore adattamento di impedenza
• Riduzione EMI
• Trasmissione Gigabit stabile

3. Ottimizzazione dei costi

• Meno componenti esterni
• Costo di assemblaggio inferiore
• Ciclo di produzione più rapido

Come selezionare l'RJ45 MagJack corretto

Quando si sceglie un connettore RJ45 1000Base-T con magnetica integrata, considerare:

1. Requisito di velocità dati: 10/100 vs 1000Base-T
2. Requisito LED: LPJG4801DNL: Nessun LED (design a risparmio energetico)
3. Protezione EMI: Senza molla EMI → adatto per design schermati
4. Supporto PoE: Questo modello è non-PoE
5. Intervallo di temperatura: Industriale: -40°C a +85°C

FAQ sull'RJ45 MagJack LPJG4801DNL

1. Cos'è un connettore RJ45 con magnetica integrata?

È un connettore che combina interfaccia RJ45 + trasformatore + circuiti di filtraggio in un unico modulo.

2. L'LPJG4801DNL supporta il PoE?

No, questo modello è progettato per applicazioni non-PoE.

3. Può essere utilizzato in Gigabit Ethernet?

Sì, supporta pienamente le reti 1000Base-T conformi a IEEE 802.3.

4. Perché scegliere un connettore RJ45 senza LED?

• Costo inferiore
• Consumo energetico ridotto
• Adatto per sistemi interni o integrati

Conclusione: l'LPJG4801DNL è l'RJ45 MagJack giusto per te?

L' RJ45 MagJack LPJG4801DNL 1000Base-T è un'ottima scelta se hai bisogno di:

• ✔ Prestazioni Gigabit Ethernet affidabili
• ✔ Magnetica integrata per un design semplificato
• ✔ Supporto per temperature industriali
• ✔ Soluzione conveniente senza LED e molla EMI

Per ingegneri e acquirenti che cercano un connettore RJ45 stabile, compatto e pronto per la produzione, l'LPJG4801DNL offre un valore elevato.
