Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: XRJD-S-21-8-8-5
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $2.2-$8
Imballaggi particolari: Vassoio
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 180K/Mese
Numero di parte: |
LPJE106-3AWNL |
Tipo di prodotto: |
Jack PCB a doppio piano |
Numero di porte: |
2x1 |
Fermo: |
Su e giù |
Numero di posizioni/contatti: |
8p8c |
Tipo di montaggio: |
Tht |
Opzione LED: |
Con |
Tab EMl: |
Con |
Scudo di metallo: |
Schermato |
Orientamento: |
Ad angolo retto (entrata laterale) |
Numero di parte: |
LPJE106-3AWNL |
Tipo di prodotto: |
Jack PCB a doppio piano |
Numero di porte: |
2x1 |
Fermo: |
Su e giù |
Numero di posizioni/contatti: |
8p8c |
Tipo di montaggio: |
Tht |
Opzione LED: |
Con |
Tab EMl: |
Con |
Scudo di metallo: |
Schermato |
Orientamento: |
Ad angolo retto (entrata laterale) |

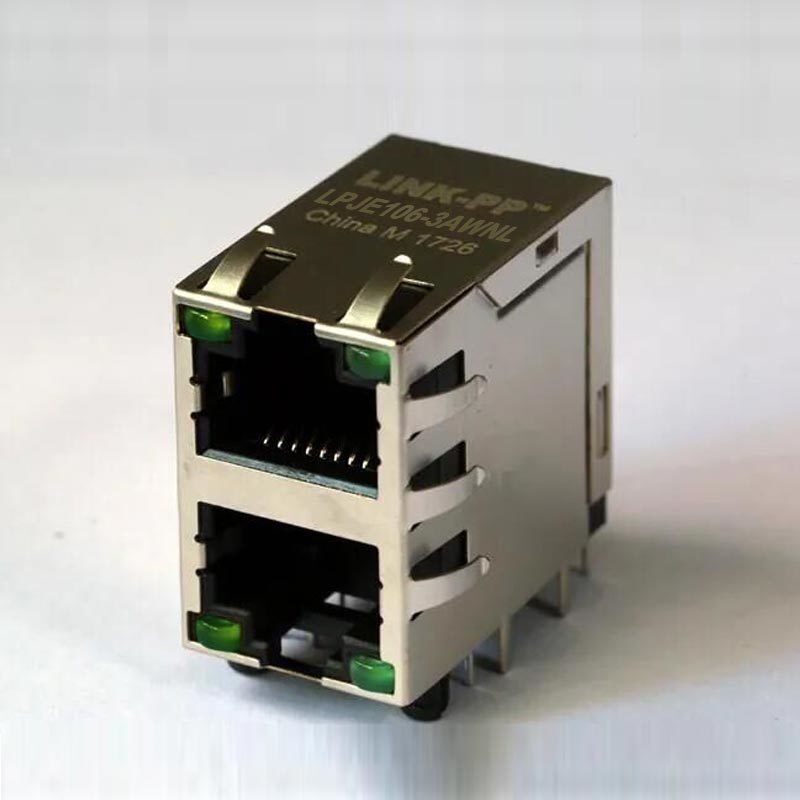

LPJE106-3AWNL doppio ponte di gang PCB jack con design blindato 2x1, contatti 8P8C, LED verdi, dito EMI e placcatura in oro da 6 u. Ideale per applicazioni Ethernet ad alta densità.
IlLPJE106-3AWNL DOUBLE DECK GANG PCB JACKè uncon presa modulare 2x1 a schieraprogettato per applicazioni di connettività Ethernet e hardware di rete compatto ad alta densità.8P8C contatti,LED verde/verde,Sostituzione del dito EMI, e6 u" di placcatura in oro, questa parte è progettata per una connessione di segnale stabile, durabilità meccanica e prestazioni affidabili a lungo termine.
Sia che si stiano progettando switch, router, dispositivi di comunicazione industriale o altre apparecchiature di rete, laLPJE106-3AWNLoffre una soluzione pratica per la presa PCB con elevate prestazioni elettriche e una robusta struttura blindata.
Il pilastroDisposizione di 2x1 portiaiuta a risparmiare spazio sulla scheda, supportando allo stesso tempo un posizionamento denso dei connettori, rendendolo adatto per le progettazioni di PCB con spazio limitato.
| Parametro | Specificità |
|---|---|
| Valore nominale della tensione | 125 V CA |
| Classificazione attuale | 1.5A |
| Resistenza al contatto | 30 mΩ massimo |
| Resistenza all'isolamento | 500 MΩ min @ 500V DC |
| Forza dielettrica | 1000 V CA, 50 Hz o 60 Hz, 1 minuto |
| Parametro | Specificità |
|---|---|
| Inserire materiale | PBT UL94V-0 |
| Materiale di contatto | ¥0.46mm C51000 (QSn4-0.3) bronzo fosforo, placcato d'oro sul nichel |
| Contatto Finito | Flash d'oro |
| Materiale dello scudo | 0.20mm H65Y ottone, placcato al nichel |
| Forza di accoppiamento/desparizione | 2.2 kg.f massimo |
| Forza di ritenzione | 30,0 kg.f min tra la presa e la spina |
| Vita operativa | 750 cicli min |
L' uso diPBT UL94V-0materiale e unscudo in ottone nichellatoMigliora la sicurezza e la durata, mentre i contatti dorati supportano un contatto elettrico costante durante l'uso ripetuto.
| Parametro | Specificità |
|---|---|
| Temperatura di conservazione | -40°C a +85°C |
| Temperatura di funzionamento | -40°C a +85°C |
| Temperatura della punta della saldatura | 250°C per 5 secondi |
| Certificazione UL | Numero di fascicolo E484635 |
Se siete alla ricerca di unLPJE106-3AWNL doppio ponte gang PCB jack, questo schermo2x1 jack per PCB impilatooffre una combinazione affidabile diConnettività 8P8C,LED verde/verde,Protezione per le dita da EMI, e6 u" di placcatura in oroÈ una scelta pratica per i progetti Ethernet ad alta densità che richiedono durabilità, schermatura e prestazioni elettriche stabili.
IlLPJE106-3AWNLè unJack per PCB a doppio pontecon undisegno 2x1 blindato, destinato alle applicazioni di PCB di rete e Ethernet.
2x1si riferisce a una configurazione di porta impilata con due posizioni di connettore disposte in un layout compatto, contribuendo a risparmiare spazio sul PCB.
Sì.LPJE106-3AWNLè unpresa PCB blindatae comprende anche unFingere EMI.
Esso utilizza un8P8C Disposizione di contatto, che è comunemente associato ai connettori modulari Ethernet.
La funzione dei contatti6 u" di placcatura in oroper una migliore conducibilità e affidabilità dei contatti.
