Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJG4926-7HENL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: negoziabile
Imballaggi particolari: 50pcs/tray, 1200pcs/carton
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 4600K.PCS/Mese
Numero di parte: |
LPJG4926-7HENL |
Tipo di connettore: |
Connettore POE+ RJ45 |
Schermatura: |
Schermato |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
PoE+ |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
LPJG4926-7HENL |
Tipo di connettore: |
Connettore POE+ RJ45 |
Schermatura: |
Schermato |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
PoE+ |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
1×1 1000Base-T RJ45 MagJack con magnetismo integrato, supporto PoE + (802.3at), LED di collegamento / attività e schermatura EMI completa.

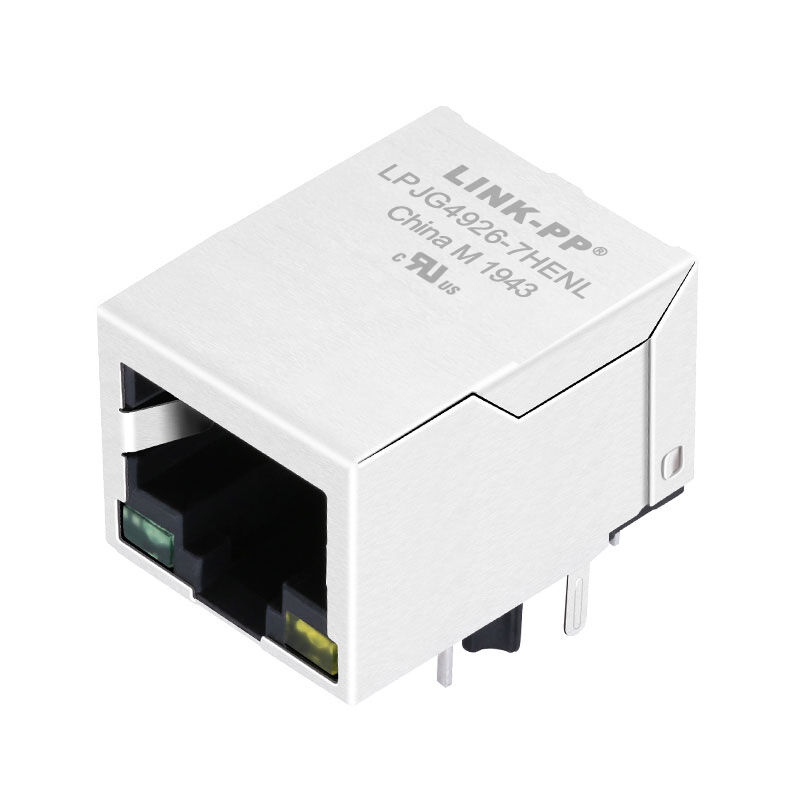

Il LINK-PPLPJG4926-7HENLè un robusto Magjack RJ45 a singola porta (1×1) (10P8C) che integra il trasformatore magnetico all'interno del connettore.Costruito secondo specifiche industriali, è certificato UL e conforme alla normativa RoHS/REACH e funziona a temperature comprese tra 40°C e +85°C. Con LED verde/giallo integrati e schermatura metallica completa,questo MagJack fornisce dati e potenza stabili ad alta velocità (fino a 57 V), 720 mA per porta) su un singolo cavo, rendendolo ideale per switch, router, PC industriali, contatori intelligenti e altre applicazioni di rete o PoE.
La magneticità integrata LPJG4926-7HENL (trasformatori e soffocatori) migliora l'integrità del segnale e sopprime le interferenze elettromagnetiche (EMI).Incorporare i magneti all'interno del jack elimina la necessità di componenti separatiQuesta progettazione produce basse perdite di inserimento e un elevato rifiuto di modalità comune, garantendo segnali Gigabit Ethernet chiari anche in ambienti rumorosi.
| Caratteristica | Specificità |
|---|---|
| Numero della parte | LPJG4926-7HENL (LINK-PP) |
| Portos | 1 × 1 (singolo) RJ45, 10P8C |
| Tasso di dati | 1000Base-T (10/100/1000 Mbps) |
| Magnetismo integrato | Sì (trasformatore Ethernet con rapporto di rotazione 1CT:1CT) |
| Sostegno PoE | PoE+ (IEEE 802.3at) ️ fino a 57 V @ 720 mA per porta |
| Indicatori LED | Sinistra: Verde (link), destra: Giallo (attività) |
| Protezione | Collegamento completamente blindato (senza schede EMI esterne) |
| Montaggio | Orientamento del foro attraverso (THT) e del blocco del PCB |
| Direzione di chiusura | verso il basso (orientamento rettangolare) |
| Materiale per le abitazioni | PBT termoplastico + 30%GF, UL94V-0 |
| Materiale di contatto | Fosforo bronzo, zona di accoppiamento dorata |
| Temperatura di funzionamento | ¥40 °C a +85 °C (intervallo industriale) |
| Conformità/certificazioni | IEEE 802.3at, UL (file E484635), RoHS, REACH, ISO |
| Articolo | Specificità |
|---|---|
| Rapporto di rotazione | Pri:Sec = 1CT:1CT ± 5% |
| OCL | 350 uH min @ 100KHz/0,1V, bias di 8mA DC |
| OCL | 120 uH min @ 100KHz/0,1V, bias di 18mA DC |
| Perdita di inserimento | -1,0 dB max @ 1 ‰ 100MHz |
| Perdita di inserimento | -1,2 dB max @ 100 ∼ 125 MHz |
| Risultato di perdita | -16 dB min @ 1 ¢40MHz |
| Risultato di perdita | -12 dB min @ 4060MHz |
| Risultato di perdita | -10 dB min @ 60 ¢ 80MHz |
| Risultato di perdita | -8 dB min @ 80 ‰ 100 MHz |
| Parla in croce | -30 dB min @ 1 ‰ 100MHz |
| Rifiuto di modalità comune-comune | -30 dB min @ 1 ‰ 100MHz |
| Classificazione di corrente continua / tensione sui pin PSE | 720mA max @ 57VDC continuo |
| Isolamento PHY lato a lato | 1500 Vrms |
| Temperatura di funzionamento | -40°C a +85°C |
Combinando velocità Gigabit, potenza PoE + e magnetismo in un modulo, l'LPJG4926HENL fornisce una soluzione RJ45 chiavi in mano che migliora la qualità del segnale e semplifica i progetti Ethernet.La sua costruzione di livello industriale con LED e supporto ad alta temperatura offre prestazioni affidabili per applicazioni di rete ad alta velocità e power-over-Ethernet.
L'LPJG4926-7HENL è costruito con materiali durevoli e dettagli di produzione che supportano un uso affidabile nell'hardware Ethernet:
IlLPJG4926-7HENL connettore RJ45 con magnetismo integratoè una scelta affidabile per ingegneri e produttori che hanno bisogno di un dispositivo compatto, protetto e ad alte prestazioni1000Base-T PoE + MagJack. Con forti prestazioni elettriche, una costruzione durevole e un ampio supporto applicativo, è adatto ai moderni progetti di prodotti Ethernet.
Un connettore RJ45 con magnetismo integrato combina il jack Ethernet e i componenti magnetici in una sola parte.e migliorare l'efficienza di montaggio.
Sì, l'LPJ4013EDNL è progettato perPoE+e supportiIEEE 802.3atrequisiti.
Viene utilizzato nelle apparecchiature Ethernet 1000Base-T che richiedono un connettore RJ45 con magnetismo integrato, specialmente nelle applicazioni PoE +.
Sì, l'LPJ4013EDNL è un1000Base-Tconnettore RJ45 con magnetismo integrato.
Sì, è unprotettoProgettazione MagJack RJ45.
Si utilizzaperforazione (THT)Montaggio e supportisaldatore a ondeassemblaggio.
