Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LPJG4933-7HENL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 pezzi
Prezzo: $0.6-$1.3
Imballaggi particolari: Nastri e bobine (1 cartone = 1200 pezzi)
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT,NET30/60/90 giorni,Western Union
Capacità di alimentazione: 5000K.PZ/mese
Numero di parte: |
LPJG4933-7HENL |
Posizione/Contatti: |
10P8C |
Colore LED: |
Verde/giallo |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
LPJG4933-7HENL |
Posizione/Contatti: |
10P8C |
Colore LED: |
Verde/giallo |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

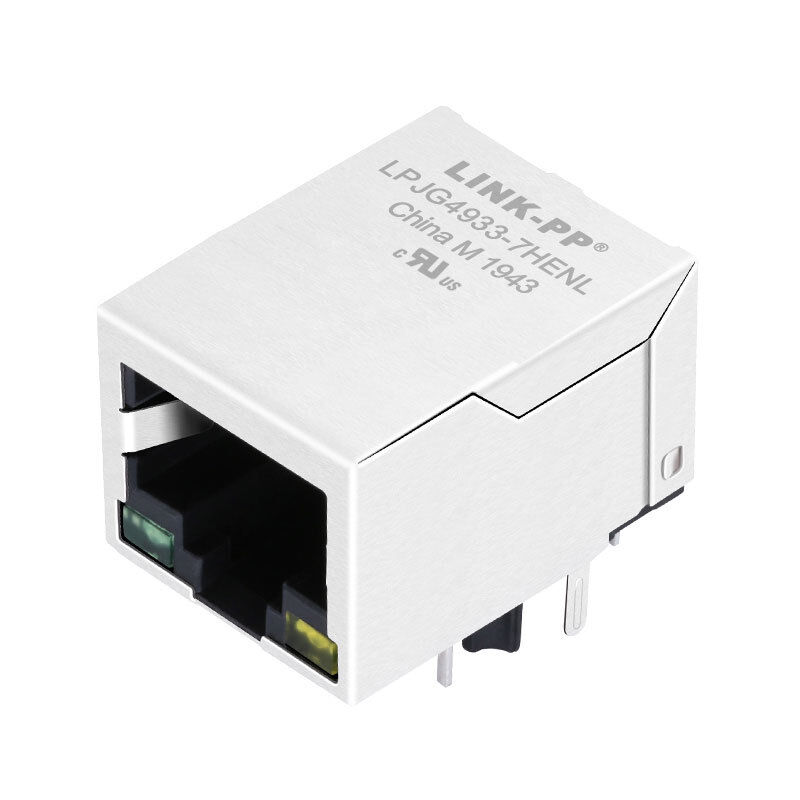

Il LINK-PP LPJG4933-7HENL è un connettore RJ45 con magnetica integrata 1000 Base-T progettato come un RJ45 MagJack 1x1 per la connettività Gigabit Ethernet. È dotato di un layout tab-down, ad angolo retto, a ingresso laterale, montaggio through-hole, e indicazione LED verde/giallo, pur essendo specificato senza clip EMI. Questo lo rende una scelta pratica per progetti Ethernet compatti che necessitano di magnetica integrata, chiara indicazione di link/attività e un assemblaggio stabile a livello di scheda.
Progettato per Ethernet 10/100/1000 Base-T, l'LPJG4933-7HENL è costruito per soddisfare i requisiti IEEE 802.3 e supporta temperature operative da -40°C a +85°C, rendendolo adatto ad ambienti di rete commerciali e industriali esigenti.
| Parametro | Specifica |
|---|---|
| Codice Articolo | LPJG4933-7HENL |
| Marca | LINK-PP |
| Tipo di Connettore | RJ45 MagJack (Magnetica Integrata) |
| Configurazione Porta | 1 × 1 (Porta Singola) |
| Numero di Posizioni / Contatti | 10P8C |
| Velocità Ethernet | 10/100/1000 Base-T |
| Applicazione | Ethernet (Non-PoE) |
| Tipo di Montaggio | Through Hole |
| Orientamento | Angolo Retto 90° (Ingresso Laterale) |
| Tipo di Blocco | Tab Down |
| Schermatura | Schermato (Senza Clip EMI) |
| Indicatore LED | Verde / Giallo |
| Temperatura Operativa | -40°C a +85°C |
| Conformità | IEEE 802.3, RoHS |
| Certificazione UL | E484635 |
| Parametro | Specifica |
|---|---|
| Rapporto di Trasformazione | 1CT:1CT ±5% |
| Induttanza a Circuito Aperto (OCL) | ≥ 350 µH @ 100 kHz, 0.1V, 8mA Bias DC |
| Perdita di Inserzione | ≤ -1.2 dB (1–100 MHz) |
| Perdita di Ritorno | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Diafonia | ≥ -30 dB (1–100 MHz) |
| Reiezione di Modo Comune | ≥ -30 dB (1–100 MHz) |
| Tensione di Isolamento | 1500 Vrms (PHY verso Linea) |
| Parametro | LED Verde | LED Giallo |
|---|---|---|
| Lunghezza d'onda di Picco | 565 nm | 585 nm |
| Tensione di Forward (VF @ 20mA) | 1.8 – 2.6 V | 1.8 – 2.6 V |
| Corrente Inversa (IR @ 5V) | ≤ 10 µA | ≤ 10 µA |
| Parametro | Specifica |
|---|---|
| Lunghezza Pacchetto | 21.25 mm (0.837 in) |
| Larghezza Pacchetto | 15.94 mm (0.628 in) |
| Altezza Pacchetto | 13.30 mm (0.524 in) |
| Montaggio PCB | Through Hole |
| Layout PCB | Disponibile Raccomandazione Vista dall'Alto |
| Direzione di Ingresso | Ingresso Laterale |
| Componente | Materiale |
|---|---|
| Alloggiamento | Termoplastico PBT + 30% Fibra di Vetro (UL94V-0) |
| Contatti | Bronzo Fosforoso (C5210R-EH, 0.35 mm) |
| Pin | Ottone (C2680R-H, 0.35 mm) |
| Schermo | SUS 304 (spessore 0.2 mm) |
| Placcatura Contatti | Oro ≥ 15 µin (area di contatto) |
| Parametro | Specifica |
|---|---|
| Metodo di Saldatura | Saldatura a Onda |
| Temperatura di Picco di Saldatura | 260°C |
| Tempo di Saldatura | 5 secondi |
| Categoria | Dettagli |
|---|---|
| Applicazioni Tipiche | Dispositivi SOHO, Modem ADSL, LAN su Scheda Madre (LOM), Hub, Switch |
| Piattaforma Target | BeagleBone Green Eco (Interfaccia Gigabit Ethernet) |
| Vantaggio di Progettazione | La magnetica integrata riduce il BOM e semplifica il layout del PCB |
Questo MagJack RJ45 è progettato per applicazioni come dispositivi SOHO, modem ADSL, progetti LAN su scheda madre (LOM), hub e switch. Con la sua magnetica integrata e le prestazioni Gigabit, si adatta bene anche a sistemi di rete embedded, schede di sviluppo e altre apparecchiature Ethernet che richiedono un'interfaccia connettore compatta e affidabile.
L'LPJG4933-7HENL è un'ottima scelta per progetti basati su BeagleBone Green Eco che necessitano di un connettore RJ45 Gigabit Ethernet con magnetica integrata. Per piattaforme di sviluppo industriale open-source come il BeagleBone Green Eco, questo connettore supporta il tipo di interfaccia Ethernet stabile attesa nelle applicazioni embedded commerciali e industriali. Questo lo rende un'opzione pratica a livello di scheda quando si progetta attorno al networking Gigabit e all'affidabilità a lungo termine.
