Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJG49883A92NL
Documento: LPJG49883A92NL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10 pezzi
Prezzo: $0.6-$2.2
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT,NET30/60/90 giorni,Western Union
Capacità di alimentazione: 5KK/mese
Numero di parte: |
LPJG49883A92NL |
Tipo di connettore: |
RJ45 (10P8C) |
Tipo di prodotto: |
Connettore RJ45 a più porte |
Numero di porte: |
1x4 |
Fermo: |
Su |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
LPJG49883A92NL |
Tipo di connettore: |
RJ45 (10P8C) |
Tipo di prodotto: |
Connettore RJ45 a più porte |
Numero di porte: |
1x4 |
Fermo: |
Su |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

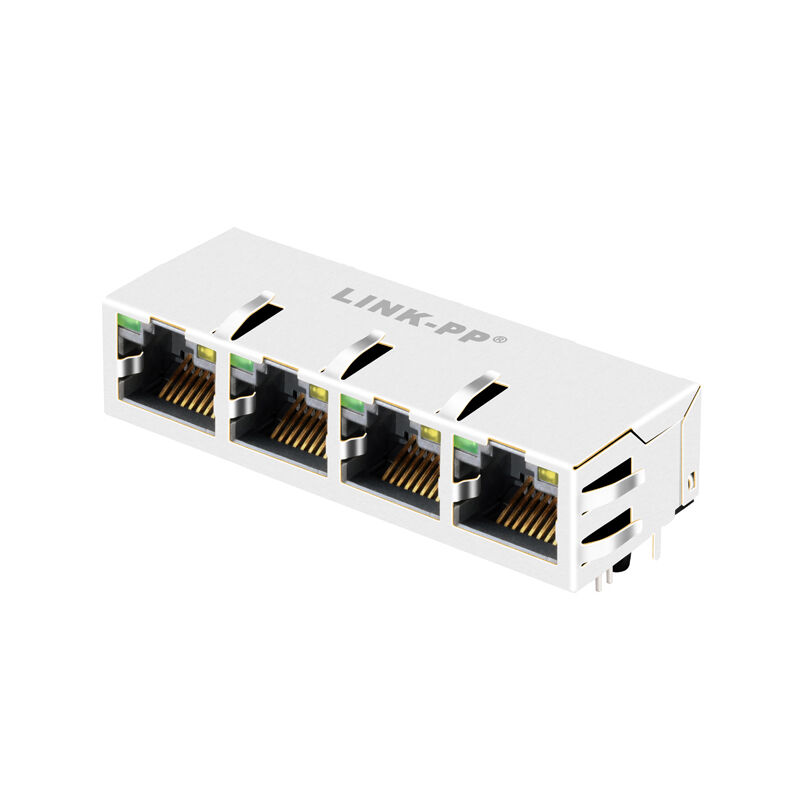

Il LPJG49883A92NL è un Connettore RJ45 multi-porta 1x4 con magnetici integrati progettato per applicazioni Ethernet 1000Base-T. Combina l'interfaccia RJ45, componenti magnetici, schermatura con dita a molla EMI, e indicatori LED in un'unica soluzione compatta, contribuendo a semplificare il layout del PCB, migliorare l'integrità del segnale e supportare una connettività di rete affidabile. Secondo il disegno, questo modello è costruito per applicazioni non-PoE e utilizza una configurazione latch-up con opzioni LED verdi/gialle.
A 25°C, il LPJG49883A92NL è specificato con i seguenti dati di prestazione:
1. Rapporto spire: 1CT:1CT ±5%
2. OCL: 350uH min @100KHz, 0.1V, 8mA bias DC
3. Perdita di inserzione: -1.2 dB max da 1–100MHz
4. Perdita di ritorno:
5. Crosstalk: -30 dB min da 1–100MHz
6. Reiezione di modo comune: -30 dB min da 1–100MHz
7. Isolamento lato PHY verso lato linea: 1500Vrms
8. Intervallo di temperatura operativa: -40°C a +85°C
| Categoria | Specifiche |
|---|---|
| Codice prodotto | LPJG49883A92NL |
| Tipo di prodotto | Connettore RJ45 Multi-Porta con Magnetici Integrati |
| Configurazione porte | 1 × 4 (Quad Port) |
| Tipo di connettore | RJ45 (10P8C) |
| Velocità Ethernet | 1000Base-T (Gigabit Ethernet) |
| Supporto PoE | Non-PoE |
| Orientamento Latch | Latch Up |
| Indicatori LED | Verde / Giallo |
| Schermatura | Schermato con dita a molla EMI |
| Tipo di montaggio | Through-Hole (Montaggio su PCB) |
| Temperatura operativa | -40°C a +85°C |
| Conformità |
IEEE 802.3, RoHS |
| Parametro | Valore |
|---|---|
| Lunghezza | 25.25 mm |
| Larghezza | 59.2 mm |
| Altezza | 13.50 mm |
| Materiale alloggiamento | PBT + 30% Fibra di Vetro (UL94V-0) |
| Materiale contatti | Bronzo fosforoso |
| Materiale schermatura | Acciaio inossidabile (SUS 304) |
| Placcatura contatti |
Oro ≥ 6 µin |
| Colore | Lunghezza d'onda (nm) | Tensione diretta (VF) | Corrente di perdita (IR) |
|---|---|---|---|
| Verde | 565 nm | 1.8 – 2.6 V | ≤ 10 µA |
| Giallo | 585 nm | 1.8 – 2.6 V | ≤ 10 µA |
Il LPJG49883A92NL è una scelta eccellente per:
