Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJG4801GENL
Documento: LPJG4801GENL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: $0.95
Imballaggi particolari: 50pcs/tray, 1200pcs/carton
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 4600K.PCS/Mese
Numero di parte: |
LPJG4801GENL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
LPJG4801GENL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

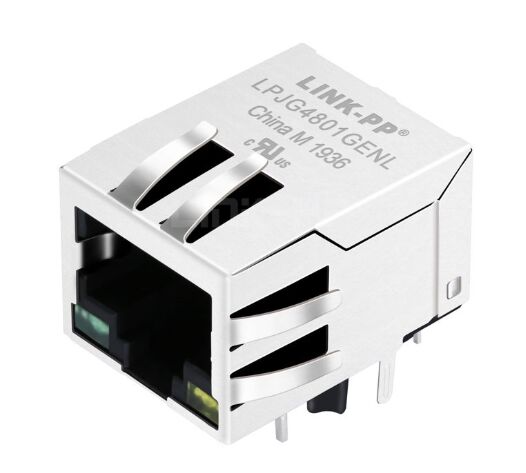

LPJG4801GENL è un connettore RJ45 magnetico a porta singola con LED verde/giallo, latch verso il basso, linguette EMI e supporto 10/100/1000 Base-T per progetti Ethernet non PoE.
| Articolo | Specifica |
|---|---|
| Codice Articolo | LPJG4801GENL |
| Tipo di Connettore | Magjack / Connettore Femmina RJ45 |
| Numero di Porte | Porta 1x1 |
| Velocità | 10/100/1000 Base-T |
| Tipo di Montaggio | Through Hole |
| Orientamento | Angolo Retto 90°, Ingresso Laterale |
| Latch | Down |
| Opzione LED | Verde/Giallo |
| Schermatura | Linguette EMI con Supporto Schermatura |
| Intervallo di Temperatura | -40°C a +85°C |
| Dimensioni Pacchetto | 21.25 mm × 15.93 mm × 13.30 mm (L × W × H) |
| Articolo | Specifica |
|---|---|
| Rapporto di Spire | TX = 1CT:1CT, RX = 1CT:1CT |
| Induttanza | 350 µH min @ 100 kHz, 100 mV, 8 mA bias DC |
| Perdita di Inserzione | 1~100 MHz: -1.0 dB max |
| Perdita di Ritorno | 1~30 MHz: -18 dB min; 30~60 MHz: -16 dB min; 60~80 MHz: -12 dB min; 80~100 MHz: -10 dB min |
| Diafonia | 1~30 MHz: -40 dB min; 30~60 MHz: -35 dB min; 60~100 MHz: -30 dB min |
| Reiezione di Modo Comune | 1~50 MHz: -40 dB min; 50~150 MHz: -30 dB min |
| Tensione di Isolamento | 1500 Vrms |
| Temperatura Operativa | -40°C a +85°C |
Il LPJG4801GENL è specificamente progettato per la trasmissione dati ad alta velocità in vari settori:
Il LPJG4801GENL è un connettore MagJack RJ45 magnetico integrato ad alte prestazioni progettato per applicazioni Gigabit Ethernet. Combinando una schermatura EMI superiore con una durata di grado industriale, questo connettore 10/100/1000 Base-T è la soluzione ideale per interfacce di rete che richiedono un ingombro ridotto senza compromettere l'integrità del segnale.
Con il suo orientamento ad angolo retto di 90° e il montaggio su PCB con ingresso laterale, è ingegnerizzato per una perfetta integrazione in router, PC industriali e apparecchiature di telecomunicazione.
Viene utilizzato come connettore RJ45 magnetico integrato per porte Ethernet 10/100/1000 Base-T in progetti di rete non PoE.
Sì. Il prodotto è elencato con opzioni di LED verde/giallo.
Sì. LINK-PP elenca il tipo di montaggio come through hole.
Supporta -40°C a +85°C.
