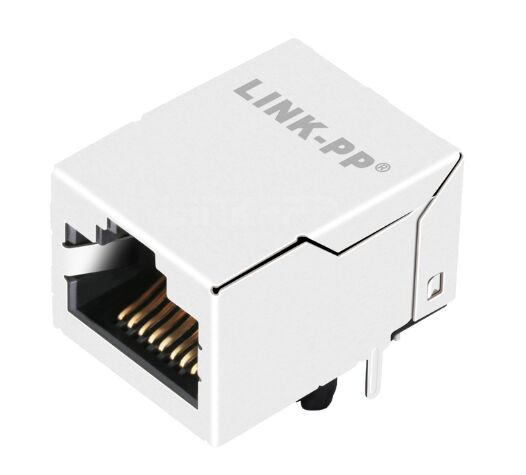

LPJE501DNL 1x1 attraverso foro RJ45 Jack modulare senza magneti


LPJE501DNL è un connettore modulare RJ45 8P8C a porta singola senza magnetici integrati, caratterizzato da un fermo a linguetta verso l'alto, senza LED, ingresso laterale ad angolo retto, montaggio a foro passante e costruzione schermata per applicazioni Ethernet industriali 10/100/1000 Base-T.


Connettore Modulare RJ45 8P8C LPJE501DNLCaratteristiche

1. Interfaccia Ethernet Standard 8P8C a Porta Singola

LPJE501DNL utilizza l'architettura universale RJ45 a 8 posizioni e 8 contatti, compatibile con i principali sistemi di cablaggio Ethernet per la trasmissione di rete 10/100/1000 Base-T.

2. Montaggio a Foro Passante su PCB per Resistenza Industriale

Rispetto ai fragili connettori SMT, i pin di saldatura a foro passante offrono una maggiore resistenza alla forza di inserzione e una migliore affidabilità di saldatura a lungo termine sotto vibrazione.

3. Corpo del Connettore Schermato per Controllo EMI

Lo scudo in ottone con placcatura in stagno aiuta a ridurre le interferenze elettromagnetiche, specialmente in:

• schede di controllo industriale,
• terminali di comunicazione,
• apparecchiature di commutazione,
• installazioni elettricamente rumorose.

4. Compatibilità con Progettazione di Magnetici Esterni

Poiché nessun trasformatore è integrato nel corpo del connettore, gli ingegneri possono ottimizzare:

• posizionamento del trasformatore di isolamento LAN,
• selezione del choke di modo comune,
• strategia di protezione da sovratensione,
• gestione dell'impedenza dei trace PHY.

5. Ampia Resistenza alla Temperatura

Classificato da -40°C a +85°C, adatto sia per hardware di rete commerciale che industriale.

Specifiche Tecniche

Disegno Connettori RJ45 a Porta Singola LPJE501DNL

Perché gli Ingegneri Scelgono Connettori RJ45 Senza Magnetici

Quando si seleziona un connettore Ethernet per PCB, molti progettisti non necessitano di un connettore magnetico integrato sovradimensionato. Invece, necessitano di:

• profilo del connettore più basso,
• struttura interna più semplice,
• costo BOM ridotto,
• libertà di trasformatori personalizzati,
• e un più facile routing del segnale attorno ai circuiti LAN dedicati.

LPJE501DNL è stato sviluppato specificamente per questo tipo di architettura di schede madri Ethernet.

Vantaggi Ingegneristici Chiave


1. Nessun Magnetico Integrato

• consente libertà di progettazione di trasformatori/choke esterni
• adatto per layout PHY Ethernet personalizzati


2. Alloggiamento Metallico Schermato

• migliora la soppressione EMI
• aiuta a mantenere la stabilità del segnale nelle apparecchiature industriali


3. Montaggio a Foro Passante THT

• ancoraggio PCB più robusto rispetto ai connettori modulari SMT
• ideale per ambienti con inserimento ripetuto del cavo


4. Linguetta Verso l'Alto + Ingresso Laterale ad Angolo Retto

• compatibilità con custodie orizzontali standard
• facile accesso RJ45 sul pannello posteriore


5. Design Senza LED

• pannello frontale più pulito
• complessità ridotta dei componenti interni

Domande Frequenti sul Connettore Modulare RJ45 LPJE501DNL

1. Cosa significa "senza magnetici integrati"?

Significa che il connettore RJ45 non contiene il trasformatore di isolamento Ethernet o il choke di modo comune all'interno del corpo del connettore. Questi componenti magnetici sono progettati separatamente sul PCB.

2. LPJE501DNL è adatto per Gigabit Ethernet?

Sì. Supporta applicazioni di rete Ethernet 10/100/1000 Base-T.

3. LPJE501DNL è schermato?

Sì. Utilizza un alloggiamento schermato in ottone con placcatura in stagno per migliorare la resistenza EMI.

4. LPJE501DNL include indicatori LED?

No. Questa versione è progettata senza LED.

5. LPJE501DNL è compatibile con YKU-8208ENL?

Sì. È ampiamente utilizzato come sostituto meccanicamente ed elettricamente compatibile.

Richiedi Prezzo, Datasheet o Campioni Gratuiti per LPJE501DNL

Cerchi un fornitore affidabile di Connettori Modulari RJ45 LPJE501DNL Senza Magnetici Integrati per il tuo progetto di PCB Ethernet?

Forniamo:

• prezzi diretti di fabbrica,
• supporto per disegni ingegneristici,
• assistenza per sostituzioni compatibili,
• personalizzazione OEM/ODM,
• e consegna per produzione di volumi.

Contattaci ora per ottenere l'ultima quotazione, datasheet e disponibilità campioni per LPJE501DNL.
