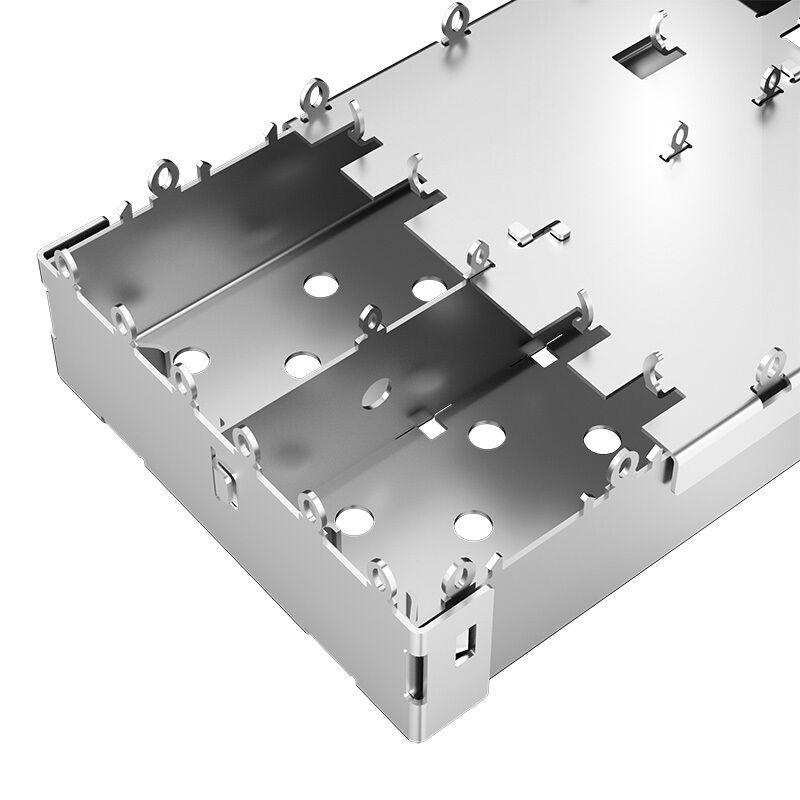

LP12AC02000B Gabbia SFP a pressione 1x2 a doppia porta senza tubi luminosi


LP12AC02000B è una gabbia SFP 1x2 con molla EMI, costruzione in lega di rame nichellata, compatibilità standard SFP 4Gb/s, senza dissipatore termico,con un'ampiezza superiore o uguale a 1 mm.

LP12AC02000B 1x2 SFP Cage con EMI Finger Spring

LP12AC02000B è un1x2 gabbia standard SFP con disegno di schermatura per le dita a molla EMI, progettato per applicazioni di interfaccia di trasmettitore ottico compatta e collegata che richiedono un'affidabile ritenzione meccanica, una stabile continuità di messa a terra,e una migliore soppressione delle interferenze elettromagnetiche.

Prodotti a partire da:leghe di rame nichelatee progettato conterminale di pin conforme alla press fit, questa gabbia SFP a doppia porta offre prestazioni di montaggio PCB durevoli, semplificando al contempo l'assemblaggio automatizzato su larga scala.Le sue dita a molla EMI integrate migliorano il contatto conduttivo tra gabbia e bordo, contribuendo a ridurre le perdite di EMI delle porte anteriori nell'hardware di comunicazione.

Con unTasso di applicazione massimo raccomandato di 4 Gb/s,senza tubo di luce,senza dissipatore di calore integrato, e un' ampiaIntervallo di temperatura di esercizio da -55°C a +105°C, LP12AC02000B è adatto per schede di telecomunicazione, convertitori di fibre multimediali, dispositivi Ethernet industriali,e apparecchiature ottiche uplink SFP standard in cui sono richieste efficienza spaziale e stabilità dello schermo.

Specifiche della gabbia SFP 1x2 Press Fit

LP12AC02000B SFP CageDisegno...Disegno PCB raccomandato

Parametri meccanici e di progettazione

LP12AC02000B è fabbricato con un controllo dimensionale preciso per garantire un allineamento stabile dell'inserimento e una compatibilità affidabile con le piattaforme hardware professionali:

• Altezza dei componenti:9.75 mm
• Larghezza del componente:28.75 mm
• Lunghezza totale dell'assemblaggio:500,00 mm
• Diametri dei fori del connettore:Ø0,95 ± 0,05 mm (12 posizioni), Ø1,05 ± 0,05 mm (18 posizioni)
• Protezione EMI:Fingeri di molla EMI integrati forniscono contatto continuo con la lunetta conduttiva per una migliore soppressione elettromagnetica
• Applicazione dei PCB:Consigliato per applicazioni a PCB unilaterali con zone di blocco dei componenti designate
• Tolleranze generali:X ± 0.20, XX ± 0.15, XXX ± 0.10

LP12AC02000B 1x2 SFP Cage Dettagli dell'imballaggio

Per garantire la consistenza dimensionale e la protezione meccanica durante lo stoccaggio, la movimentazione interna e il trasporto di grandi quantità,LP12AC02000B è fornito in un imballaggio a vassoio industriale standardizzato adatto alla produzione OEM e alla gestione del magazzino.

• Tipo di imballaggio:Imballaggio in vassoio
• Quantità per vassoio:28 PCS
• Configurazione della pila dei vassoi:8 vassoi sovrapposti
• Quantità totale per scatola:224 PCS
• Orientazione del vassoio:rotazione alternata di 180° per una migliore stabilità dell'impilazione
• Dimensioni della confezione esterna:340 mm (L) × 265 mm (W) × 200 mm (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
