Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: SGS, UL,CE, ISO9001:2008,REACH
Numero di modello: LPJ46204AENL
Documento: LPJ46204AENL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $1.1-$4.5
Imballaggi particolari: Vassoio
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 208K/Mese
Numero di parte: |
LPJ46204AENL |
Tipo di connettore: |
RJ45 multi porto Jack |
Marche compatibili: |
Impulso |
Numero di porte: |
1x4 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
Numero di parte: |
LPJ46204AENL |
Tipo di connettore: |
RJ45 multi porto Jack |
Marche compatibili: |
Impulso |
Numero di porte: |
1x4 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |

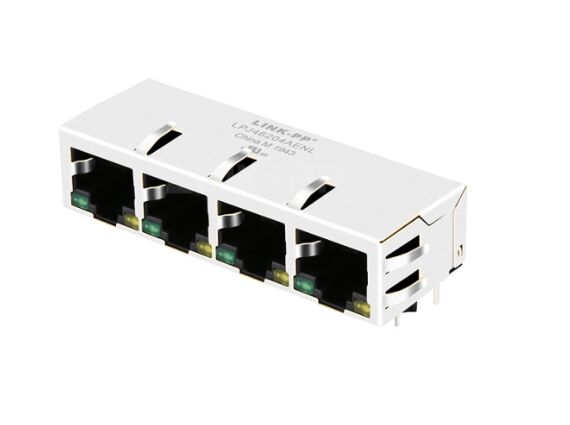

LPJ46204AENL è un connettore RJ45 a foro passante con 1x4 porte con componenti magnetici integrati per Ethernet 10/100 Base-TX. Ideale per SOHO, LOM, hub e switch.
ILLPJ46204AENL Connettore magnetico RJ45è un compatto, ad alta affidabilitàJack Ethernet 1x4 porte con magneti integrati, progettato per10/100 Base-TXapplicazioni. Costruito per una trasmissione stabile del segnale, protezione EMI e facile integrazione PCB, è particolarmente adatto per apparecchiature di rete che necessitano di prestazioni affidabili con un ingombro ridotto.
Con adesign di montaggio a foro passante,Orientamento ad angolo retto di 90°,Stile con montaggio su PCB con ingresso laterale, Eindicatori LED verde/giallo, LPJ46204AENL è progettato per l'implementazione pratica inDispositivi SOHO, sistemi LAN-on-Motherboard (LOM), hub e switch.
| Articolo | Specifica |
|---|---|
| Numero di parte | LPJ46204AENL |
| Tipo di connettore | Jack |
| Conteggio delle porte | Porto 1x4 |
| Velocità Ethernet | 10/100 Base-TX |
| Tipo di montaggio | Foro passante |
| Orientamento | Angolo di 90° (destra) |
| Stile di montaggio su PCB | Ingresso laterale |
| Schermatura | Con schede EMI |
| GUIDATO | Verde/Giallo |
| Fermo | Giù |
| Temperatura operativa | Da 0°C a 70°C |
| Conformità | IEEE 802.3, RoHS, UL |
|
|
|
|
LPJ46204AENL è costruito per supportare prestazioni Ethernet stabili nell'intervallo di frequenza Fast Ethernet pertinente. Le sue caratteristiche elettriche sono adatte per progetti che richiedono integrità del segnale costante e isolamento affidabile.
Specifiche elettriche a 25°C
1. Rapporto giri (±2%):
2. Induttanza a circuito aperto (OCL):350 µH min a 100 kHz, 0,1 V, 8 mA Bias CC
3. Perdita di inserzione:da 1 a 100 MHz: -1,0 dBmax
4. Perdita di rendimento:
5. Diafonia:
6. Rifiuto della modalità comune:
7. Altezza:1500 V CA, 6 S, 1 mA
|
|
LPJ46204AENL è progettato per durabilità e compatibilità di produzione. I suoi materiali e le sue dimensioni supportano prestazioni affidabili negli ambienti di produzione.
ILLPJ46204AENLè un connettore RJ45 integrato con 1x4 porte ad alte prestazioni progettato per applicazioni 10/100 Base-TX. Integrando i componenti magnetici direttamente nel jack, questo componente riduce significativamente l'ingombro del PCB e le interferenze EMI, rendendolo la scelta ideale per hardware di rete ad alta densità come hub, switch e modem ADSL.
LPJ46204AENL è un connettore RJ45 magnetico utilizzato per connessioni Ethernet 10/100 Base-TX in dispositivi quali modem, hub, switch e applicazioni LOM.
SÌ. Si tratta di un connettore RJ45 con componenti magnetici integrati, che aiuta a semplificare la progettazione dell'interfaccia Ethernet.
Utilizza un tipo di montaggio a foro passante con orientamento PCB ad angolo retto di 90° e ingresso laterale.
La specifica fornita indicaLAN Ethernet (non PoE), quindi è destinato ad applicazioni non PoE.
Funziona daDa 0°C a 70°C.
