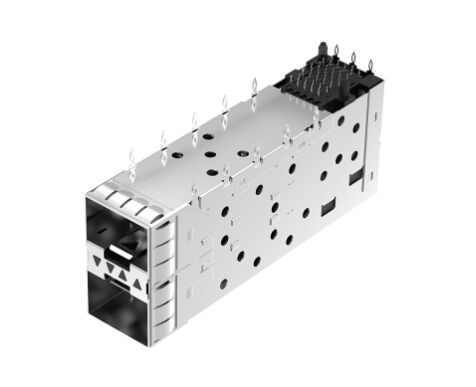

LP21BC01101 Connettore a gabbia 2x1 SFP+ con LightPipe e molle EMI

IlLP21BC01101 SFP+ Cageè un2x1 port stacked SFP+ cage connector assemblyprogettato per hardware di rete compatto ad alta velocità che richiede un'integrità del segnale affidabile, una forte protezione EMI e un allineamento ottico/trascettore efficiente del pannello frontale.supporto per tubi di luce,per il trattamento di acidi fossili, eSorgenti EMI, questa gabbia è adatta per le moderne apparecchiature di rete in cui la stabilità meccanica e le prestazioni a livello di scheda sono importanti.

Secondo il disegno, questa parte è un2x1 SFP+ cage connector assemblycondue porte impilateLa struttura della gabbia e la progettazione focalizzata sull'EMI aiutano a supportare un funzionamento stabile in ambienti impegnativi.

Specifiche tecniche del connettore a gabbia 2x1 SFP+

LP21BC01101 Disegno di gabbia SFP+ - Layout PCB raccomandato

Caratteristiche e benefici principali

• Performance dei dati ad alta velocità:Ottimizzato per velocità di trasmissione fino a16 Gb/s, che supporta gli standard SFP+ per applicazioni ad alta larghezza di banda.
• Pipe luminose integrateDispone di lampade integrate per una chiara indicazione visiva in tempo reale dello stato dell'attività portuale, semplificando il monitoraggio del sistema.
• Protezione EMI superiore:Equipaggiati con:Sorgenti EMIper il contenimento delle interferenze elettromagnetiche leader nel settore, garantendo l'integrità del segnale in ambienti rumorosi.
• Progettazione impilata per risparmiare spazio:IlConfigurazione delle porte 2x1massimizza la densità delle porte sul PCB, consentendo progetti di apparecchiature di rete più compatti.
• Dispositivi per il controllo delle emissioniUtilizza un metodo di press-fit a fori per un'installazione facile, affidabile e ripetibile su schede di circuito stampato.
• Durabilità industriale:Per un'ampia gamma di temperature di funzionamento di-40°C a +85°C, adatta sia per ambienti commerciali che industriali.

Applicazioni tipiche del connettore a gabbia SFP+

La gabbia LP21BC01101 SFP+ è progettata per settori ad alta affidabilità, tra cui:

• Infrastruttura di rete:Commutatori dell'Enterprise, router ad alta velocità e hub.
• Centri dati:Storage Area Networks (SAN), server e Network Attached Storage (NAS).
• Telecomunicazioni:Stazioni base, apparecchiature di trasporto ottico e accesso a banda larga.
• Informatica industriale:Acquisizione di dati ad alta velocità e sistemi Ethernet industriali.

Domande frequenti su LP21BC01101 2x1 SFP+ Cage

La gabbia LP21BC01101 SFP+ è progettata per ingegneri e progettisti di sistemi che hanno bisogno di una soluzione di gabbia SFP+ a 2 porte a velocità elevata, compatta e attenta all'EMI, con montaggio PCB affidabile e compatibilità con i tubi di luce.

1Che cos'e' LP21BC01101?

LP21BC01101 è un2x1 assemblaggio di connettori a gabbia SFP+ impilatiprogettati per applicazioni di rete ad alta velocità.

2LP21BC01101 supporta le lampade?

Questo modello è specificatocon tubo di lucesupporto.

3Qual è la velocità massima dei dati?

Le specifichevelocità di trasmissione massima di 16 Gb/s.

4Quale metodo di eliminazione usa?

Si utilizzaper il calcolatore a foraturaterminazione alla scheda di circuito stampato.

5- E' incluso un lavandino?

No, questo modello è specificatosenza dissipatore di calore.

6Quale funzionalità EMI utilizza?

Il tipo di caratteristica di contenimento dell'IME è:Sorgenti EMI.
