Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: RoHS
Numero di modello: L834-1K1T-S7
Termini di trasporto & di pagamento
Quantità di ordine minimo: 65/780 pz
Prezzo: $0.6-$1.0
Imballaggi particolari: Nastro e bobina (65X12=780)
Tempi di consegna: 3-5 giorni
Termini di pagamento: D/A,D/P
Capacità di alimentazione: 5KK/mese
Tipo di prodotti: |
Gigabit RJ45 MagJack |
Codice prodotto: |
L834-1K1T-S7 |
Velocità: |
1000Base-T |
Colore LED: |
YG/G |
Configurazione della porta: |
Tab down |
Profilo di altezza: |
Piano centrale |
Schede EMI: |
SÌ |
Conformità RoHS: |
SÌ |
Tipo di prodotti: |
Gigabit RJ45 MagJack |
Codice prodotto: |
L834-1K1T-S7 |
Velocità: |
1000Base-T |
Colore LED: |
YG/G |
Configurazione della porta: |
Tab down |
Profilo di altezza: |
Piano centrale |
Schede EMI: |
SÌ |
Conformità RoHS: |
SÌ |

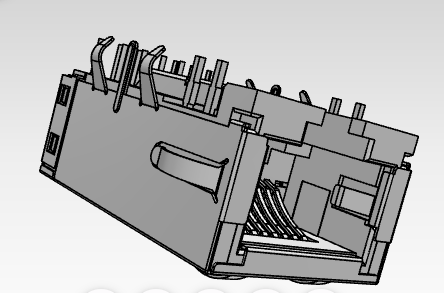

Bel Fuse L834-1K1T-S7 è un MagJack premium e ad alte prestazioni progettato per applicazioni Gigabit Ethernet (1000BASE-T). Progettato per progetti con vincoli di spazio, questo connettore RJ45 1x1, con linguetta abbassata, a basso profilo/piano centrale è dotato di componenti magnetici integrati che riducono l'ingombro del PCB, migliorano l'integrità del segnale e garantiscono una solida conformità EMI.
Dotato di LED giallo-verde/verde (YG/G) integrati per una chiara indicazione dello stato della rete e robuste schede EMI per una schermatura del rumore superiore, L834-1K1T-S7 è altamente affidabile per applicazioni di rete aziendale, telecomunicazioni e informatica industriale. È completamente conforme alla direttiva RoHS e riconosciuto UL.
Se stai cercando un1000BASE-T MagJack 1x1connettore dall'ingombro compatto e funzionalità magnetica integrata,L834-1K1T-S7offre un pratico equilibrio tra prestazioni e semplicità del design.
Questo MagJack è particolarmente utile quando hai bisogno di:
| Specifica | Valore |
|---|---|
| Codice articolo del produttore | L834-1K1T-S7 |
| Tipo di prodotto | MagJacks (ICM) |
| Numero di porte | 1 × 1 (porta singola) |
| Velocità Ethernet | 1000BASE-T (Gigabit Ethernet) |
| Configurazione della porta | Scheda giù |
| Profilo in altezza | Piano medio/profilo basso (NanoJack) |
| Indicatori LED | Sì (YG/G – Sinistra: verde, Destra: bicolore giallo e verde) |
| Valutazione PoE | Non PoE |
| Tipo di montaggio | Montaggio con foro passante (THT) |
| Temperatura operativa | Da 0°C a +70°C (grado commerciale) |
| Schede EMI | SÌ |
| OCL (induttanza a circuito aperto) | 350 µH min. (@ 100kHz, 100mV, polarizzazione CC 8mA) |
| Tensione di isolamento (HIPOT) | 1500 Vrms (conforme a IEEE 802.3) |
| Placcatura dei contatti | Oro duro da 30 micro pollici |
| Conforme alla direttiva RoHS | SÌ |
| Certificazioni | Riconosciuto UL (#E196366 e E169987), conforme a FCC |
| Applicazione | Apparecchiature di rete Gigabit Ethernet |
| Dispositivi tipici | Switch, router, dispositivi Ethernet industriali, sistemi embedded, apparati di rete |
| Magnetici integrati | SÌ |
| Schermatura | RJ45 schermato con linguette EMI |
| Tipo di connettore | RJ45 MagJack con magnetica integrata |
| Norma Ethernet | IEEE 802.3ab 1000BASE-T |
| Montaggio su circuito stampato | Saldatura a foro passante |
| Conformità ambientale | RoHS, senza piombo |
| Disponibilità commerciale | Adatto per progetti OEM, ODM e sostitutivi |
| Parametro | Condizioni di prova/Gamma di frequenza | Specifica |
|---|---|---|
| Rete supportata | — | Gigabit Ethernet (4 canali: TP1, TP2, TP3, TP4) |
| Rapporto giri | Tutti e 4 i canali | 1TA: 1TA ±2% |
| Induttanza a circuito aperto (OCL) | 100kHz, 100mVrms, polarizzazione CC 8mA (da 0°C a +70°C) | 350μH MIN |
| Perdita di inserzione | 0,1 MHz – 1 MHz | -1,1 dB MASSIMO |
| 1 MHz – 65 MHz | -0,5 dB MASSIMO | |
| 65 MHz – 100 MHz | -0,8 dB MASSIMO | |
| 100 MHz – 125 MHz | -1,2 dB MASSIMO | |
| Perdita di ritorno (MIN @ 100Ω ±15%) | 0,5 MHz – 40 MHz | -18dB MINIMO |
| 40 MHz – 100 MHz | -12 + 20LOG(f/80MHz) dB MIN | |
| Rifiuto da CM a CM | 100kHz – 100MHz | -30dB MINIMO |
| Rifiuto da CM a DM | 100kHz – 100MHz | -35dB MINIMO |
| Diafonia | 1 MHz – 100 MHz | -30dB MINIMO |
| Tensione di isolamento (HIPOT) | Testato in produzione al 100% (conforme a IEEE 802.3) | 1500 Vrm |
ILL834-1K1T-S7 MagJackè adatto per un'ampia gamma di dispositivi abilitati Ethernet, tra cui:
L834-1K1T-S7 MagJack è un modulo connettore integrato 1000BASE-T 1x1 con LED YG/G, design con linguetta verso il basso, altezza a basso profilo, linguette EMI, montaggio con foro passante e conformità RoHS.
L834-1K1T-S7è unMagJack (ICM)progettato perGigabit Ethernet 1000BASE-Tapplicazioni con aConfigurazione porta 1X1.
SÌ. ILL834-1K1T-S7 MagJackincludeLED YG/Gper l'indicazione dello stato della porta.
No. Questa parte è classificata comeNon PoE.
Utilizza amontaggio a foro passanteprogetto.
Sì, ilL834-1K1T-S7ÈConforme alla direttiva RoHS.
