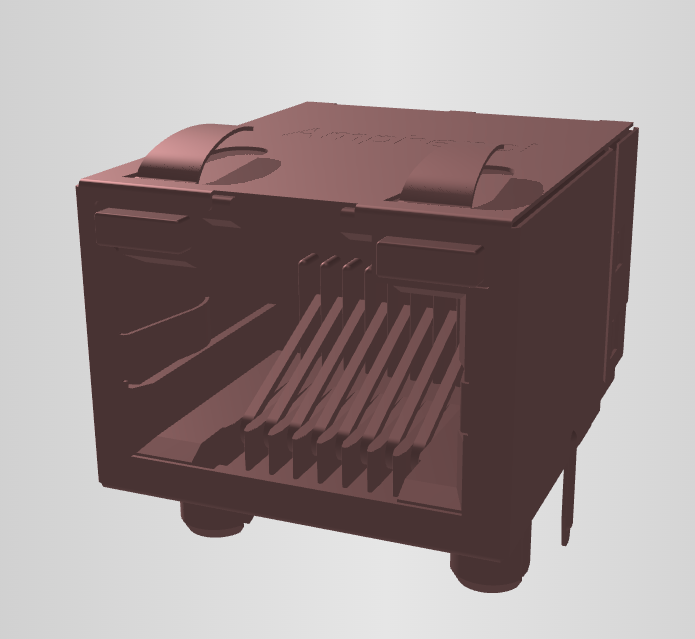

RJE45-188-1401 Jack modulare verticale 8P8C per prestazioni CAT6

RJE45-188-1401è un dispositivo ad alte prestazioni8P8C presa modulareQuesto sistema è stato progettato per una connettività di rete affidabile in applicazioni impegnative.Amfenolo ICC / Amfenolo CScaratteristiche del connettore aProgettazione verticale 1x1 a porta singola,Performance del CAT6,schede EMI blindate, eterminale a foraturaper il montaggio sicuro dei PCB.senza LED, aabitazioni a basso profilo, e50 μin di rivestimento in oro sulla zona di contatto, il RJE45-188-1401 è progettato per una trasmissione del segnale stabile, durabilità e lunga durata.

Caratteristiche chiave del jack modulare verticale CAT6 8P8C RJE45-188-1401

• Performance ad alta velocità:Completamente conforme agli standard CAT6, supportando i requisiti del livello fisico della rete 10/100/1000 Base-T.
• Precisione di copertura:50 μ" di placcatura in oro sui contatti per una durata industriale e una resistenza al contatto più bassa.
• Scudo superiore:Equipaggiato con uno scudo di metallo completo e schede di messa a terra EMI per eliminare il rumore e il cross-talk.
• Progettazione a risparmio di spazio:L'orientamento verticale con un fattore di forma di basso profilo, ottimizzando l'immobile PCB.
• Montaggio affidabileTerminazione sicura con tecnologia Through-Hole (THT) adatta per la saldatura a onde.

RJE45-188-1401Specifiche tecniche

RJE45-188-1401 Disegno

Vantaggi di prestazioni e affidabilità di RJE45-188-1401 Verticale RJ45:

1. Tab EMI protette

La progettazione schermata aiuta a ridurre le interferenze e supporta una trasmissione del segnale più stabile in ambienti elettrici rumorosi.

2. 50 μin Placcatura in oro

Ilzona di contatto dorataMigliora la resistenza all'usura, la conducibilità e l'affidabilità dell'accoppiamento rispetto agli inserimenti ripetuti.

3. montatura attraverso il buco

Ilstile di terminazione a buco perforatofornisce un forte ancoraggio meccanico al PCB, ideale per i connettori esposti a ripetuti inserimenti e rimozioni di cavi.

4Progettazione verticale

Il fattore di forma verticale supporta disegni di sistema compatti mantenendo una comoda integrazione della scheda.

Applicazioni comuni

Con il suo rivestimento in oro da 50 μ" e il robusto schermo EMI, il RJE45-188-1401 è la scelta preferita per ambienti mission-critical e ad alta vibrazione, tra cui:

• Telecom/Datacom:Switch di rete, router, hub e server.
• IoT industriale:PC industriali, controllori di automazione e sistemi di visione artificiale.
• elettronica di consumo:Hub domestici intelligenti e apparecchiature audio/video di fascia alta.
• Test e misurazione:Attrezzature diagnostiche che richiedono un'elevata longevità del ciclo di inserimento.

Domande frequenti su RJE45-188-1401 Jack modulare

Il jack modulare RJE45-188-1401 è un connettore 8P8C RJ45 compatto, blindato e ad alte prestazioni progettato per applicazioni di rete CAT6.e nessuna opzione LED, offre l'affidabilità e la qualità del segnale richiesti dai moderni sistemi di comunicazione e industriali.

1Cos'è il RJE45-188-1401?

RJE45-188-1401è unAmphenol ICC / Amphenol CS 8P8C presa modulareÈ stato progettato per applicazioni Ethernet e di rete.Disegno verticale a porta singola,Performance del CAT6, eschede EMI blindate.

2Il RJE45-188-1401 e' un connettore RJ45?

Sì.RJE45-188-1401è unJack modulare in stile RJ45conConfigurazione di contatto 8P8C, che è comunemente utilizzato nelle reti Ethernet.

3La RJE45-188-1401 include LED?

Questo numero di parte è specificato comesenza LED- esenza tubo di luce.

4La RJE45-188-1401 e' protetta?

Si', usa...Tabelle dell'IME, rendendolo undi larghezza non superiore a 20 mmadatto ad applicazioni che richiedono una migliore soppressione del rumore.

5- Che tipo di montaggio utilizza questo connettore?

Il connettore utilizza unstile di terminazione a buco perforato, che fornisce una forte ritenzione dei PCB e una stabile stabilità meccanica.
