Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LPJK9093AONL
Documento: LPJK9093AONL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.5-$2.1
Imballaggi particolari: Vassoio
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 500.000/mese
Numero di parte: |
LPJK9093AONL |
Tipo di prodotti: |
Connettore RJ45 10GBASE-T |
Marche compatibili: |
Impulso |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
10GBASE-T |
PoE: |
PoE++ |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
Numero di parte: |
LPJK9093AONL |
Tipo di prodotti: |
Connettore RJ45 10GBASE-T |
Marche compatibili: |
Impulso |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
10GBASE-T |
PoE: |
PoE++ |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |

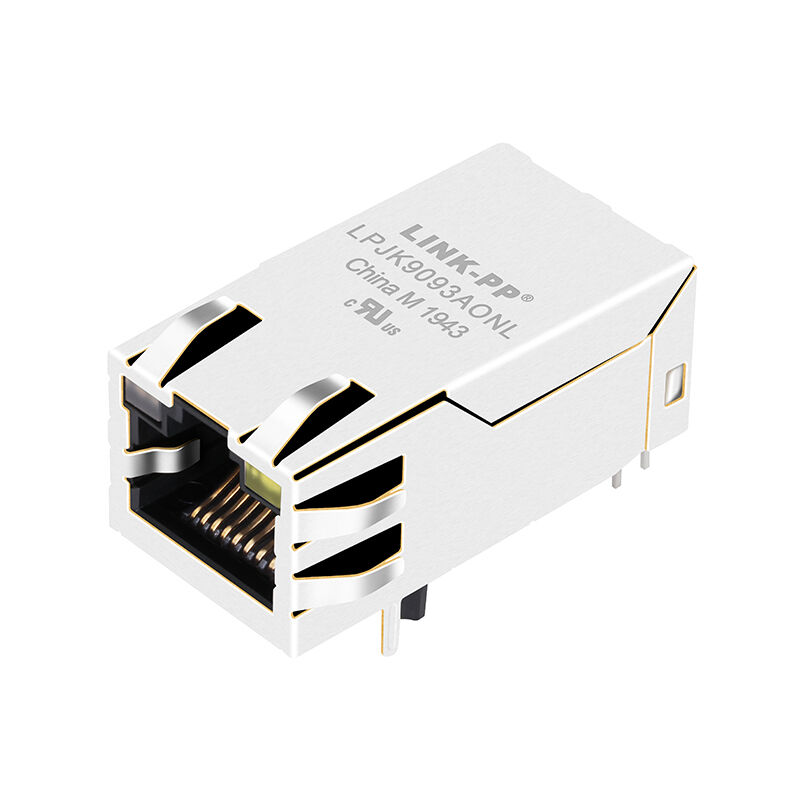

LPJK9093AONL è un connettore RJ45 PoE++ 10G Base-T con componenti magnetici integrati, porta 1x1, design con foro passante con ingresso laterale, supporto 802.3bt, OCL da 180 µH e indicatori LED arancioni e verdi/gialli per applicazioni Ethernet ad alta potenza.
| Categoria | Specifica | Dettagli |
|---|---|---|
| Configurazione generale e meccanica | Produttore | LINK-PP INT'L TECHNOLOGY CO., LIMITATA |
| Numero di parte | LPJK9093AONL | |
| Tipo di connettore | Jack RJ45 con magnetica integrata | |
| Numero di porte | 1×1 (porta singola) | |
| Core per porta | 8 | |
| Numero di posizioni/contatti | 10P8C | |
| Velocità Ethernet | 10G Base-T | |
| Tipo di montaggio | Foro passante (THT) | |
| Angolo di montaggio su PCB | Ingresso laterale (angolo retto di 90°) | |
| Orientamento del fermo | Scheda SU | |
| Schede EMI schermate | Incluso (con linguette) | |
| Dimensioni (L × P × A) | 32,50 mm × 16,60 mm × 13,50 mm (1,280" × 0,654" × 0,531") | |
| Caratteristiche elettriche e magnetiche (@25°C) | Protocollo applicativo | Ethernet (PoE++) |
| Rapporto giri (RX/TX) | 1CT: 1CT (±2%) | |
| Induttanza (OCL) | 180 µH MIN a 100 kHz, 0,1 Vrms | |
| Valutazione PoE | 1,0 A MAX a 57 V CC continua (conforme a IEEE 802.3bt) | |
| Test di isolamento dell'ipopotemia | 1500 Vrm | |
| Perdita di inserzione | -3,0 dB MAX a 100 kHz; -1,0 dB MAX a 1~100 MHz; -3,0 dB MAX a 100~500 MHz |
|
| Perdita di ritorno | -22 dB MINIMO a 1~100 MHz; -22 + 18,27 × LOG(f/100) dB a 100~500 MHz |
|
| Diafonia | -28 dB MINIMO a 1~100 MHz; -19 dB MINIMO a 100~500 MHz |
|
| CDMR | -30 dB MINIMO a 1~250 MHz; -22 dB MINIMO a 250~500 MHz |
|
| Materiali e placcatura | Materiale dell'alloggiamento | Termoplastico, classificato UL 94V-0 |
| Materiale base contatto/schermatura | Lega di rame | |
| Placcatura dello scudo | Nichel | |
| Placcatura dell'area di accoppiamento dei contatti | Oro 6μ" MIN (Opzionale 15μ" / 30μ") | |
| Specifiche LED | LED sinistro (bicolore) | Arancione/Verde |
| LED verde | Pin 20 (+), Pin 19 (-), Lunghezza d'onda 565 nm | |
| LED arancione | Pin 20 (-), Pin 19 (+), Lunghezza d'onda 610 nm | |
| LED destro | Giallo | |
| LED giallo | Pin 18 (+), Pin 17 (-), Lunghezza d'onda 585 nm | |
| Tensione diretta (VF) | 1,8 V ~ 2,6 V a 20 mA | |
| Corrente di dispersione inversa (IR) | 10 µA MAX a VR = 5 V | |
| Linee guida ambientali e di saldatura | Intervallo di temperatura operativa | Da 0°C a +70°C |
| Temperatura di saldatura ad onda | 265°C massimo per 5 secondi | |
| Conformità RoHS | Conforme alla direttiva RoHS (2011/65/CE) | |
| Conformità agli standard IEEE | IEEE 802.3bt (PoE++) | |
| Riconoscimento UL | File UL n. E484635 |
Il LINK-PP LPJK9093AONL è un connettore RJ45 Base-T 10G premium a stato attivo progettato per soddisfare le esigenze estreme delle moderne reti ad alta velocità e ad alta potenza. Dotato di componenti magnetici integrati e robuste funzionalità PoE++ (IEEE 802.3bt), questo jack a foro passante con porta 1x1 fornisce in modo sicuro fino a 1,0 A di corrente continua a 57 V CC.
Progettato con una configurazione con ingresso laterale (angolo retto di 90°), orientamento "Latch Up" e linguette di schermatura EMI integrate, LPJK9093AONL è la soluzione definitiva per LAN-on-Motherboard (LOM), modem SOHO, switch aziendali e apparecchiature di telecomunicazione di nuova generazione che richiedono prestazioni 10 Gigabit Ethernet impeccabili.
Il connettore LPJK9093AONL PoE++ RJ45struttura ad angolo retto con ingresso lateralesupporta layout compatti della scheda e un'efficiente integrazione del pannello frontale. ILagganciol'orientamento semplifica l'inserimento e la fidelizzazione nei prodotti di rete, mentre ilLinguette di schermatura EMImigliorare l'immunità in ambienti elettrici rumorosi.
Il connettore RJ45 PoE++ LPJK9093AONL è comunemente utilizzato in:
LPJK9093AONL è un connettore RJ45 Base-T 10G con componenti magnetici integrati progettato per applicazioni Ethernet PoE++ come switch, router, punti di accesso e dispositivi di rete SOHO.
SÌ. Supporta IEEE 802.3bt PoE++ con corrente continua massima fino a 1,0 A a 57 V CC.
SÌ. È progettato per la trasmissione Ethernet ad alta velocità 10G Base-T.
Utilizza uno stile di montaggio a foro passante, ingresso laterale e ad angolo retto.
SÌ. Include un LED bicolore arancione/verde e un LED giallo per l'indicazione dello stato.
