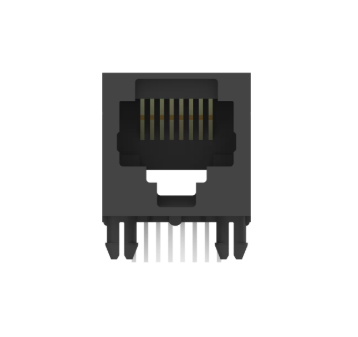

Esplora il connettore RJ45 5520426-4, un jack a foro passante ad angolo retto Cat3 8P8C a porta singola con contatti in bronzo fosforoso placcato oro, alloggiamento UL94V-0 e temperatura operativa da -40°C a +85°C per una trasmissione affidabile del segnale.
Il jack RJ45 Cat 3 5520426-4 è un jack modulare a porta singola di alta qualità progettato per un'integrazione affidabile del circuito stampato (PCB). Progettato con un profilo standard ad angolo retto, questo connettore a 8 posizioni e 8 contatti (8P8C) offre prestazioni di categoria 3 (Cat 3), supportando velocità dati fino a 0,01 Gb/s (10 Mbps). Dotato di un robusto alloggiamento in PBT riempito di vetro e contatti placcati in oro da 50 µin, il 5520426-4 garantisce eccezionale durata, integrità del segnale e affidabilità di accoppiamento per telecomunicazioni, reti e applicazioni industriali.
| Parametro | Specifica |
|---|---|
| Numero di parte | 5520426-4 |
| Tipo di prodotto connettore | Jack modulare RJ45 |
| Tipo di interfaccia | RJ45 |
| Configurazione della porta | Porta singola (1 × 1) |
| Numero di posizioni | 8 |
| Numero di posizioni caricate | 8 |
| Orientamento del montaggio su PCB | Angolo retto |
| Profilo connettore | Standard |
| Orientamento del fermo | Standard – Chiusura a scatto |
| Categoria di prestazione | Gatto 3 |
| Velocità dati | 0,01 Gbit/s (10Mbps) |
| Corrente nominale di contatto (massima) | 0,2 A/1,5 A |
| Schermato | NO |
| Applicazione del circuito | Segnale |
| Materiale di base del contatto | Bronzo fosforoso |
| Placcatura dell'area di accoppiamento dei contatti | Oro (Au), 1,27 μm (50 μpollici) |
| Contatta Sottopiatto | Nichel |
| Placcatura dell'area di terminazione PCB | Stagno |
| Metodo di terminazione su PCB | Foro passante – Saldatura |
| Posto di terminazione e lunghezza della coda | 3,8 mm (0,15 pollici) |
| Materiale dell'alloggiamento | PBT caricato a vetro |
| Colore alloggiamento | Nero |
| Linea centrale (inclinazione) | 1,02 mm (0,04 pollici) |
| Posizione di ingresso dell'accoppiamento | Ingresso laterale |
| Tipo di montaggio del connettore | Montaggio su scheda/montaggio su pannello |
| Funzione di montaggio a pannello | Senza |
| Tipo di indicatore | Nessun indicatore |
| Altezza del connettore | 16,2 mm (0,638 pollici) |
| Spessore PCB consigliato | 1,57 mm (0,062 pollici) |
| Intervallo di temperatura operativa | Da -40°C a +85°C (da -40°F a +185°F) |
| Classificazione di infiammabilità UL | UL94V-0 |
| Quantità di imballaggio | 152 pezzi |
| Metodo di imballaggio | Scatola e vassoio/confezione |
Il connettore è specificato per0,01 Gbit/s (10Mbps)applicazioni e incontraCategoria 3 (Cat3)requisiti prestazionali, che lo rendono adatto per sistemi Ethernet 10BASE-T e di comunicazione vocale.
No. Il 5520426-4 è unjack RJ45 non schermatoe non include la schermatura EMI o le funzionalità di messa a terra integrate.
No. Il connettore viene fornito senza LED di stato integrati o spie luminose.
I contatti di accoppiamento utilizzanoPlaccatura in oro da 1,27 μm (50 μin) su sottoplaccatura in nichel, garantendo un'eccellente durata e resistenza alla corrosione.
Lo spessore consigliato del PCB è1,57 mm (0,062 pollici), che corrisponde alla costruzione standard della scheda FR-4.
