Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: LPJK7403B97NL
Documento: LPJK7403B97NL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 pezzi
Prezzo: $0.7-$1.05
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, NET30/60/90 Giorni
Capacità di alimentazione: 5KK/mese
Codice prodotto: |
LPJK7403B97NL |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Codice prodotto: |
LPJK7403B97NL |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

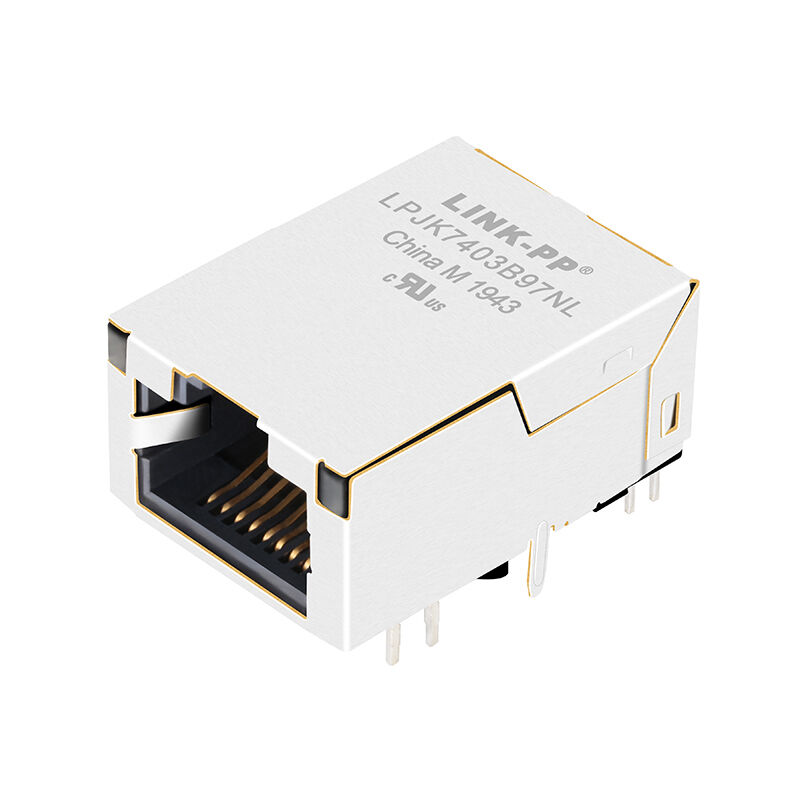

Il LINK-PP LPJK7403B97NL è un connettore Magjack Gigabit RJ45 a singola porta (1x1) progettato per applicazioni di rete 1000Base-TX.il connettore a foro attraverso assicura un'integrità del segnale superiore e la soppressione EMI per ambienti Ethernet ad alta velocitàProgettato per resistere alle temperature di esercizio industriali da -40 a +85 gradi Celsius e dotato di indicatori LED personalizzabili, l'LPJK7403B97NL è la scelta affidabile per l'hardware di rete,telecomunicazioni, e progetti di automazione industriale.
IlLPJK7403B97NLè un dispositivo ad alte prestazioni1×1 Gigabit Ethernet RJ45 MagJackprogettato perApplicazioni di rete 1000Base-TX. dotato di magnetismo integrato, isolamento 1500Vrms, indicatori LED a due colori e temperature di funzionamento industriali da-40°C a +85°C, questo connettore fornisce una soluzione affidabile e di risparmio di spazio per le moderne apparecchiature Ethernet.
Prodotto da:LINK-PP, l' LPJK7403B97NL è conforme aRequisiti IEEE 802.3, rendendolo adatto ai dispositivi di rete che richiedono prestazioni EMI robuste, integrità del segnale e affidabilità a lungo termine.
-Gigabit velocità:Ottimizzato per applicazioni Ethernet 1000Base-TX.
-Magnetismo integrato:L'OCL minima di 350 uH con bias di 8 mA garantisce una robusta trasmissione dei dati.
-Durabilità a temperature estreme:Funzionamento affidabile in ambienti difficili (-40 a +85 °C).
-Protezione di alta qualità:Protezione SUS 304-1/2H con rivestimento in nichel per un'eccellente protezione EMI.
-Compliance globale:IEEE 802.3 conforme, UL certificato (E484635) e RoHS conforme.
| Parametro | Specificità |
|---|---|
| Numero della parte | LPJK7403B97NL |
| Produttore | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Tipo di connettore | RJ45 MagJack (12P8C, Ethernet) |
| Velocità | 1000Base-TX (Gigabit Ethernet) |
| Numero di porti | 1x1 Port |
| Tipo di montaggio | Attraverso il buco |
| Orientazione | 90° angolo di destra (ingresso laterale) |
| Orientazione della serratura | - Chiudi il becco. |
| Funzione PoE | Non-PoE |
| Schede EMI | Senza |
| LED sinistra | Giallo / Verde (Pini 15, 16, 17) |
| LED a destra | Verde (Pins 13, 14) |
| Lunghezza del pacchetto | 0.953 pollici / 24.20 mm |
| Larghezza del pacchetto | 0.701 pollici / 17.80 mm |
| Altezza del pacchetto | 0.445 pollici / 11.30 mm |
| Parametro | Specificità |
|---|---|
| Condizione di prova | 25°C |
| Percentuale di giri (± 2%) | 1CT:1CT |
| OCL (Induttanza del circuito aperto) | 350μH Min @ 100kHz, 100mVrms, 8mA DC Bias (0°C a 70°C) |
| Perdita di inserimento (0,5-100MHz) | - 0,8 dB Max |
| Perdita di inserimento (100-125MHz) | -1,2 dB Max. |
| Perdite di ritorno (0,5 ‰ 40 MHz) | -18dB Min |
| Perdita di ritorno (50-100MHz) | - [12-20LOG ((f/80MHz) ] dB Min |
| Trasmissione trasversale (0,5-40MHz) | -35 dB Min |
| Trasmissione transversale (40 ̊100 MHz) | - [33-20LOG ((f/50MHz) ] dB Min |
| Relazione di rigetto del modo comune (CMRR) | -30dB Min (0,5 ‰ 100MHz) |
| Tensione di isolamento | 1500Vrms (PHY lato a lato della linea) |
| Temperatura di funzionamento | -40°C a +85°C |
| Parametro | Specificità |
|---|---|
| Rispetto delle norme | Risponde alle specifiche IEEE 802.3 |
| Materiale per le abitazioni | PBT termoplastici, UL94V-0 |
| Materiale di contatto | Leghe di rame di alta qualità |
| Materiale dello scudo | SUS 304-1/2H, spessore: 0,2 mm |
| Protezione | Altri prodotti |
| Contatto di rivestimento | Oro, minimo 6 μm nell'area di contatto |
| Temperatura della saldatura d'onda | 250°C per 5 secondi |
progettati per supportare una vasta gamma di applicazioni di rete ad alta velocità, tra cui:
Il LPJK7403B97NL è unconnettore MagJack RJ45 integratoche combina un'interfaccia RJ45 standard con componenti trasformatori LAN integrati.Riduzione dei requisiti di spazio per PCB mantenendo un'eccellente prestazione del segnale e l'isolamento elettrico.
Rispetto alle soluzioni di trasformatori Ethernet discreti, un1000Base-TX connettore RJ45 con elettromagnetisemplifica la progettazione delle schede, accorcia i cicli di sviluppo e migliora l'affidabilità complessiva del sistema.
