Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,REACH,ISO
Numero di modello: LPJ17206AGNL
Documento: LPJ17206AGNL REVA6.pdf
Termini di trasporto & di pagamento
Numero di parte: |
LPJ17206AGNL |
Numero di porte: |
2x1 |
Fermo: |
Su e giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
LPJ17206AGNL |
Numero di porte: |
2x1 |
Fermo: |
Su e giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

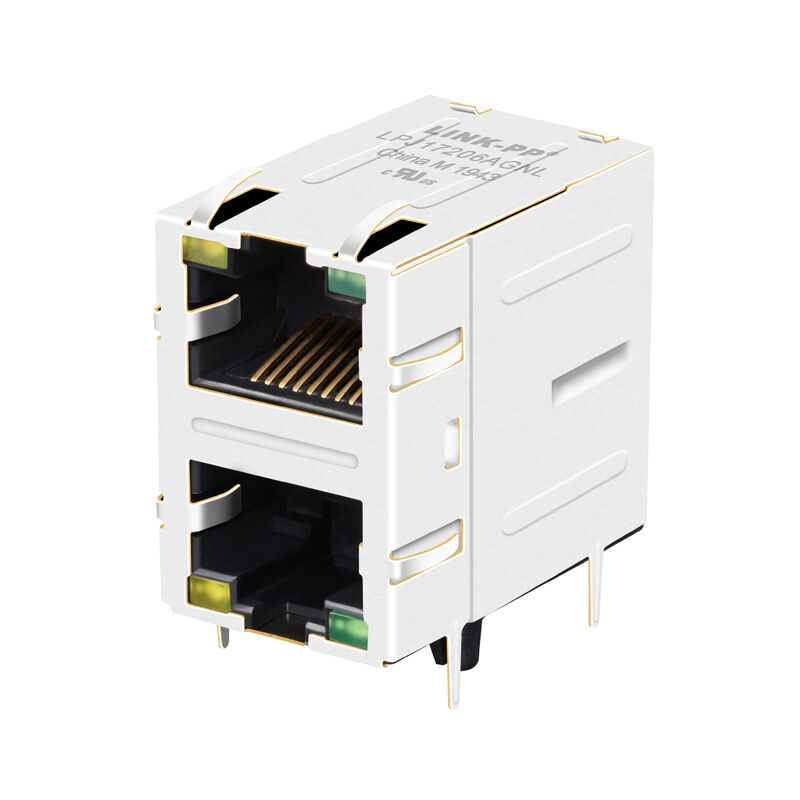

LINK-PP LPJ17206AGNL connettore RJ45 a 2x1 porte.e temperatura di funzionamento industriale (-40°C a +85°C) per una rete affidabile.
Il LINK-PP LPJ17206AGNL è un connettore Magjack RJ45 ad alte prestazioni 2x1 (impilato) progettato per applicazioni Ethernet 10/100 Base-T affidabili.Questo connettore a doppia porta con foro è dotato di un sistema magnetico integrato, le dita a molla EMI integrate per una soppressione del rumore superiore e gli indicatori LED giallo/verde altamente visibili.L' LPJ17206AGNL fornisce un, interfaccia di rete che consente di risparmiare spazio, ideale per modem SOHO, switch, hub e LAN-on-Motherboard (LOM).
| Parametro | Specificità |
|---|---|
| Numero della parte | LPJ17206AGNL |
| Tipo di prodotto | 2×1 connettore RJ45 con magnetismo integrato |
| Interfaccia del connettore | 8P8C RJ45 |
| Standard Ethernet | 10/100Base-T |
| Configurazione della porta | 2×1 Porti impilati |
| Tipo di montaggio | Attraverso il buco |
| Montaggio PCB | Entrata laterale |
| Orientazione | Angolo retto (90°) |
| Orientazione della serratura | Sia su che giù |
| Sostegno PoE | Non-PoE |
| Scudo EMI | Con le dita a molla EMI |
| Configurazione LED | Giallo a sinistra / Verde a destra |
| Temperatura di funzionamento | -40°C a +85°C |
| Lunghezza del pacchetto | 28.50 mm |
| Larghezza del pacchetto | 17.20 mm |
| Altezza del pacchetto | 25.55 mm |
| Parametro | Specificità |
|---|---|
| Condizione di prova | @ 25°C |
| Rapporto di rotazione | 1CT:1CT (±5%) |
| Induttanza di circuito aperto (OCL) | 350μH Min @ 100kHz, 0,1V, 8mA Bias CC |
| Perdita di inserimento (1100MHz) | -1,2 dB Max. |
| Perdita di ritorno (130MHz) | -16 dB Min. |
| Perdita di ritorno (3060MHz) | -12 dB Min. |
| Perdita di ritorno (60 80 MHz) | -10 dB Min |
| Perdite di ritorno (80 ‰ 100 MHz) | -8dB Min |
| Interconnessione transversale (1 ‰ 100 MHz) | -30 dB Min. |
| Rifiuto in modalità comune (CMRR, 1 ‰ 100 MHz) | -30 dB Min. |
| Tensione di isolamento | 1500Vrms (PHY lato a lato della linea) |
| Temperatura di funzionamento | -40°C a +85°C |
LINK-PP è un produttore professionale specializzato in prodotti di connettività Ethernet, tra cui connettori RJ45 MagJack, trasformatori LAN e componenti di rete ad alta velocità.
L'LPJ17206AGNL fornisce:
In questo contesto, la Commissione ha adottato una proposta di regolamento che prevede la creazione di un'agenzia di ricerca per la ricerca e lo sviluppo.LPJ17206AGNL connettore 2×1 RJ45 con magnetismo integrato 10/100Base-Tfornisce una soluzione di interfaccia di rete affidabile, compatta ed economica per applicazioni Ethernet professionali.
