Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO9001,SGS,UL,CE,REACH
Numero di modello: LPJG0801ABNL
Documento: LPJG0801ABNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10 pezzi
Prezzo: $0.09-$0.85
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione: 5KK/mese
Numero di parte: |
LPJG0801ABNL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
Numero di parte: |
LPJG0801ABNL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da 0°C a +70°C |
LPJG0801ABNL, jack magnetico Gigabit RJ45, connettore 1000Base-T RJ45, LINK-PP RJ45, Ethernet Magjack, 1x1 porta RJ45 con foro passante, linguette EMI RJ45 schermate.

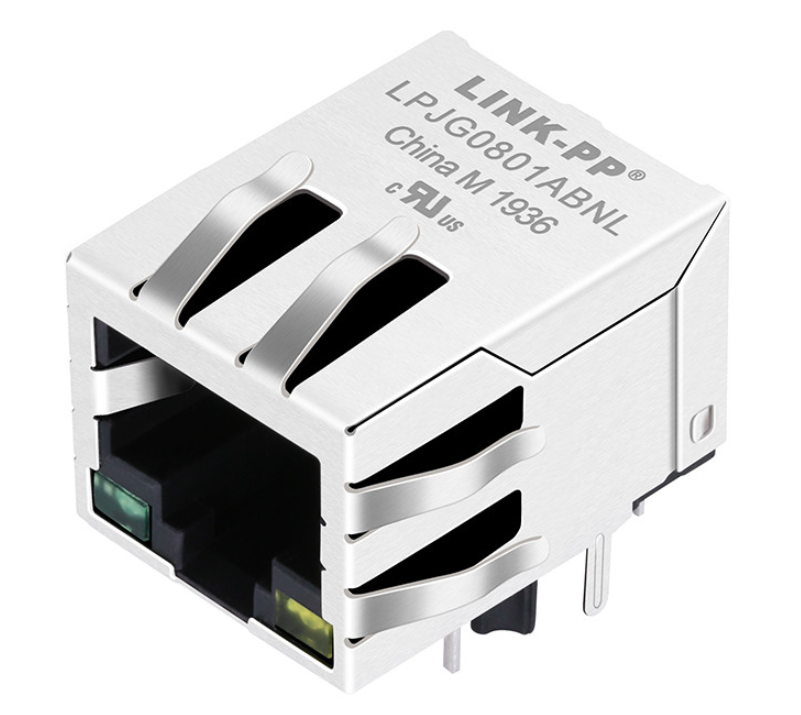

LPJG0801ABNL è un connettore femmina RJ45 a 1x1 porta premium e ad alte prestazioni con componenti magnetici integrati progettati specificamente per applicazioni Gigabit Ethernet (10/100/1000 Base-T). Progettato per un robusto hardware di rete, questo Magjack ad angolo retto a 90 gradi (ingresso laterale) combina una protezione EMI superiore con un'integrazione salvaspazio.
È costruito con una robusta schermatura in acciaio inossidabile con dita a molla EMI integrate e integra una rete di adattamento della terminazione Bob Smith (resistori da 75 Ω e un condensatore ad alta tensione da 1000 pF/2 KV). Pienamente conforme agli standard IEEE 802.3, alle direttive RoHS e supportato dalla certificazione UL, LPJG0801ABNL garantisce una trasmissione dati altamente affidabile e ad alta velocità per apparecchiature di rete aziendali e consumer.
| Parametro | Specifica |
|---|---|
| Numero di parte | LPJG0801ABNL |
| Produttore | LINK-PP |
| Tipo di prodotto | Jack magnetico RJ45 integrato |
| Configurazione della porta | 1×1 |
| Tipo di connettore | RJ45 femmina (10P8C) |
| Velocità Ethernet | 10/100/1000BASE-T |
| Tipo di montaggio | Foro passante |
| Orientamento | Angolo retto (entrata laterale a 90°) |
| Posizione del fermo | Giù |
| Scudo | SÌ |
| Dita a molla EMI | SÌ |
| Configurazione LED | Sinistra verde/destra gialla |
| Supporto PoE | Non PoE |
| Numero di core | 8 |
| Larghezza | 15,94 mm |
| Altezza | 13,30 mm (esclusi perni di saldatura e montanti di montaggio) |
| Profondità (lunghezza) | 21,25 mm |
| Standard | IEEE 802.3 |
| Certificazione | UL (E484635), RoHS |
| Parametro | Specifica |
|---|---|
| Norma Ethernet | 1000BASE-T |
| Rapporto giri | 1TA:1TA ±5% |
| Induttanza a circuito aperto (OCL) | ≥350 μH a 100 kHz, 0,1 V, 8 mA Bias CC |
| Tensione di isolamento | 1500 Vrms (da PHY a linea) |
| Perdita di inserzione | ≤1,2 dB (1–100 MHz) |
| Perdita di ritorno |
≥16 dB (1–30 MHz) ≥12 dB (30–60 MHz) ≥10 dB (60–80 MHz) ≥8 dB (80–100 MHz) |
| Diafonia | ≥30 dB (1–100 MHz) |
| Rifiuto di modo comune (CMR) | ≥30 dB (1–100 MHz) |
| Risoluzione di Bob Smith | Resistori integrati da 4 × 75 Ω + condensatore da 1000 pF / 2 kV |
| Temperatura operativa | Da 0°C a +70°C |
| Caratteristica | Specifica |
|---|---|
| Alloggiamento | PBT + 30% fibra di vetro, UL94V-0 |
| Materiale di contatto | Bronzo fosforoso (C5210R-EH), 0,35 mm |
| Placcatura dei contatti | Placcatura in oro selettiva, ≥6 μin |
| Perni di saldatura | Ottone (C2680R-H), 0,35 mm |
| Scudo | Acciaio inossidabile SUS304, 0,20 mm |
| Protezione EMI | Dita a molla EMI integrate |
| Saldatura consigliata | Saldatura ad onda, 250°C / 5 s max. |
Progettato per la comunicazione dati ad alta affidabilità, questo Gigabit Magjack è il componente perfetto per:
LINK-PP è specializzata nella connettività Ethernet e nei componenti magnetici da più di25 anni, al servizio dei produttori di reti, automazione industriale, telecomunicazioni, automobilistici e apparecchiature mediche in tutto il mondo.
I nostri vantaggi includono:
Il nostro portafoglio prodotti comprende:
L'LPJG0801ABNL è unconnettore Gigabit RJ45 a porta singola con magneti Ethernet integrati, sostenendo10/100/1000BASE-TApplicazioni Ethernet.
SÌ. Integra trasformatori di isolamento Ethernet, induttanze di modo comune, circuiti di terminazione Bob Smith, componenti di adattamento dell'impedenza e un condensatore ad alta tensione all'interno del connettore.
No. Lo standard LPJG0801ABNL è progettato perGigabit Ethernet non PoEapplicazioni. Se è richiesto il supporto PoE, LINK-PP offre soluzioni PoE e PoE+ MagJack dedicate.
Il magnetismo integrato fornisceIsolamento 1500 Vrmstra il lato PHY e il lato cavo, soddisfacendo i requisiti di isolamento Ethernet IEEE.
Il connettore include:
Questi possono essere configurati per l'indicazione di collegamento, attività o velocità a seconda del PHY Ethernet.
I dita a molla EMI integrati migliorano la messa a terra del telaio, riducono le interferenze elettromagnetiche (EMI) e aiutano le apparecchiature di rete a soddisfare i requisiti di conformità EMC.
SÌ. LINK-PP supporta la personalizzazione per:
