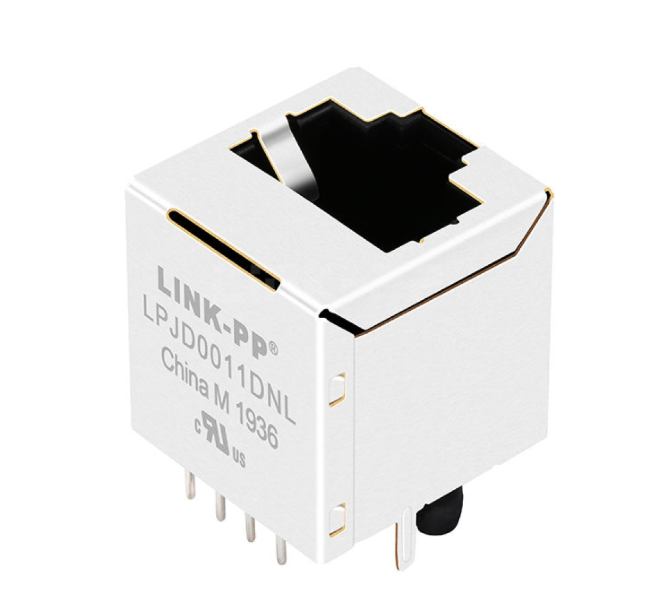

LPJD0011DNL connettore RJ45 verticale con ingresso superiore magnetico 10/100

Il LINK-PP LPJD0011DNL è un connettore Magjack RJ45 verticale (ingresso dall'alto a 180°) altamente affidabile progettato per applicazioni Fast Ethernet 10/100Base-T. Integrando magnetici di isolamento e choke di modo comune direttamente in un alloggiamento verticale, questo connettore riduce al minimo l'ingombro sul PCB e ottimizza il routing dei cavi in progetti di enclosure stretti o impilati.

Operando in un intervallo di temperatura commerciale da 0°C a 70°C, l'LPJD0011DNL è pienamente conforme agli standard IEEE 802.3. È dotato di un robusto circuito di terminazione Bob Smith per sopprimere le EMI ed è completamente privo di LED, rendendolo una soluzione economica e salvaspazio per modem SOHO, switch e applicazioni LAN-on-Motherboard (LOM).

Specifiche Tecniche del Magjack RJ45 Verticale LPJD0011DNL

1. Parametri Generali e Meccanici

2. Caratteristiche Elettriche e Magnetiche (@ 25°C)

Scheda Tecnica Connettore RJ45 Verticale LPJD0011DNL - Meccanica / Schema

 Caratteristiche Principali del RJ45 Ingresso dall'alto 10/100Base-T

1. Ottimizzazione dello Spazio Verticale (Ingresso dall'alto a 180°)

A differenza dei connettori ad angolo retto standard, l'orientamento verticale a 180 gradi consente di collegare i cavi di rete dall'alto. Questo è fondamentale per i design di chassis dall'alto verso il basso, le apparecchiature di test e le configurazioni dense multi-scheda.

2. Soppressione EMI Avanzata (Terminazione Bob Smith)

Lo schema interno presenta trasformatori di isolamento integrati insieme a un circuito di terminazione Bob Smith integrato. I pin inutilizzati e i center tap sono terminati con resistori da 75Ω e condividono un condensatore ad alta tensione da 1000pF/2KV collegato alla massa dello schermo. Ciò riduce significativamente le interferenze elettromagnetiche (EMI) e previene la riflessione del segnale.

3. Produzione ad Alta Affidabilità

• Isolamento HiPot 1500Vrms: Protegge i transceiver PHY a valle da picchi di tensione e scariche elettrostatiche.
• Compatibile con Saldatura a Onda: L'alloggiamento termoplastico UL94V-0 resiste a temperature di picco di saldatura a onda di 265°C per un massimo di 5 secondi.
• Placcatura Oro 6µ": Garantisce una connettività stabile e resistenza alla corrosione per ambienti commerciali standard.

 Applicazioni del RJ45 Verticale 10/100Base-T

L'LPJD0011DNL è progettato per hardware di rete standard per interni e commerciali, tra cui:

• Apparecchiature SOHO: Modem ADSL/VDSL, router domestici.

• Networking: Hub e Switch Fast Ethernet.

• Informatica: Schede madri con LAN integrata (LOM) e schede PC embedded.

Domande Frequenti

D: Qual è l'orientamento di montaggio dell'LPJD0011DNL?

R: Presenta un orientamento di montaggio verticale a 180 gradi (ingresso dall'alto), il che significa che il cavo Ethernet viene inserito perpendicolarmente al PCB.

D: Questo connettore RJ45 supporta il PoE?

R: No, l'LPJD0011DNL è progettato per la trasmissione dati LAN Ethernet standard (Non-PoE).

D: Qual è l'intervallo di temperatura operativa?

R: Supporta un intervallo di temperatura operativa commerciale standard da 0°C a 70°C.

D: Ha LED integrati?

R: No, questo modello specifico (LPJD0011DNL) è progettato senza indicatori LED per risparmiare sui costi e semplificare il routing del PCB.

D: Qual è il profilo di saldatura raccomandato?

R: Per la saldatura a onda THT, la temperatura massima raccomandata della punta è di 265°C per una durata non superiore a 5 secondi.
