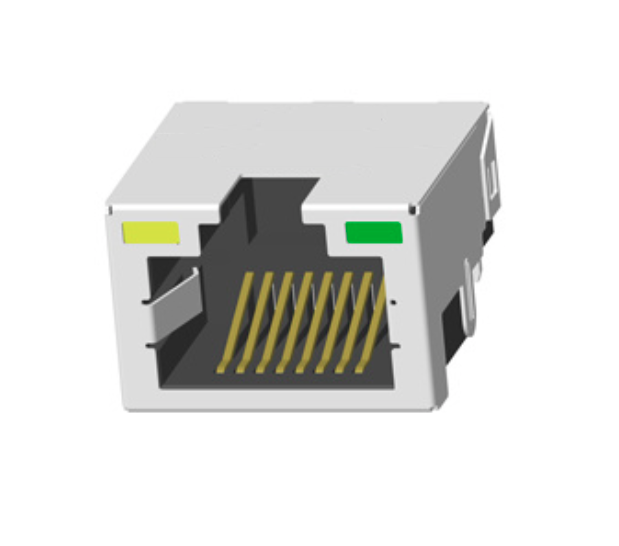

KRJ-CB4.2YGZNL Jack modulare RJ45 blindato (Tab-Up, DIP, con LED)

Il KRJ-CB4.2YGZNL è un jack modulare RJ45 a singola porta (1x1) altamente affidabile, progettato per le interfacce standard di rete locale (LAN) e di comunicazione dati,questo connettore presenta un orientamento di chiusura Tab-Up e uno stile di montaggio tradizionale DIP (Through-Hole).

Innanzitutto, questo e' un connettore RJ45 non magnetico (senza trasformatori interni),rendendolo la scelta perfetta per architetture hardware in cui i magneti Ethernet sono già integrati nel chip PHY o posizionati in modo discreto sul PCBInclosto in un resistente scudo metallico EMI e dotato di LED gialli e verdi integrati, il KRJ-CB4.2YGZNL offre ai progettisti di PCB un sistema di circuito a circuito a circuiti semplici, a basso costo e a risparmio di spazio.e un'interfaccia fisica altamente personalizzabile per l'hardware di rete.

Caratteristiche chiave del jack modulare KRJ-CB4.2YGZNL RJ45

1Durabilità altamente personalizzabile (platatura in oro)

A differenza dei connettori standard, il KRJ-CB4.2YGZNL offre opzioni di rivestimento delle aree di accoppiamento a contatto altamente flessibili.Gli acquirenti possono specificare uno spessore dell'oro che va da Gold Flash (G/F) per dispositivi di consumo a basso costo, fino a 50 μ" oro per ambienti industriali ad alta vibrazione e a ciclo di accoppiamento elevato.

2Eccellente protezione EMI.

Il connettore è completamente racchiuso in uno scudo metallico con schede EMI di messa a terra.garantire l'integrità del segnale pulito e aiutare il prodotto finale a superare le rigorose certificazioni FCC/CE EMC.

3. Rigorosa garanzia della qualità

La DGKYD garantisce la massima affidabilità sottoponendo il KRJ-CB4.2YGZNL a una prova di prestazioni elettriche del 200% (compresa una rigorosa prova di circuito aperto/corto) prima della spedizione.È pienamente conforme alla norma IEEE 802.3 norme meccaniche ed è completamente conforme alle norme RoHS e REACH.

4. Flessibili valori termici

Disponibile sia a temperatura commerciale standard (0 °C ~ 85 °C) che a temperatura industriale ampia (-40 °C ~ 85 °C),Questo jack RJ45 può essere utilizzato in tutto, dai router per ufficio ai gateway IoT esterni..

Specifiche tecniche

1. Parametri generali e meccanici

2. Caratteristiche materiali ed elettriche

3- Direttive ambientali e di saldatura

Fogli di dati RJ45 KRJ-CB4.2YGZNL

Applicazioni mirate

Poiché manca di magnetismo interno, il KRJ-CB4.2YGZNL è altamente versatile e in genere accoppiato con trasformatori di isolamento esterni o PHY moderni con magnetismo incorporato.Le applicazioni ideali includono::

• Dispositivi di rete:Router di consumo, switch non gestiti e hub Ethernet.
• IoT industriale:Convertitori seriale-Ethernet, pannelli di controllo PLC e contatori intelligenti.
• elettronica di consumo:Schede madre per Smart TV, set-top box (STB) e schede madre per PC.
• Sistemi di sicurezza:Hub NVR/DVR e stazioni base di telecamere IP.

Linee guida di progettazione ingegneristica

Per i progettisti di PCB che integrano il KRJ-CB4.2YGZNL:

1. Requisito di magnetismo:Assicurarsi che lo schema includa trasformatori di isolamento Ethernet discreti (magnetici) tra il chip PHY e questo connettore, in quanto non contiene bobine interne.
2. Taglio del pannello (Tab-Up):Progettare l'alloggiamento del dispositivo in modo da ospitare un meccanismo di bloccaggio Tab-Up (la pinza di plastica del cavo sarà rivolta verso l'alto).
3. Impatto di emissioni:Indirizzare le schede EMI dello scudo direttamente sul suolo del telaio (Terra) utilizzando spesse tracce di rame a bassa impedenza per massimizzare l'efficacia dello scudo.
4. Resistenze a LED:I LED gialli e verdi integrati richiedono resistori esterni di limitazione della corrente appropriati sul PCB, su misura per la tensione di azionamento del sistema.

Domande frequenti

D: Il KRJ-CB4.2YGZNL ha un magnetismo interno?

R: No, questo è un connettore RJ45 non magnetico. Dovrete usare trasformatori magnetici discreti sul vostro PCB per ottenere l'isolamento elettrico.

D: Cosa significa il montaggio "DIP" per un connettore RJ45?

R: DIP (Dual In-line Package) in questo contesto si riferisce alla tecnologia Through-Hole (THT).I perni del connettore sono progettati per essere inseriti in fori perforati attraverso il PCB e saldati a onde sul lato opposto.

D: Questo connettore è adatto per ambienti industriali?

R: Sì, può essere ordinato con un intervallo di temperatura di funzionamento industriale da -40°C a +85°C e una placcatura in oro più spessa (fino a 50μ") per ambienti difficili.

D: Quali sono i colori LED integrati?

R: Il connettore dispone di LED gialli e verdi integrati, che sono standard per indicare lo stato del collegamento di rete e l'attività dei dati.

D: Questo connettore può essere lavorato con saldatura a reflow?

R: La versione standard è ottimizzata per la saldatura a onde, ma una versione in plastica ad alta temperatura compatibile con la saldatura a reflow è disponibile su richiesta.
