WA8704-ALD Trasformatore del percorso del segnale PoE da 1500 Vrms (150 W, IEEE 802.3bt, Gigabit)

Per gli ingegneri hardware che integrano il WA8704-ALD nei layout dei PCB:

1. Gestione Termica: Si noti che l'applicazione di una corrente continua di 1,5 A a ciascun punto centrale lato cavo comporterà un aumento approssimativo della temperatura di 15°C (da un ambiente di 25°C). Assicurare un'adeguata massa di rame e via termiche nel progetto del PCB per dissipare il calore, specialmente se si opera vicino al limite superiore di 85°C.
2. Saldatura a Reflow: Le terminazioni altamente durevoli possono resistere a un massimo di tre cicli di reflow di 40 secondi a +260°C. Le parti devono essere lasciate raffreddare completamente a temperatura ambiente tra i cicli per evitare stress interni.
3. Imballaggio per SMT: Le parti sono fornite in formato Tape and Reel (250 parti per bobina da 13 pollici). Il nastro di plastica è largo 32,4 mm con una spaziatura delle tasche di 24 mm, ottimizzato per macchine pick-and-place automatiche ad alta velocità.

Panoramica del Prodotto

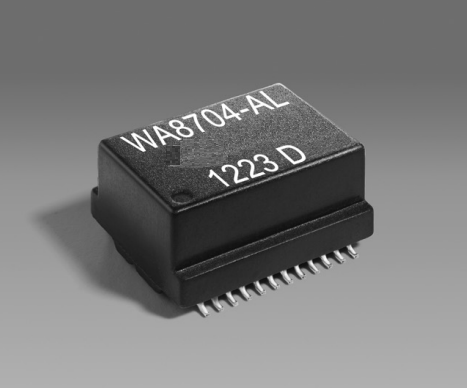

Il WA8704-ALD è un trasformatore di percorso del segnale PoE (Power over Ethernet) premium ad alte prestazioni. Specificamente ingegnerizzato per soddisfare e superare le rigorose esigenze dello standard PoE ad alta potenza IEEE 802.3bt, questo trasformatore a montaggio superficiale (SMD) è progettato per applicazioni Gigabit Ethernet (Gbit) di prossima generazione.

Capace di gestire un enorme percorso del segnale a 4 coppie da 150 W con 1,5 A su ciascun punto centrale, il WA8704-ALD offre un'erogazione di potenza senza precedenti senza compromettere l'integrità del segnale. Supera significativamente i requisiti di return loss per Gigabit Ethernet, garantendo una trasmissione dati impeccabile insieme a un'elevata potenza in watt. Con un intervallo di temperatura operativa industriale da –40°C a +85°C e un robusto isolamento di 1500 Vrms, questo trasformatore è la scelta definitiva per gli ingegneri che progettano switch PoE ad alta potenza, telecamere PTZ avanzate, small cell 5G e reti di illuminazione intelligente PoE.

Caratteristiche Principali

1. Gestione di Potenza di Prossima Generazione (IEEE 802.3bt)

Progettato per le applicazioni PoE++ più esigenti, il WA8704-ALD supporta un'architettura di potenza a 4 coppie da 150 W. Gestisce 1,5 A di corrente continua per punto centrale lato cavo con un'eccezionale efficienza termica (causando solo un aumento di temperatura di 15°C rispetto a una base di 25°C ambiente).

2. Integrità del Segnale Gigabit Impeccabile

L'erogazione di potenza non deve avvenire a scapito della velocità dei dati. Questo trasformatore è meticolosamente avvolto su un nucleo di ferrite di alta qualità per superare i requisiti standard di return loss per Gigabit Ethernet, minimizzando il crosstalk e massimizzando la reiezione tra modo differenziale e comune.

3. Isolamento e Costruzione ad Alta Affidabilità

Sicurezza e durata sono fondamentali nell'hardware B2B. Il WA8704-ALD fornisce un isolamento avvolgimento-avvolgimento di 1500 Vrms (per un minuto). Inoltre, vanta una classificazione MSL 1 (Moisture Sensitivity Level), il che significa che ha una durata illimitata sul banco (<30°C / 85% RH) e non richiede asciugatura prima della saldatura a reflow.

Specifiche Tecniche

1. Parametri Elettrici e di Prestazione

2. Specifiche Meccaniche e Materiali

3. Valutazioni Ambientali e di Saldatura

Datasheet Trasformatore PoE WA8704-ALD

Applicazioni Target

Il WA8704-ALD è un componente passivo essenziale per apparecchiature di alimentazione (PSE) e dispositivi alimentati (PD) che richiedono la conformità IEEE 802.3bt:

• Infrastruttura di Rete: Switch, midspan e iniettori PoE++ ad alta potenza.
• Telecomunicazioni: Small cell 5G e access point Wi-Fi 6/6E esterni.
• Edifici Intelligenti e Sicurezza: Telecamere IP Pan-Tilt-Zoom (PTZ), sistemi di illuminazione a LED intelligenti (illuminazione PoE) e pannelli di controllo accessi.
• IoT Industriale: Computer industriali e hub di sensori remoti che richiedono alimentazione e dati ad alta velocità tramite un unico cavo.

Domande Frequenti

D: Qual è la gestione massima di potenza del trasformatore WA8704-ALD?

R: Il WA8704-ALD è progettato per gestire un percorso del segnale a 4 coppie da 150 W, con fino a 1,5 A di corrente continua su ciascun punto centrale, rendendolo pienamente adatto per applicazioni IEEE 802.3bt PoE++.

D: Questo trasformatore supporta velocità Gigabit Ethernet?

R: Sì, è specificamente progettato per Gigabit Ethernet (Gbit) e supera i requisiti standard di return loss per garantire un'eccellente integrità del segnale.

D: Qual è la classificazione della tensione di isolamento (Hi-pot)?

R: Il trasformatore presenta una robusta tensione di isolamento di 1500 Vrms per un minuto (avvolgimento-avvolgimento).

D: Il WA8704-ALD è sensibile all'umidità durante l'assemblaggio del PCB?

R: No, ha un livello di sensibilità all'umidità (MSL) di 1, il che significa che ha una durata illimitata sul banco in condizioni standard (<30°C / 85% RH) e non richiede asciugatura preliminare prima della saldatura a reflow.

D: Quali sono le dimensioni esatte di questo componente?

R: Le dimensioni massime sono 16,50 mm (Lunghezza) x 18,60 mm (Larghezza) x 10,16 mm (Altezza). Utilizza un footprint a montaggio superficiale (SMD) a 24 pad.
