Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: LPJD4536BHNL
Documento: LPJD4536BHNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $0.65
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione: 5KK/mese
MPN: |
LPJD4536BHNL |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
MPN: |
LPJD4536BHNL |
Numero di porte: |
1x1 |
Fermo: |
Su |
Velocità dati: |
1000Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
senza |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

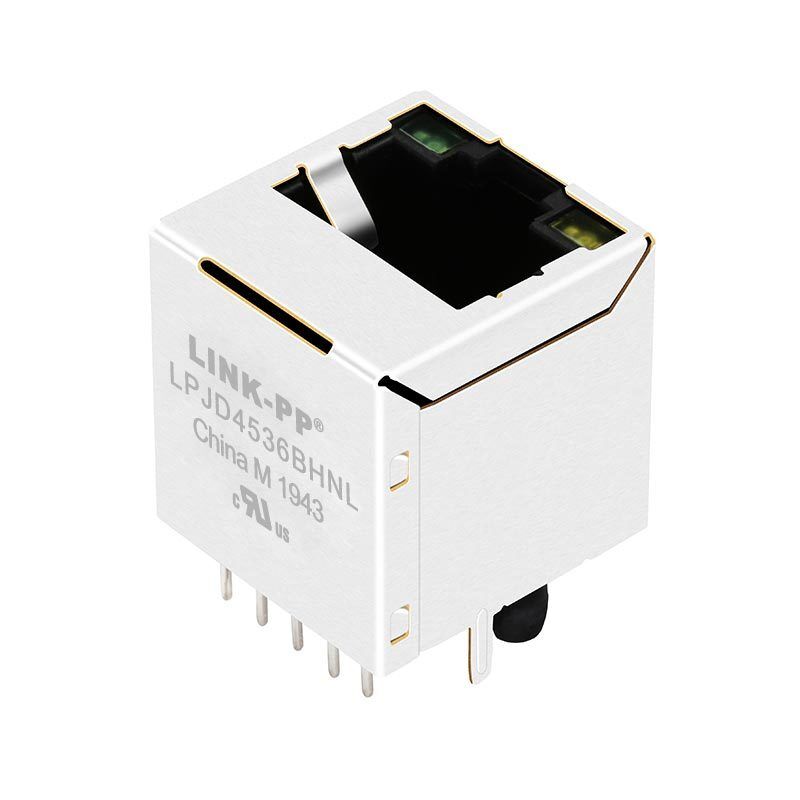

Il LINK-PP LPJD4536BHNL è un connettore RJ45 verticale (a ingresso superiore) con magnetici integrati, progettato per applicazioni 1000 Base-T (Gigabit Ethernet)ad alta velocità. Progettato per ottimizzare lo spazio sulla PCB orizzontale, questo connettore a ingresso superiore è ideale per switch di rete compatti, router e schede LAN-on-Motherboard (LOM).
Costruito per resistere ad ambienti difficili, presenta un intervallo di temperatura operativa industriale da -40°C a +85°C. Il connettore è alloggiato in un robusto scudo in acciaio inossidabile SUS201 (senza linguette a molla EMI per un montaggio a filo pannello) ed è completamente certificato UL (File E484635) e conforme a IEEE 802.3, garantendo sicurezza e integrità del segnale di prim'ordine per hardware di rete aziendale e industriale.
| Caratteristica | Specifiche |
| Produttore | LINK-PP |
| Codice prodotto (MPN) | LPJD4536BHNL |
| Velocità dati | 1000 Base-T (Gigabit Ethernet) |
| Stile di montaggio | Verticale / Ingresso superiore / Through Hole (THT) |
| Temperatura operativa | -40°C a +85°C (Grado industriale) |
| Materiale dell'alloggiamento | PBT Nero, UL94V-0 |
| Materiale dei contatti | Bronzo fosforoso (T=0,35 mm) con placcatura oro 6µ" |
| Schermatura | Acciaio inossidabile SUS201 (T=0,2 mm), senza linguette a molla EMI |
| Configurazione LED | Sinistro: Verde (565 nm) | Destro: Giallo (585 nm) |
| Parametro | Valore |
| Rapporto spire | 1CT : 1CT (±5%) |
| Induttanza (OCL) | 350 µH Min (@ 100KHz, 0,1V, polarizzazione DC 8mA) |
| Tensione di isolamento (HiPot) | 1500 Vrms (lato PHY verso lato linea) |
| Perdita di inserzione | -1,2 dB Max (1-100MHz) |
| Perdita di ritorno (Min) | -16dB (1-30MHz) | -12dB (30-60MHz) | -8dB (80-100MHz) |
| Crosstalk & CMR | -30dB Min (1-100MHz) |
Cerchi un connettore RJ45 verticale LPJD4536BHNL 1000Base-T con LED?Contatta LINK-PP per:
Prezzi competitivi
e la scheda tecnica oggi stesso.
