LPJE160HENL Collettore modulare RJ45 con LED verde/giallo, di grado industriale

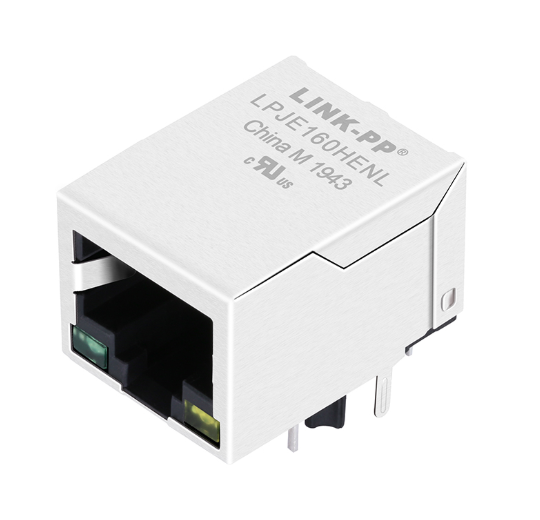

Il LINK-PP LPJE160HENL è un jack modulare RJ45 blindato 8P8C a singola porta (1x1) progettato senza magneti integrati (Non-MagJack / passaggio diretto).Progettato in un orientamento "Tab-Down" (chiusura verso il basso) che consente di risparmiare spazio con indicatori di stato LED verdi e gialli integrati, fornisce un profilo di profondità compatto di soli 21,30 mm, più del 30% più corto rispetto ai connettori MagJack standard.

Funzionando in modo affidabile in un'ampia gamma di temperature industriali da -40°C a +85°C, l'LPJE160HENL è dotato di una tensione dielettrica di resistenza al cambio di 1000V, un rivestimento in oro di 50 μ-inch resistente,e alloggiamento termoplastico ignifugo UL 94V-0 (UL CertifiedE' la scelta di interconnessione preferita per i progetti hardware che richiedono topologie di trasformatori esterni discreti, isolamento medico/industriale ad alta tensione,o interfacce di bus seriale non Ethernet, inclusa la RS-485, RS-232, CAN bus, DMX-512 e Modbus.

[Centro di Azione Ingegneristica]

• ¢ [Scaricare disegno ufficiale di ingegneria LP09102425 (LPJE160HENL.pdf) ]
• [Scaricare il modello 3D STEP e le impronte ECAD (Altium / KiCad / OrCAD) ]
• 🎁 [Richiedi campioni gratuiti di valutazione di ingegneria]
• ¢ [Richiesta di quotazione dei prezzi diretti del fabbricante (RFQ) ]

Specifiche tecniche e dati parametrici

1Specificativi generali e meccanici

2. Specifiche elettriche (@ 25°C)

3. Specifiche ottiche ed elettriche integrate LED

Per evitare errori di layout di inversa polarità, i circuiti interni dei LED e i parametri ottici sono definiti di seguito:

LED sinistro (verde) LED destro (giallo)
PIN 9 (+) PIN 11 (+)
- Sì, signore.
│ │ │
- E' un'altra cosa.
Numero di segnalazione

4Profil ambientale e saldatura

• Intervallo di temperatura di funzionamento: da -40°C a +85°C (Vero grado industriale esteso)
• Intervallo di temperatura di conservazione: -40°C a +85°C
• Limite termica di saldatura ondulata/riflusso: temperatura di punta di 250°C per 5 secondi al massimo

LPJE160HENL RJ45 Modular Jack Datasheet - Meccanica

Perché scegliere un RJ45 non magnetico?

Mentre i MagJacks dominano la rete PC standard, l'LPJE160HENL non magnetico risolve sfide architettoniche critiche in applicazioni industriali e non Ethernet:

1. Protocolli seriali non Ethernet (RS-485 / CAN / DMX-512) I trasformatori integrati bloccano le frequenze DC / basse.
2. Magnetismo medico/discreto ad elevato isolamento consente ai progettisti di schede di accoppiarsi con trasformatori discreti di isolamento rinforzati specializzati a 4 kV~6 kV sul PCB.
3. Compatta profondità di 21,30 mm (cospiti con spazio limitato) Oltre 10 mm più corta rispetto ai tipici MagJacks (> 32 mm di profondità), riducendo drasticamente l'impronta del pannello anteriore sul piano posteriore.

Dimensioni meccaniche e layout PCB raccomandato

DIMENSIONI raccomandate per la disposizione dei PCB (vista dall'alto)

15,80 mm [larghezza]
- E' una cosa che non si può fare.
│ [Cavità di accoppiamento frontale] │
│ │
│ (2-Ø3.25) Punte di localizzazione │ Distanza tra le due punte: 12,93 mm
│ (2-Ø1.70) Schede │ Spaziamento: 15,50 mm
│ │
│ Pin 9-12 (LED) │ Tensione: 2,54 mm
│ Pin 1-8 (contatti di segnale) │ passo: 1,27 mm di spostamento / fila 2,54 mm
- E' una cosa che non si può fare.
21,30 mm [Profondità]

• Dimensioni esterne complessive: 15,80 mm (larghezza) × 13,70 mm (altezza sopra il PCB) × 21,30 mm (profondità).
• Diametro del perno di localizzazione: 2 × Ø3,25 mm di fori spaziati a 12,93 mm da centro a centro per la stabilizzazione meccanica anti-torsione.
• Spaziamento tra i punti di attacco: 2 × Ø1,70 mm di fori spaziati a 15,50 mm per il legame a terra rigido del pannello.
• Distanza di contatto del segnale: 8 × Ø0,90 mm di fori in due file scaglionati (dislivello della colonna di 1,27 mm, dislivello della fila di 2,54 mm).

Imballaggio, approvvigionamento e logistica master cartone

L'LPJE160HENL è fornito in vassoi di sicurezza a scarica elettrostatica (ESD) stampati su misura, progettati per inserimento automatizzato e linee di montaggio standardizzate:

• Imballaggio primario (Tray): 50 pezzi per tavolo stampato.
• Configurazione della pila: 20 vassoi per pila verticale (1000 pezzi).
• Imballaggio Master Carton: 2 pile = 40 vassoi = 2.000 pezzi per master carton.
• Dimensioni del cartone principale: 525 mm × 300 mm × 235 mm.
• Tempo di consegna standard di fabbrica: 2-4 settimane (mantiene stock di riserva per le previsioni dinamiche OEM).
• Documentazione di spedizione: certificato di conformità (CoC), dichiarazione di conformità RoHS, elenco di imballaggio e tracciabilità completa del lotto.

Domande frequenti

D1: Qual è la differenza funzionale tra LPJE160HENL e un RJ45 MagJack?

R: L'LPJE160HENL non contiene trasformatori magnetici interni o bobine di soffocamento.Se si sta progettando una porta Ethernet standard 10/100/1000BASE-T con questa parteAl contrario, se si progettano RS-485, CAN bus o sistemi DC proprietari su RJ45,la progettazione non magnetica è obbligatoria per prevenire il cortocircuito induttivo dei segnali CC.

D2: Qual è la polarità esatta del pin per i LED integrati?

R: Secondo il disegno tecnico:

• LED sinistra (verde): Pin 9 è Anodo (+), Pin 10 è Catodo (-).
• LED a destra (giallo): Pin 11 è Anodo (+), Pin 12 è Catodo (-).

D3: Qual è il significato meccanico dell'orientamento "Tab-Down"?

R: "Tab-Down" (o "Latch-Down") significa che il blocco di rilascio della spina del cavo RJ45 è rivolto verso il basso verso la superficie del PCB.tabelle di controllo, o cornici di visualizzazione montate direttamente sopra la porta RJ45.

D4: LPJE160HENL è indicato per ambienti industriali difficili?

A: Sì. A differenza dei jack modulari commerciali standard, destinati solo a temperature comprese tra 0°C e +70°C, il LPJE160HENL è completamente adattato per temperature di funzionamento tra -40°C e +85°C.dotato di un'elevata resistenza al contatto di 750 cicli di accoppiamento, e ha la certificazione di infiammabilità UL 94V-0 (file E484635).
