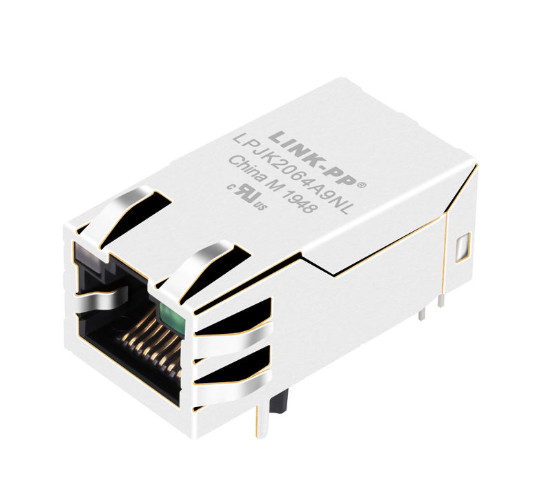

LPJK2064A9NL Connettore RJ45 1000BASE-T con LED e supporto PoE

ILLINK-PP LPJK2064A9NLè un modulo connettore integrato RJ45 (ICM/Magjack) Gigabit (1000BASE-T) a porta singola (1x1) di livello industriale progettato per applicazioni di rete ad alta densità che richiedono Power over Ethernet (PoE). Dotato di trasformatori di isolamento 1CT:1CT integrati, filtro di modo comune, terminazione Bob Smith da 75Ω, dita a molla EMI multicontatto e doppi LED integrati, offre una robusta integrità del segnale e un isolamento di 1500 Vrms in un ingombro compatto.

• 🔘[Scarica la scheda tecnica ufficiale (LPJK2064A9NL.pdf)]
• 🔘[ Richiedi un preventivo immediato (Richiesta di offerta)]
• 🔘[ Ordina campioni tecnici gratuiti (spedizione in 24-48 ore)]
• 🔘[Scarica simboli CAD e modelli STEP 3D]

Istantanea tecnica chiave

Specifiche elettriche

Le seguenti specifiche elettriche sono fornite per LPJK2064A9NL a25°C.

Queste specifiche sono particolarmente rilevanti quando si qualifica il connettore per un progetto PCB Gigabit Ethernet perché forniscono i criteri di prestazione elettrica necessari per valutare l'interfaccia magnetica integrata piuttosto che trattare la parte come un solo jack meccanico RJ45.

Scheda tecnica del connettore RJ45 1000BASE-T - Layout meccanico e PCB:

Caratteristiche principali del connettore PoE RJ45 LPJK2064A9NL:

LPJK2064A9NL è un connettore RJ45 1×1 1000BASE-T con componenti magnetici integrati, dito a molla EMI, indicatori LED e supporto PoE per applicazioni Ethernet.

• Gigabit Ethernet 1000BASE-Tinterfaccia
• Magnetici Ethernet integrati
• 1×1 RJ45 a porta singolaconfigurazione
• Dito a molla EMIper la schermatura
• Indicatori LED integrati
• SinistraLED bicolore verde/giallo
• GiustoLED verde
• Progettato perApplicazioni PoE
• OCL minimo 350 μH
• Isolamento 1500 Vrmstra il lato PHY e il lato linea
• Temperatura operativa da 0°C a +70°C
• Ad angolo rettomontaggio a foro passante
• Custodia in PBT + 30% fibra di vetro
• UL94-V0materiale dell'alloggiamento
• Contatti in bronzo fosforoso C5210R-EH
• Area di contatto placcata in oro,≥6 μpollici
• Schermo in acciaio inossidabile SUS 304-1/2H con dito a molla EMI
• Conforme alla direttiva RoHS
• Certificato UL,File n. E484635
• Progettato secondoIEEE 802.3requisiti

Schema interno e assegnazione dei pin

LPJK2064A9NL è dotato di un'interfaccia differenziale a 4 canali abbinata per un funzionamento completo 1000BASE-T full-duplex, terminazione passiva Bob Smith integrata e percorsi Power over Ethernet dedicati con presa centrale.

Punti salienti dell'architettura schematica

Connessioni laterali PHY (pin 1–12):

• Canale 1: MD1+ (Pin 11), MDCT1 (Pin 12), MD1- (Pin 10)
• Canale 2: MD2+ (Pin 4), MDCT2 (Pin 6), MD2- (Pin 5)
• Canale 3: MD3+ (Pin 3), MDCT3 (Pin 1), MD3- (Pin 2)
• Canale 4: MD4+ (Pin 8), MDCT4 (Pin 7), MD4- (Pin 9)

Pin di iniezione CC PoE (pin 13–16):VC+ (Pin 13, Pin 15) e VC− (Pin 14, Pin 16) instradano l'alimentazione direttamente attraverso le prese centrali dei trasformatori lato cavo, classificati per una corrente bilanciata continua di 350 mA.

Protezione integrata in modalità comune e transitoria:

• Terminazione lato cavo: integrata4×75 Ωresistori di isolamento in serie con4×22nFcondensatori.
• Disaccoppiamento ad alta tensione: alta tensione 1000 pF/2 kV1000 pF/2 kVcondensatore derivato direttamente alla massa dello schermo metallico esterno (SHIELD).

Supporto per applicazioni PoE

LPJK2064A9NL è progettatoper applicazioni PoEe specifica una corrente di linea CC bilanciata continua massima di:350 mA a 57 VCC

La capacità di corrente lato linea specificata deve essere presa in considerazione quando si qualifica il connettore per l'architettura PoE prevista.

Il prodotto fornisce ancheIsolamento di 1500 Vrms tra il lato PHY e il lato linea, una caratteristica elettrica importante per le interfacce Ethernet isolate.

Per un'implementazione PoE completa, i progettisti del sistema dovrebbero valutare l'interfaccia magnetica RJ45 insieme ai circuiti PSE/PD PoE, PHY, componenti di protezione, layout PCB, condizioni termiche e requisiti IEEE 802.3 applicabili.

Importante:La specifica 350 mA/57 V CC non deve essere interpretata di per sé come una classe di potenza PoE garantita. Il livello di potenza PoE applicabile deve essere determinato dalle specifiche complete del prodotto e dall'implementazione del sistema.

Applicazioni del connettore RJ45 CON LED

• SOHO e reti a banda larga: Modem ADSL/VDSL, Access Point Wi-Fi 6/7, ONU GPON.
• Incorporato e informatico: LAN su scheda madre (LOM), PC industriale (IPC), Computer a scheda singola (SBC).
• Switching e routing aziendali: Switch di rete gestiti a 16/24/48 porte, hub di rete core, router.
• Dispositivi alimentati PoE (PD) e PSE: Telecamere di sorveglianza IP, terminali VoIP, gateway IoT, controller di illuminazione intelligente.

Layout dell'ingegnere hardware e lista di controllo EMC

1, Massa del telaio e massa digitale:
Non collegare direttamente la terra del circuito digitale (DGND) ai pin della schermatura metallica esterna del connettore. L'LPJK2064A9NL contiene un condensatore interno da 1000 pF/2 kV che accoppia in modo sicuro il rumore ad alta frequenza dalla presa centrale alla schermatura del telaio mantenendo l'isolamento CC a bassa frequenza.

2. Instradamento differenziale della coppia:
Assicurarsi che tutte e quattro le coppie (da MD1±a MD4±) siano instradate come coppie controllate con impedenza differenziale da 100 Ω. Mantieni la corrispondenza della lunghezza intra-coppia entro ±5 mil e riduci al minimo le transizioni degli strati attraverso i via.

3. Tracce corrente PoE:
Le tracce che si estendono dai pin 13, 14, 15 e 16 al controller PoE integrato o al bridge PD devono essere dimensionate con una larghezza di traccia sufficiente (minimo 25-30 mil per rame da 1 oncia) per gestire la corrente continua continua di 350 mA CC senza innalzamento termico.

4. Messa a terra del pannello:
Assicurarsi che le dita a molla EMI perimetrali mantengano un contatto a molla costante a 360 gradi contro la cornice metallica del pannello frontale per evitare perdite RF alla frequenza fondamentale Ethernet di 125 MHz.

 Domande frequenti

Q1: Qual è la differenza principale tra i connettori LPJK2064A9NL e i connettori Gigabit RJ45 non PoE?

Risposta: LPJK2064A9NL incorpora linee di uscita CC isolate con presa centrale (pin da 13 a 16) in grado di trasportare fino a 350 mA di corrente continua a 57 V CC. I Magjack standard non PoE collegano internamente queste prese centrali solo ai resistori di terminazione Bob Smith, che non possono trasportare corrente continua e si bruceranno se sottoposti a tensioni PoE.

Q2: Come si controlla il LED bicolore sui Pin 19 e Pin 20?

Risposta: i pin 19 e 20 sono collegati a una coppia di due diodi antiparalleli. Per illuminarsi in verde, collegare il pin 20 ALTO (1,8 V∼2,6 V1,8 V∼2,6 V) e Pin 19 BASSO. Per illuminare il giallo, invertire gli stati di azionamento attivando il Pin 19 ALTO e il Pin 20 BASSO. Quando entrambe le linee GPIO sono mantenute nello stesso stato logico, il LED rimane spento.

D3: LPJK2064A9NL può essere utilizzato con PHY Ethernet sia in modalità tensione che in modalità corrente?

Risposta: sì. L'LPJK2064A9NL utilizza rapporti simmetrici 1CT:1CT su tutti i trasformatori a quattro canali. Si interfaccia perfettamente con i PHY in modalità tensione (dove le prese centrali terminano a terra tramite condensatori di disaccoppiamento) e PHY in modalità corrente (dove le prese centrali sono collegate alla tensione di alimentazione PHY, ad esempio +3,3 V o +2,5 V).

D4: LPJK2064A9NL supporta PoE+ (IEEE 802.3at) o PoE++ (IEEE 802.3bt)?

Risposta: No. LPJK2064A9NL è classificato per una corrente di linea bilanciata massima di 350 mA continui a 57 V CC, in linea con IEEE 802.3af (PoE tipo 1, fino a 15,4 W). Per applicazioni PoE+ a potenza superiore (600 mA, 30 W) o PoE++, contattare LINK-PP per la nostra serie magnetica aggiornata da 600 mA/1000 mA.
