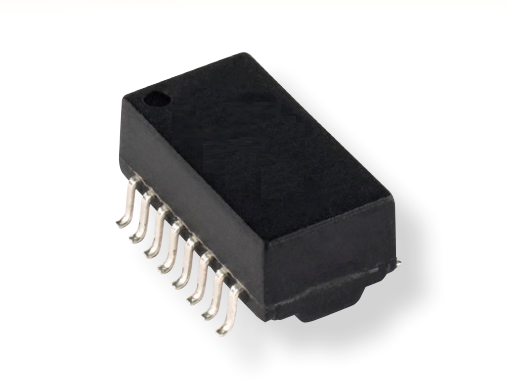

SM13072APEL AEC-Q200 Trasformatore LAN 10/100 Base-T Componenti magnetici LAN discreti

Dettagli del prodotto

Luogo di origine: Cina

Marca: LINK-PP

Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168

Numero di modello: SM13072APEL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 50 pezzi

Prezzo: $0.05-$0.38

Imballaggi particolari: 600 pezzi/bobina

Tempi di consegna: In borsa entro 3 giorni

Termini di pagamento: TT, net30/60/90 giorni

Capacità di alimentazione: 5KK/mese

Ottenga il migliore prezzo
Evidenziare:

SM13072APEL

,

10/100 Trasformatore LAN base-T

,

AEC-Q200 Magnetics LAN discreto

Numero di parte:
SM13072APEL
Tipo di prodotto:
10/100 Trasformatore LAN base-T
Funzione:
Corrispondenza e isolamento dell'impedenza Ethernet
Struscio in modalità comune integrato:
SÌ
Montaggio:
Montaggio superficiale (SMD)
Pacchetto:
Pacchetto stile SMD/SOIC a 16 pin
Costruzione:
In pentola
Rapporto giri TX:
1:1±2%
Rapporto giri RX:
1:1±2%
OCL:
350 µH min.
Tensione di isolamento:
1500 Vrms / 2250 VCC
Temperatura operativa:
Da -40°C a +125°C
Qualificazione:
AEC-Q200
Conformità:
RoHS, compatibile IEEE 802.3
Numero di parte:
SM13072APEL
Tipo di prodotto:
10/100 Trasformatore LAN base-T
Funzione:
Corrispondenza e isolamento dell'impedenza Ethernet
Struscio in modalità comune integrato:
SÌ
Montaggio:
Montaggio superficiale (SMD)
Pacchetto:
Pacchetto stile SMD/SOIC a 16 pin
Costruzione:
In pentola
Rapporto giri TX:
1:1±2%
Rapporto giri RX:
1:1±2%
OCL:
350 µH min.
Tensione di isolamento:
1500 Vrms / 2250 VCC
Temperatura operativa:
Da -40°C a +125°C
Qualificazione:
AEC-Q200
Conformità:
RoHS, compatibile IEEE 802.3
SM13072APEL AEC-Q200 Trasformatore LAN 10/100 Base-T Componenti magnetici LAN discreti


Il SM13072APEL è un modulo trasformatore di impulsi Ethernet 10/100 Base-T discreto ad alta affidabilità, a montaggio superficiale (SOIC a 16 pin), progettato specificamente per ambienti automobilistici e industriali difficili. Costruito con una costruzione completamente incapsulata, avvolgimento automatico delle bobine e induttori di modo comune integrati sul lato cavo, fornisce un funzionamento continuo fino a +125 °C, una robusta immunità al rumore differenziale (DCMRR: -35 dB) e un isolamento dielettrico doppio di 1500 Vrms / 2250 Vdc.




Specifiche principali dello SM13072APEL in sintesi


Parametro Specifiche Significato ingegneristico
Velocità Ethernet 10/100 Base-T (Fast Ethernet) Compatibilità IEEE 802.3 completa per adattatori, hub e LOM
Temperatura operativa -40 °C a +125 °C Qualificato AEC-Q200 per vani motore automobilistici e ambienti industriali difficili
Rapporto di spire 1 : 1 (TX) / 1 : 1 (RX) ±2% Accoppiamento simmetrico per PHY in modalità tensione e modalità corrente
Induttanza a circuito aperto (OCL) 350 μH Min. (@ 100 kHz, 0,1 V, 8 mA di polarizzazione CC) Previene la saturazione del nucleo magnetico in caso di squilibrio CC diretto
Isolamento dielettrico (Hipot) 1500 Vrms / 2250 Vdc (60 Sec @ 1 mA) Protezione eccezionale contro sovratensioni di linea, EFT ed ESD
Costruzione dell'involucro SOIC SMD a 16 pin, Incapsulato ("P") Resiste all'ingresso di umidità, cicli termici severi e vibrazioni
Processo di produzione Avvolgimento automatico e assemblaggio induttore Alta densità di torsione per unità di lunghezza; induttanza di dispersione ultrabassa (0,5 μH)
Imballaggio standard Nastro e bobina (bobina da 13 pollici, 600 pezzi/bobina) Ottimizzato per linee di prelievo e posizionamento SMT automatiche ad alta velocità




Caratteristiche elettriche dello SM13072APEL


Tutte le specifiche elettriche di seguito sono specificate a25°Csalvo diversa indicazione.


Parametro elettrico Condizione di test Specifiche
Rapporto spire TX 100 kHz, 0,1 V 1:1 ±2%
Rapporto spire RX 100 kHz, 0,1 V 1:1 ±2%
Induttanza a circuito aperto (OCL) 100 kHz, 0,1 V, polarizzazione CC 8 mA 350 μH Min.
Induttanza di dispersione, TX 100 kHz, 0,1 V, TD con TX in corto 0,5 μH Max.
Induttanza di dispersione, RX 100 kHz, 0,1 V, RD con RX in corto 0,5 μH Max.
Capacità avvolgimento-avvolgimento 100 kHz, 0,1 V 35 pF Max.
DCR, TD & RD Lato chip 1,4 Ω Max.
DCR, TX & RX Lato cavo 1,0 Ω Max.
Perdita di inserzione 1–100 MHz -1,1 dB Max.
Perdita di ritorno 1–40 MHz, carico 100 Ω -16 dB Min.
Perdita di ritorno 40–100 MHz, carico 100 Ω -10 + 20 log(f/80 MHz) dB Min.
Diafonia 1–60 MHz -40 dB Min.
Diafonia 60–100 MHz -35 dB Min.
Reiezione di modo comune 1–60 MHz -37 dB Min.
Reiezione di modo comune 60–100 MHz -30 dB Min.
Rapporto di reiezione differenziale-modo comune 30 MHz -35 dB Min.
Rapporto di reiezione differenziale-modo comune 60 MHz -35 dB Min.
Hi-Pot TD verso TX / RD verso RX, 1 mA, 60 s 1500 Vrms / 2250 Vdc


La scheda tecnica Bourns pubblicata fornisce le stesse caratteristiche elettriche del nucleo, tra cui 350 μH OCL, 0,5 μH di induttanza di dispersione massima, 35 pF di capacità di avvolgimento massima, -1,1 dB di perdita di inserzione massima e 1500 Vrms di isolamento.

Perché l'OCL di 350 μH è importante

L'induttanza a circuito aperto (OCL) è un parametro di selezione chiave per un trasformatore Ethernet 10/100. Lo SM13072APEL specifica un minimo di 350 μH a 100 kHz, 0,1 V e 8 mA di polarizzazione CC.Gli ingegneri che confrontano trasformatori LAN 10/100 alternativi dovrebbero valutare l'OCL nelle stesse condizioni di misurazione piuttosto che confrontare i valori di induttanza senza condizioni di test.Bassa induttanza di dispersione per l'integrità del segnale

Lo SM13072APEL specifica un'induttanza di dispersione massima di 0,5 μH per entrambi i canali di trasmissione e ricezione. Una bassa induttanza di dispersione aiuta a mantenere le caratteristiche di accoppiamento ad alta frequenza previste del trasformatore.


La capacità di avvolgimento specificata è inoltre limitata a 35 pF massimo, il che è rilevante quando si valuta il comportamento del segnale ad alta frequenza e la compatibilità del trasformatore.

Scheda tecnica magnetica LAN SM13072APELSchema elettrico e configurazione dei pinLo SM13072APEL integra due canali simmetrici 1:1 (Trasmissione TX e Ricezione RX). Gli induttori di modo comune (CMC) sono posizionati sul lato cavo (pin 14/16 e 9/11) per attenuare il rumore elettromagnetico di modo comune prima che entri nel sistema di terra del PCB.


CANALE DI TRASMISSIONE (TX) CANALE DI RICEZIONE (RX) Lato PHY Lato cavo Lato PHY Lato cavo Pin 1 (TD+) ───► ┌─── Pin 16 (TX+) Pin 6 (RD+) ───► ┌─── Pin 11 (RX+) ) ( ) ( Pin 2 (CT) ───► └─ 1:1 ─► ┌─── Pin 15 (CT) Pin 7 (CT) ───► └─ 1:1 ─► ┌─── Pin 10 (CT) ) ( [Modo comune ) ( [Modo comune Pin 3 (TD-) ───► └─ └─── Pin 14 (TX-) Pin 8 (RD-) ───► └─ └─── Pin 9 (RX-) (Induttore] *Nota: i pin 4, 5, 12 e 13 sono Non Connessi (NC).Tabella assegnazione pinN. pin




Nome pin


Tipo segnale


DescrizioneDestinazione connessione1




TD+


Ingresso


Trasmissione differenziale positivo (primario) Uscita PHY Ethernet TX+ 2 CT Center Tap
Center Tap primario di trasmissione Condensatore di disaccoppiamento a GND (PHY di tensione) / VDD (PHY di corrente) 6 TD- Ingresso
Trasmissione differenziale negativo (primario) Pin connettore RJ45 1 Perché i magnetici discreti superano i Magjack integrati nelle applicazioni automobilistiche? NC I/O (Induttore)
Nessuna connessione interna Lasciare aperto / Fluttuante 6 RD+ Ingresso/Uscita
Ricezione differenziale positivo (primario) Pin connettore RJ45 2 15 CT Center Tap
Center Tap primario di ricezione Condensatore di disaccoppiamento a GND (PHY di tensione) / VDD (PHY di corrente) 10 RD- Ingresso/Uscita
Ricezione differenziale negativo (primario) Pin connettore RJ45 1 Perché i magnetici discreti superano i Magjack integrati nelle applicazioni automobilistiche? RX- I/O (Induttore)
Ricezione differenziale negativo (secondario) Pin connettore RJ45 6 10 CT Center Tap
Center Tap secondario di ricezione Rete di terminazione Bob Smith (75 Ω a condensatore HV) L'avvolgimento automatico aumenta le torsioni della coppia di fili per unità di lunghezza. Questo controllo preciso dell'avvolgimento garantisce l'accuratezza del rapporto spire (±2%) e riduce l'induttanza di dispersione a un valore leader del settore ≤0,5 μH, garantendo transizioni di bordo degli impulsi nitide e un jitter minimo. RX+ I/O (Induttore)
Ricezione differenziale positivo (secondario) Pin connettore RJ45 1 Perché i magnetici discreti superano i Magjack integrati nelle applicazioni automobilistiche? NC Capacità termica estrema (-40 °C a +125 °C):
Nessuna connessione interna Lasciare aperto / Fluttuante L'avvolgimento automatico aumenta le torsioni della coppia di fili per unità di lunghezza. Questo controllo preciso dell'avvolgimento garantisce l'accuratezza del rapporto spire (±2%) e riduce l'induttanza di dispersione a un valore leader del settore ≤0,5 μH, garantendo transizioni di bordo degli impulsi nitide e un jitter minimo. TX- I/O (Induttore)
Trasmissione differenziale negativo (secondario) Pin connettore RJ45 2 15 CT Center Tap
Center Tap secondario di trasmissione Rete di terminazione Bob Smith (75 Ω a condensatore HV) L'avvolgimento automatico aumenta le torsioni della coppia di fili per unità di lunghezza. Questo controllo preciso dell'avvolgimento garantisce l'accuratezza del rapporto spire (±2%) e riduce l'induttanza di dispersione a un valore leader del settore ≤0,5 μH, garantendo transizioni di bordo degli impulsi nitide e un jitter minimo. TX+ I/O (Induttore)
Trasmissione differenziale positivo (secondario) Pin connettore RJ45 1 Perché i magnetici discreti superano i Magjack integrati nelle applicazioni automobilistiche? Mentre i Magjack RJ45 integrati sono popolari nelle apparecchiature per ufficio consumer, i magnetici discreti SM13072APEL sono l'architettura preferita per le piattaforme automobilistiche e industriali difficili a causa di tre fattori chiave: Capacità termica estrema (-40 °C a +125 °C):
I Magjack commerciali contengono alloggiamenti interni in plastica, inserti LED e bobine non incapsulate con una classificazione massima di +70 °C o +85 °C. Lo SM13072APEL utilizza epossidica di incapsulamento speciale di grado automobilistico e nuclei in ferrite ad alta temperatura di Curie, garantendo un'induttanza stabile anche nei vani motore ad alta temperatura. Avvolgimento automatico ad alta densità: L'avvolgimento automatico aumenta le torsioni della coppia di fili per unità di lunghezza. Questo controllo preciso dell'avvolgimento garantisce l'accuratezza del rapporto spire (±2%) e riduce l'induttanza di dispersione a un valore leader del settore ≤0,5 μH, garantendo transizioni di bordo degli impulsi nitide e un jitter minimo. Layout flessibile per soppressione ESD e sovratensioni: I trasformatori discreti consentono agli ingegneri di posizionare diodi di protezione ESD ad alta energia (come array TVS a bassa capacità) direttamente tra il connettore RJ45 esterno e il trasformatore, isolando le correnti di clamping dal PHY.



SM13072APEL Datasheet Electrical Schematic


SM13072APEL Datasheet Recommended PCB Layout


SM13072APEL Datasheet Product Dimensions




Dimensioni meccaniche, impronta di saldatura e informazioni sul processo


Dimensioni dell'involucro (SOIC a 16 pin)Lunghezza corpo: 12,80 ± 0,25 mm (0,504 ± 0,010 pollici)

Larghezza corpo:
6,90 ± 0,25 mm (0,272 ± 0,010 pollici)


Larghezza totale (da piombo a piombo):
9,50 ± 0,25 mm (0,374 ± 0,010 pollici) Altezza involucro: 5,65 ± 0,25 mm (0,222 ± 0,010 pollici)Passo dei piombi:


1,27 ± 0,05 mm (0,050 ± 0,002 pollici)
Larghezza del piombo:




0,46 ± 0,05 mm (0,018 ± 0,002 pollici)


Distanza tra i centri delle file:


  • 8,89 ± 0,25 mm (0,350 ± 0,010 pollici)Schema di posizionamento PCB consigliato
  • Larghezza pad: 0,76 mm (0,030 pollici)
  • Passo pad: 1,27 mm (0,050 pollici)
  • Distanza tra le file di pad: 7,10 mm (0,280 pollici) distanza interna a 10,50 mm (0,413 pollici) distanza esterna
  • Lunghezza pad consigliata: 1,70 mm
  • Nota di progettazione dell'impronta PCBLo schema di posizionamento PCB consigliato deve essere seguito durante la progettazione o la revisione dell'impronta SM13072APEL. In particolare, gli ingegneri dovrebbero verificare il passo dei piombi di 1,27 mm, la distanza tra i centri delle file di 8,89 mm e la larghezza dei pad consigliata di 0,76 mm prima del rilascio del PCB. Il layout consigliato dal produttore specifica dimensioni dei pad-fila di 7,10 mm e 10,50 mm per le distanze interne ed esterne, rispettivamente.
  • Specifiche nastro e bobinaLarghezza nastro portante:


24,00 ± 0,30 mm (0,945 ± 0,012 pollici)


  • Passo cavità tasca: 16,00 mm (0,630 pollici)
  • Diametro bobina: 330,0 ± 2,0 mm (13,0 pollici)
  • Spessore totale bobina: 30,5 mm (1,201 pollici) Max.
  • Quantità imballaggio standard (SPQ): 600 pezzi/bobina


Domande frequenti

D1: Lo SM13072APEL è qualificato per applicazioni automobilistiche?


Risposta: Sì. Lo SM13072APEL è qualificato AEC-Q200 e classificato per un intervallo di temperatura operativa esteso da -40 °C a +125 °C. La sua costruzione SMD incapsulata a 16 pin lo rende adatto per sottosistemi Ethernet automobilistici, diagnostica di bordo (OBD), infotainment, sistemi di gestione della batteria (BMS) e reti industriali difficili.


  • D2: Quali sono i valori di induttanza primaria e rapporto spire per lo SM13072APEL?Risposta: Lo SM13072APEL presenta un rapporto spire simmetrico 1:1 sui canali di trasmissione (TD:TX) e ricezione (RD:RX) con una tolleranza di ±2%. Mantiene un'induttanza a circuito aperto (OCL) di almeno 350 μH quando testato a 100 kHz, 0,1 V, in condizioni di polarizzazione CC di 8 mA.
  • D3: Qual è il vantaggio del processo di avvolgimento automatico nello SM13072APEL?Risposta: Bourns produce lo SM13072APEL con un processo di avvolgimento automatico che aumenta le torsioni della coppia di fili per unità di lunghezza. Ciò migliora la coerenza del rapporto spire tra i lotti di produzione e riduce l'induttanza di dispersione a un massimo di 0,5 μH, riducendo il ringdown parassita e aumentando il margine di trasmissione su lunghezze di cavo maggiori.
  • D4: Lo SM13072APEL include induttori di modo comune integrati?Risposta: Sì. Il modulo integra induttori di modo comune sul lato secondario (cavo) di entrambi i canali (pin 14 e 16 per TX; pin 9 e 11 per RX), fornendo un CMR minimo di -37 dB fino a 60 MHz e un DCMRR di -35 dB a 30/60 MHz senza richiedere induttori discreti esterni.
