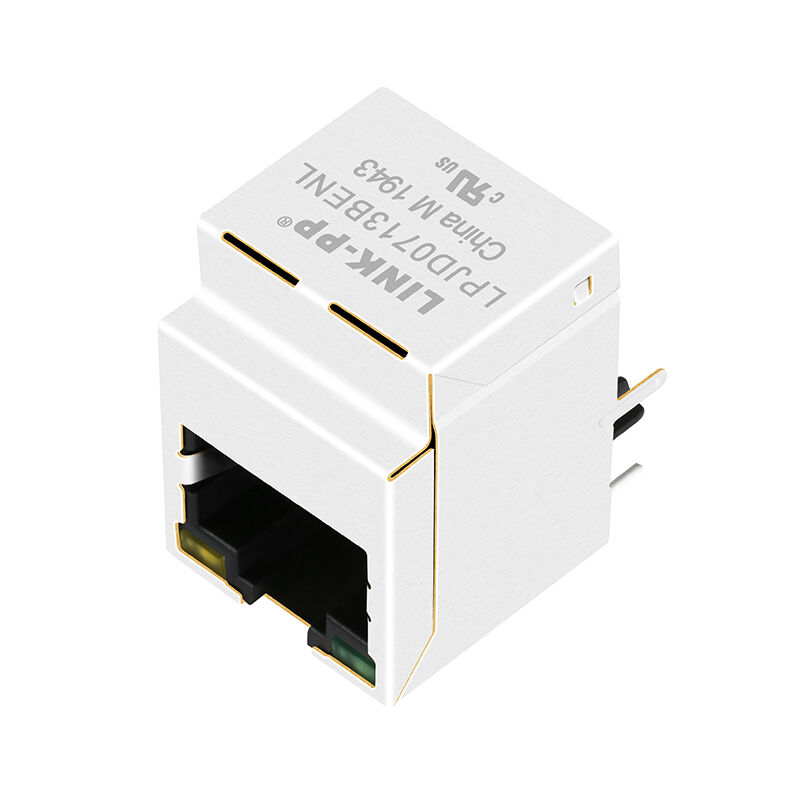

LPJD0713BENL Connettore verticale RJ45 1x1 con componenti magnetici integrati 1000 Base-T

Dettagli del prodotto

Luogo di origine: Cina

Marca: LINK-PP

Certificazione: UL,ROHS,Reach,ISO

Numero di modello: LPJD0713BENL

Documento: LPJD0713BENL.pdf

Termini di trasporto & di pagamento

Quantità di ordine minimo: Supporto per campioni gratuiti

Prezzo: $0.35-$0.7

Imballaggi particolari: Nastro e bobina

Tempi di consegna: 3-5 giorni

Termini di pagamento: L/C,D/A,D/P,T/T

Capacità di alimentazione: 5KK/mese

Ottenga il migliore prezzo
Evidenziare:

RJ45 verticale MagJack

,

1000BASE-T Magjack con LED

,

Collegamento verticale RJ45 1x1

Parte n.:
LPJD0713BENL
Numero di porte:
1x1
Fermo:
Su
Velocità dati:
1000Base-T
PoE:
Non
Opzione LED:
Con
Tab EMl:
senza
Tipo di montaggio:
Tht
Tipo di saldatura:
Onda
Intervallo di temperatura operativa:
Da 0°C a +70°C
Parte n.:
LPJD0713BENL
Numero di porte:
1x1
Fermo:
Su
Velocità dati:
1000Base-T
PoE:
Non
Opzione LED:
Con
Tab EMl:
senza
Tipo di montaggio:
Tht
Tipo di saldatura:
Onda
Intervallo di temperatura operativa:
Da 0°C a +70°C
LPJD0713BENL Connettore verticale RJ45 1x1 con componenti magnetici integrati 1000 Base-T


Il LINK-PP LPJD0713BENL è un modulo connettore integrato (ICM / Magjack) RJ45 Gigabit Ethernet (1000BASE-T) a porta singola (1x1) verticale (top-entry / 180° dritto) di grado industriale. Progettato specificamente per schede carrier con spazio limitato, server blade, strumentazione di test e PC industriali su guida DIN dove è richiesta la connessione del cavo dall'alto, integra trasformatori di isolamento magnetico 1CT:1CT, condensatori di filtraggio lato primario, una rete di terminazione Bob Smith interna, uno schermo EMI metallico e LED di stato doppi in un profilo compatto through-hole.






Matrice delle specifiche rapide (a colpo d'occhio)



Parametro Specifica Beneficio ingegneristico
Orientamento del connettore Verticale / Top-Entry (180° dritto) Risparmia spazio sul bordo del PCB; consente l'inserimento diretto del cavo dal pannello superiore
Velocità Ethernet 1000BASE-T (Gigabit Ethernet) Conformità Gigabit full-duplex secondo IEEE 802.3
Rapporto di spire 1CT : 1CT ±5% Rapporto simmetrico 1:1 compatibile con i principali PHY Gigabit
Induttanza a circuito aperto (OCL) 350 µH Min. (@ 100 kHz, 0.1 V, 8 mA DC Bias) Previene la saturazione del nucleo sotto correnti di sbilanciamento DC dirette
Isolamento dielettrico (Hipot) 1500 Vrms Min. (Lato PHY verso Lato Linea) Protezione da transienti ad alta tensione tra sistema e cavo
Filtraggio lato primario Condensatori di disaccoppiamento 4× 0.01 µF integrati Percorso di terra AC integrato; riduce il numero di condensatori discreti esterni
Terminazione lato cavo Terminazione Bob Smith integrata (4× 75 Ω + 1000 pF / 2 kV) Smorza le riflessioni del cavo in modo comune direttamente sullo schermo esterno
LED sinistro Monocolore: Verde (565 nm) Indicatore di stato Link / Connessione dedicato (Pin 13+/14-)
LED destro Monocolore: Giallo (585 nm) Indicatore di attività / trasferimento dati dedicato (Pin 11+/12-)
Altezza meccanica 22.0 ± 0.35 mm Altezza totale Profilo standardizzato per accoppiamento modulare verticale da scheda a pannello






Specifiche delle prestazioni elettriche (@ 25 °C)



Parametro Condizione di test Limite di specifica
Rapporto di spire 100 kHz, 0.1 V 1CT : 1CT ±5%
Induttanza a circuito aperto (OCL) 100 kHz, 0.1 V, 8 mA DC Bias 350 µH Min.
Perdita di inserzione 1 ~ 100 MHz -1.2 dB Max.
Perdita di ritorno (carico 100 Ω) 1 ~ 30 MHz -16.0 dB Min.
Perdita di ritorno (carico 100 Ω) 30 ~ 60 MHz -12.0 dB Min.
Perdita di ritorno (carico 100 Ω) 60 ~ 80 MHz -10.0 dB Min.
Perdita di ritorno (carico 100 Ω) 80 ~ 100 MHz -8.0 dB Min.
Diafonia (Near-End) 1 ~ 100 MHz -30.0 dB Min.
Reiezione di modo comune (CMR) 1 ~ 100 MHz -30.0 dB Min.
Tensione di isolamento (Hipot) 60 secondi (Lato PHY verso Lato Linea) 1500 Vrms Min.
Intervallo di temperatura operativa Ambiente continuo 0°C a +70°C






Scheda tecnica connettore RJ45 verticale LPJD0713BENL - Meccanica e schema:



LPJD0713BENL RJ45 1x1 Connector Datasheet-Mechanical



LPJD0713BENL Vertical RJ45 Connector Datasheet-Schematic








Dimensioni meccaniche, specifiche dei materiali e saldatura a onda



1. Dimensioni fisiche



  • Altezza totale sopra il PCB: 22.0 ± 0.35 mm (0.866 ± 0.014 in)
  • Larghezza del corpo: 16.15 ± 0.35 mm (0.636 ± 0.014 in)
  • Profondità / Lunghezza del corpo: 16.70 ± 0.35 mm (0.657 ± 0.014 in)
  • Lunghezza pin segnale (P1–P10): 4.00 ± 0.35 mm
  • Lunghezza palo di terra dello schermo: 3.50 ± 0.35 mm



2. Composizione dei materiali



  • Alloggiamento del connettore: Termoplastico PBT rinforzato con fibra di vetro al 30%, ritardante di fiamma, classificato UL94V-0.
  • Terminali di contatto: Bronzo fosforoso C5210R-EH, spessore 0.35 mm.
  • Placcatura area di accoppiamento contatto: 6 μin (0.15 μm) minimo di placcatura in oro su sottostrato di nichel.
  • Pin di saldatura: Ottone C2680R-H, spessore 0.35 mm, 100% stagno opaco su nichel.
  • Schermo metallico: Acciaio inossidabile SUS 304-1/2H, spessore 0.20 mm.



3. Parametri di saldatura a onda



  • Processo di saldatura: Compatibile con macchine per saldatura a onda senza piombo (Pb-free) standard.
  • Temperatura punta saldante: Massimo 250°C.
  • Tempo di permanenza massimo: Massimo 5 secondi.






Schema interno e assegnazione pin segnale



L'LPJD0713BENL mappa 4 coppie differenziali Gigabit complete con accoppiamento magnetico integrato, disaccoppiamento primario interno e percorsi di ritorno ESD/modo comune lato linea ad alta tensione.



LATO PHY (CONNESSIONI PCB)                         LATO LINEA (CONNETTORE RJ45)
  TD0+ (Pin 1) ───┐       ┌─── 0.01uF ─── VCC (Pin 9)
                  ) 1CT   ( 1CT
  TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐
                                         │
  TD1+ (Pin 3) ───┐       ┌─── 0.01uF ───┤
                  ) 1CT   ( 1CT          │
  TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
                                         │──── J3 (MX1+) / J6 (MX1-)
  TD2+ (Pin 4) ───┐       ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
                  ) 1CT   ( 1CT          │──── J7 (MX3+) / J8 (MX3-)
  TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤
                                         │
  TD3+ (Pin 7) ───┐       ┌─── 0.01uF ───┘
                  ) 1CT   ( 1CT          │
  TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘
                                         │
                             SHIELD ─────┴── 1000 pF / 2 kV Condensatore ad alta tensione



Riferimento mappatura pin segnale



Pin # Nome pin Direzione Tipo segnale / Funzione Contatto di accoppiamento RJ45
P1 TD0+ Input/Output Coppia differenziale 0 positiva J1 (MX0+)
P2 TD0- Input/Output Coppia differenziale 0 negativa J2 (MX0-)
P3 TD1+ Input/Output Coppia differenziale 1 positiva J3 (MX1+)
P6 TD1- Input/Output Coppia differenziale 1 negativa J6 (MX1-)
P4 TD2+ Input/Output Coppia differenziale 2 positiva J4 (MX2+)
P5 TD2- Input/Output Coppia differenziale 2 negativa J5 (MX2-)
P7 TD3+ Input/Output Coppia differenziale 3 positiva J7 (MX3+)
P8 TD3- Input/Output Coppia differenziale 3 negativa J8 (MX3-)
P9 VCC Alimentazione / Bias Accoppiamento bus center-tap primario (4× 0.01 µF) Bus interno all'alimentazione PHY
P10 GND Terra Terra di riferimento per disaccoppiamento primario Terra digitale di sistema






Domande frequenti



D1: Quali sono i principali vantaggi di progettazione nell'utilizzare un connettore RJ45 verticale come l'LPJD0713BENL?

Risposta: L'orientamento verticale (top-entry / 180°) consente ai cavi Ethernet di accoppiarsi perpendicolarmente al circuito stampato. Ciò elimina i raggi di curvatura del cavo lungo il bordo della scheda, risparmia prezioso spazio perimetrale del PCB periferico e consente un facile accesso dal pannello superiore in moduli DIN compatti, lame di server ad alta densità e strumentazione embedded racchiusa.



D2: Come sono collegati i center tap all'interno dell'LPJD0713BENL?

Risposta: L'LPJD0713BENL include quattro condensatori primari integrati da 0.01 μF collegati tra i center tap del trasformatore e il Pin 9 (VCC), con il Pin 10 che fornisce un riferimento di terra (GND). Sul lato linea, presenta una rete di terminazione Bob Smith integrata composta da quattro resistori da 75 Ω e un condensatore da 1000 pF / 2 kV shuntato sullo schermo metallico del connettore per un eccellente rigetto del rumore di modo comune.



D3: Quali sono le assegnazioni dei pin dei LED e le tensioni di pilotaggio per l'LPJD0713BENL?

Risposta: Il connettore è dotato di due LED monocolore dedicati:



  • LED sinistro (Verde): Pin 13 è l'Anodo (+), Pin 14 è il Catodo (-). Lunghezza d'onda di picco: 565 nm.
  • LED destro (Giallo): Pin 11 è l'Anodo (+), Pin 12 è il Catodo (-). Lunghezza d'onda di picco: 585 nm.
  • Tensione diretta (VF): Da 1.8 V a 2.6 V a una corrente diretta standard di 20 mA.



D4: L'LPJD0713BENL può resistere alla saldatura a onda industriale standard?

Risposta: Sì. L'alloggiamento è stampato in termoplastico PBT ad alta temperatura con rinforzo in fibra di vetro al 30% ed è classificato UL94V-0. È classificato per resistere a temperature di saldatura a onda fino a 250°C per un massimo di 5 secondi senza distorsioni meccaniche o degradazione dell'isolamento del filo magnetico interno.
