Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

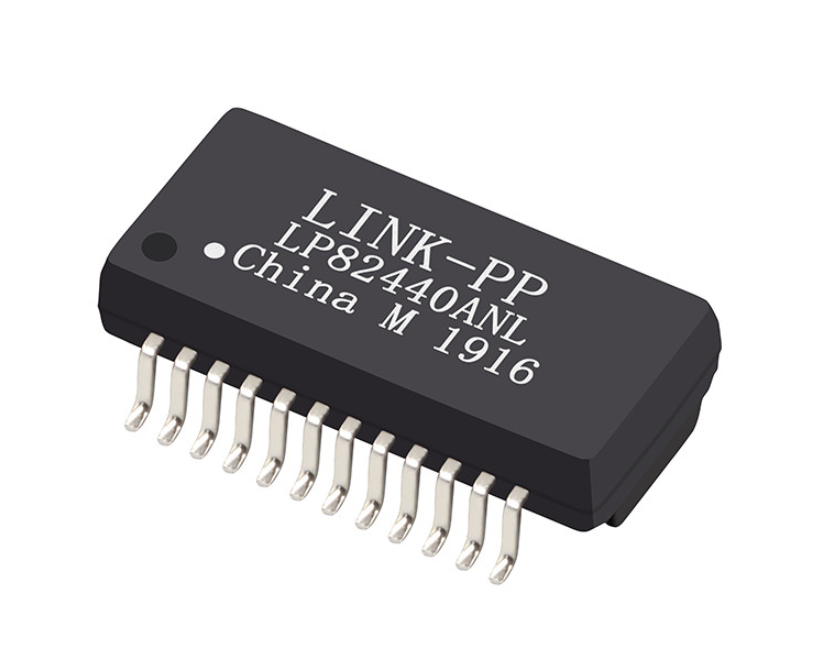

Numero di modello: LP82440ANL
Documento: LP82440ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 pezzi
Prezzo: $ 0.34
Imballaggi particolari: Rilo
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione: 5KK/mese
Numero di parte: |
LP82440ANL |
OCL: |
350 μH min |
DCR: |
1,2 Ω massimo |
Ciao-vaso: |
1500 VRMS |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
Separare |
PoE: |
PoE |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Numero di parte: |
LP82440ANL |
OCL: |
350 μH min |
DCR: |
1,2 Ω massimo |
Ciao-vaso: |
1500 VRMS |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
Separare |
PoE: |
PoE |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
| Parametro | Specifiche | Beneficio ingegneristico |
|---|---|---|
| Velocità Ethernet | 1000 BASE-T (Gigabit Ethernet) | Completamente conforme ai transceiver gigabit IEEE 802.3 |
| Altezza del componente | Massimo 4,0 mm (profilo ultra-basso) | Ideale per backplane, schede figlie PCIe sottili e sistemi blade |
| Compatibilità PoE | Compatibile PoE / PoE+ | Prese centrali sul lato linea (MCT1–MCT4) dedicate per l'estrazione di potenza DC |
| Temperatura operativa | -40°C a +85°C (Vero grado industriale) | Funzionamento garantito in custodie industriali sigillate e non ventilate |
| Rapporto di spire | 1CT : 1CT ±5% (Tutti e 4 i canali) | Matching simmetrico per PHY in modalità tensione e modalità corrente |
| Induttanza (OCL) | Minimo 350 µH (@ 100 kHz, 100 mV, 8 mA DC) | Previene la saturazione del nucleo in caso di squilibri di corrente DC sulla linea |
| Perdita di inserzione | -1,0 dB Massimo (1 ~ 100 MHz) | Throughput di potenza superiore e margini di portata del cavo più lunghi |
| Induttanza di dispersione | Massimo 0,5 μH | Minimizza il ringing ad alta frequenza e il jitter sui bordi degli impulsi gigabit |
| Resistenza DC (DCR) | Massimo 1,2 Ω | Riduce la dissipazione termica interna sotto carico PoE |
| Isolamento High-Pot | Minimo 1500 Vrms | Conforme agli standard internazionali di sicurezza e isolamento da sovratensione |
| Parametro | Condizione di test | Limite di specifica |
|---|---|---|
| Rapporto di spire | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Induttanza a circuito aperto (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | Minimo 350 µH |
| Perdita di inserzione | 1 ~ 100 MHz | Massimo -1,0 dB |
| Induttanza di dispersione (LL) | 100 kHz, 100 mV | Massimo 0,5 μH |
| Resistenza DC (DCR) | Primario e secondario | Massimo 1,2 Ω |
| Perdita di ritorno (carico 100 Ω) | 1 ~ 30 MHz | Minimo -16,0 dB |
| Perdita di ritorno (carico 100 Ω) | 30 ~ 60 MHz | Minimo -12,0 dB |
| Perdita di ritorno (carico 100 Ω) | 60 ~ 80 MHz | Minimo -10,0 dB |
| Perdita di ritorno (carico 100 Ω) | 80 ~ 100 MHz | Minimo -8,0 dB |
| Diafonia (vicina) | 1 ~ 100 MHz | Minimo -30,0 dB |
| Modo differenziale verso modo comune (DCMR) | 1 ~ 100 MHz | Minimo -30,0 dB |
| Rigidità dielettrica (Hi-Pot) | 60 secondi (lato PHY verso lato linea) | Minimo 1500 Vrms |
| Intervallo di temperatura operativa | Industriale continuo | -40°C a +85°C |
LATO PHY / TRANSCEIVER LATO LINEA / RJ45 (COMPATIBILE PoE)
Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Modo comune ─── Pin 23 (MX1+)
) ( Choke
Pin 3 (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-)
Pin 1 (TCT1) ─── Presa centrale Pin 24 (MCT1) ─── Presa PoE 1
Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Modo comune ─── Pin 20 (MX2+)
) ( Choke
Pin 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-)
Pin 4 (TCT2) ─── Presa centrale Pin 21 (MCT2) ─── Presa PoE 2
Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Modo comune ─── Pin 17 (MX3+)
) ( Choke
Pin 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-)
Pin 7 (TCT3) ─── Presa centrale Pin 18 (MCT3) ─── Presa PoE 3
Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Modo comune ─── Pin 14 (MX4+)
) ( Choke
Pin 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-)
Pin 10 (TCT4) ─── Presa centrale Pin 15 (MCT4) ─── Presa PoE 4| Parametro | Specifiche |
|---|---|
| Dimensioni del package | 15,1 mm (lunghezza) × 7,1 mm (larghezza corpo) × 10,0 mm (span totale) |
| Altezza totale | Massimo 4,0 mm |
| Passo dei pin | 1,0 mm passo |
| Larghezza del conduttore | 0,40 mm |
| Schema di piazzola PCB consigliato | Larghezza pad: 0,60 mm; Lunghezza pad: 1,35 mm; Span totale delle file: 10,7 mm |
| Riflusso IR – Zona di preriscaldamento | 150°C ~ 200°C (60–180 secondi) |
| Riflusso IR – Temperatura di liquidus (TL) | 217°C (60–150 secondi) |
| Riflusso IR – Temperatura di picco (TP) | 250°C (+0/−5°C); tempo di permanenza massimo 5 secondi |
| Cicli di riflusso massimi | Massimo 2 volte |
| Confezionamento a nastro e bobina | Larghezza del supporto: 24 mm; 800 pezzi per bobina da 13" |
| Confezionamento in cartone | 4.800 pezzi / 6 bobine |
Risposta: Sì. L'LP82440ANL è progettato con prese centrali dedicate sul lato linea sui pin 15, 18, 21 e 24 (MCT1-MCT4). Queste prese centrali consentono il collegamento diretto a controller PD (Powered Device) o PSE (Power Sourcing Equipment) PoE integrati, supportando l'erogazione di potenza IEEE 802.3af e 802.3at su tutte e quattro le coppie Ethernet.
Risposta: La sua altezza ridotta di massimo 4,0 mm e la classificazione di temperatura di grado industriale (-40°C a +85°C) lo rendono specificamente conforme alle architetture di backplane per telecomunicazioni dense (come CompactPCI, VPX e ATCA), dove lo spazio verticale tra schede a circuito stampato impilate è strettamente limitato.
Risposta: L'LP82440ANL è un sostituto drop-in al 100% per forma, adattamento e funzionalità del Pulse HX5008NL. Entrambi condividono un layout SMD a 24 pin identico, un rapporto di spire 1CT:1CT, un OCL minimo di 350 µH a 8 mA di bias DC, una perdita di inserzione di -1,0 dB e un intervallo di temperatura industriale, non richiedendo revisioni del layout del PCB.
